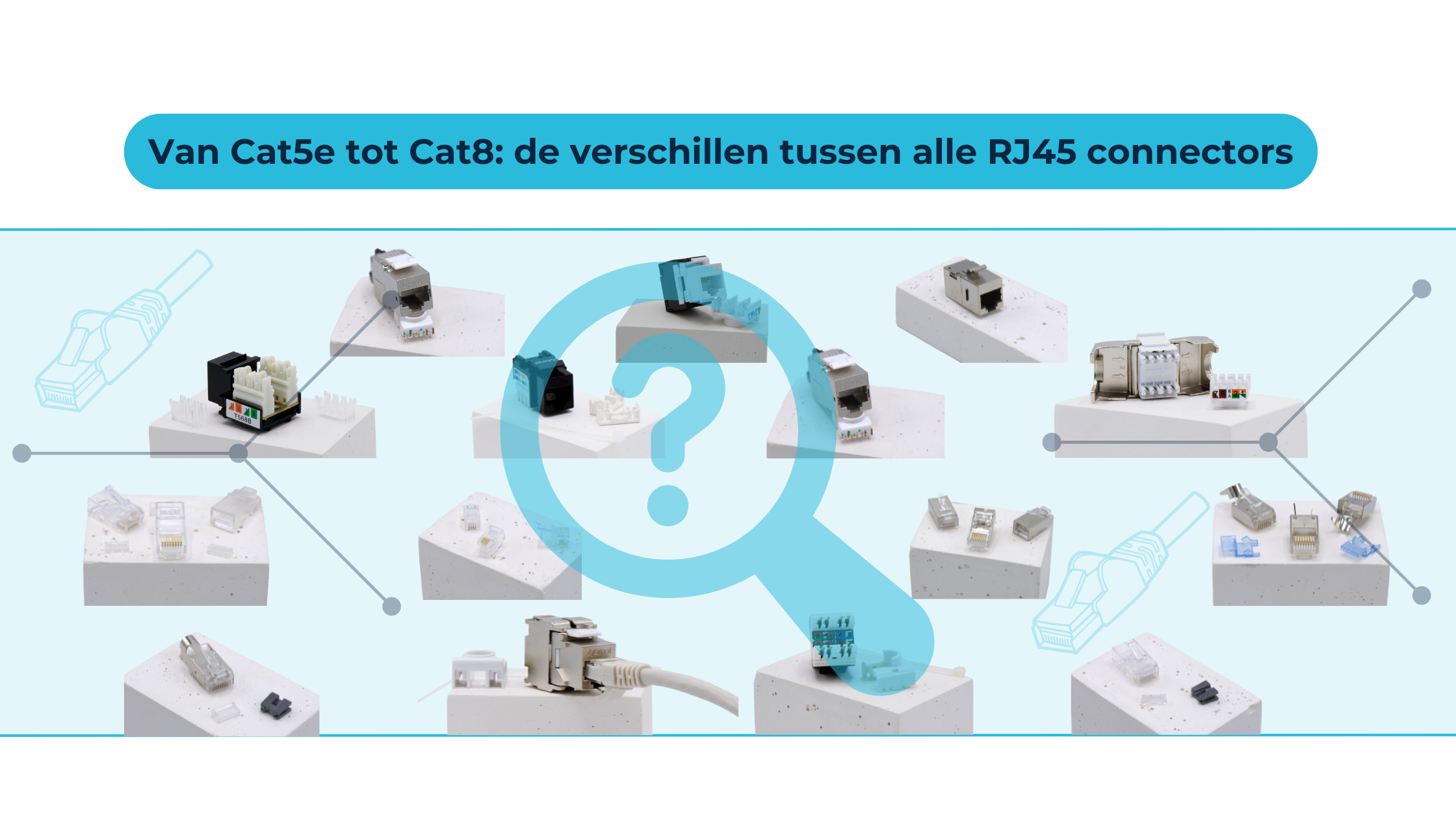

Van Cat5e tot Cat8: de verschillen tussen alle RJ45 connectors

Wie een netwerk aanlegt, krijgt vroeg of laat te maken met de keuze voor de juiste RJ45 connectoren. Hoewel de bekende RJ45 stekker aan de buitenkant nauwelijks verschilt tussen categorieën als Cat5e, Cat6, Cat6A, Cat7 en zelfs Cat8, zijn er wel degelijk belangrijke technische verschillen die direct invloed hebben op snelheid, betrouwbaarheid en toekomstbestendigheid.

In deze uitgebreide gids leggen we uit hoe de verschillende RJ45 connectorcategorieën van elkaar verschillen. We behandelen snelheden, frequenties, compatibiliteit, fysieke eigenschappen en geven advies bij het kiezen van de juiste connector per netwerksituatie.

RJ45 is de universele stekkerstandaard voor twisted-pair netwerken. Toch zijn de interne eigenschappen van de stekkers en kabels meegeëvolueerd met de groeiende vraag naar snellere datatransmissie, hogere frequenties en minder signaalverlies.

Elke categorie — van Cat5e tot Cat8 — stelt strengere eisen aan:

▪️Bandbreedte

▪️Signaalintegriteit

▪️Crosstalk-reductie

▪️Afscherming (shielding)

▪️Aderspecificaties (AWG)

▪️Connectorconstructie

Een Cat5e connector volstaat bijvoorbeeld voor eenvoudige thuisnetwerken, terwijl Cat6A of Cat7 essentieel is voor moderne 10 Gbps dataverbindingen.

Cat5e RJ45 connector (RJ45 connector cat 5)

▪️Ondersteunt snelheden tot 1 Gbps.

▪️Maximaal 100 meter kabellengte.

▪️Bandbreedte tot 100 MHz .

▪️Geschikt voor de meeste thuisnetwerken en oudere bedrijfsnetwerken.

▪️Meestal ongeschermd (UTP).

▪️Relatief lage eisen aan krimp- en montagenauwkeurigheid.

Voor wie vandaag een klein thuisnetwerk aanlegt, kan een cat5e connector rj45 in eenvoudige situaties nog voldoen, maar is vaak al achterhaald bij moderne apparaten.

Cat6 RJ45 connector (Cat6 connector doorsteek, RJ45 plug cat 6)

▪️Ondersteunt 1 Gbps over 100 meter; 10 Gbps over max. 55 meter.

▪️Bandbreedte tot 250 MHz.

▪️Betere afscherming tegen overspraak.

▪️Vaak beschikbaar als doorsteekconnectoren (cat6 connector doorsteek) voor eenvoudiger en foutloos monteren.

▪️Meestal geschikt voor 23-24 AWG kabel (bijvoorbeeld awg23 rj45 connector).

▪️Grotere precisie vereist bij krimping.

Voor standaard kantoor- of moderne thuisnetwerken is Cat6 vandaag de ondergrens.

Cat6A RJ45 connector (plug rj45 cat 6a, cat6 connector monteren)

▪️10 Gbps over 100 meter.

▪️Bandbreedte tot 500 MHz.

▪️Standaard shielded uitvoering (FTP, S/FTP).

▪️Compatibel met industriële omgevingen.

▪️Hoge toleranties vereist bij montage.

▪️Vereist dikkere kabels (vaak 22-23 AWG).

▪️Betere signaalkwaliteit door verbeterde isolatie.

De cat6a connector rj45 is de huidige zakelijke standaard in moderne kantoornetwerken en datacenters.

Cat7 RJ45 connector (cat7 rj45 connector, connector rj45 cat 7)

▪️Ondersteunt tot 10 Gbps, ontworpen voor 600-1000 MHz.

▪️Altijd volledig afgeschermd (S/FTP of F/FTP).

▪️Zwaardere bouw met massieve metalen connectorbehuizing.

▪️Compatibel met RJ45 apparatuur, hoewel de officiële Cat7-connector GG45 is.

▪️Vaak voorzien van shielding tot aan de plug (shielded rj45 plug).

Hoewel Cat7 RJ45 minder vaak in huisnetwerken wordt toegepast, vinden we ze terug in datacenters of veeleisende industriële omgevingen.

Cat8 RJ45 connector (theoretisch: cat8 connector rj45)

▪️Ondersteunt snelheden tot 25-40 Gbps.

▪️Bandbreedte tot 2000 MHz.

▪️Maximale afstand slechts 30 meter.

▪️Altijd shielded.

▪️Strikte eisen aan connector en krimptechniek.

▪️Vooral toepasbaar in high-speed datacenters en serverracks.

Let op: Cat8 wordt doorgaans zelden gebruikt buiten gespecialiseerde toepassingen.

De opgegeven snelheden gelden bij gebruik van volledig gecertificeerde kabel- en connectorcombinaties binnen gecontroleerde installatienormen.

Let op: Vooral bij Cat5e op maximale kabellengte kunnen de prestatiegrenzen in de praktijk eerder bereikt worden bij moderne toepassingen. Wij adviseren voor nieuwe installaties meestal minimaal Cat6 of Cat6A.

Veel mensen vragen zich af of bijvoorbeeld een cat5 connector op cat6 kabel werkt. In principe passen alle RJ45 pluggen mechanisch in dezelfde poorten, maar:

▪️Oudere connectors kunnen prestaties beperken.

▪️Shielded connectors vereisen goede aarding.

▪️Kabel en connector moeten matchen qua AWG-dikte.

De montage van een rj45 plug aansluiten vraagt om zorgvuldige keuze van connector en kabelspecificatie.

Hoewel de plugmaat gelijk blijft, zijn er subtiele maar belangrijke fysieke verschillen:

Bijvoorbeeld het cat6 connector monteren vraagt al veel meer precisie dan de eenvoudigere cat5e installaties.

Standaard installatie

▪️Strip ± 3 cm kabelmantel.

▪️Orden de aders (kleurcode: kleurcode rj45 connector).

▪️Knip op gelijke lengte.

▪️Schuif aders in de plug (rj45 plug monteren).

▪️Krimp stevig aan.

▪️Test met kabeltester.

Doorsteek installatie (voor Cat6 en hoger ideaal)

▪️Zelfde voorbereiding.

▪️Aders steken door de plug heen (cat6 connector doorsteek).

▪️Visuele controle vóór afknippen.

▪️Krimpen met passthrough krimptang.

▪️Testen.

Shielded montage (bijvoorbeeld voor Cat6A en Cat7)

▪️Shield correct aarden op metalen plug.

▪️Mantel en folie tot aan de plug behouden.

▪️Gebruik professionele krimptangen.

Voor wie grotere projecten uitvoert is bulk rj45 connectors inkopen vaak voordeliger. Denk aan dozen van 100 of 1000 stuks.

Voor incidenteel gebruik kun je eenvoudig rj45 plug kopen bij gespecialiseerde netwerkwinkels.

Direct leverbaar via Grayle.com met professionele productsupport.

Bij beperkte ruimte of specifieke toepassingen zijn er speciale uitvoeringen:

▪️Haakse rj45 stekker: handig bij beperkte ruimte achter apparaten.

▪️Utp connector cat 7: robuuste connectoren voor industriële toepassingen.

▪️Shielded rj45 plug: essentieel bij datacenters of bij elektromagnetische interferentie.

Hoe utp connector aansluiten? → altijd nauwkeurig, met juiste krimptechniek, kleurcode en gecontroleerde trekontlasting.

▪️Te goedkope connectors gebruiken.

▪️Verkeerde AWG-combinaties (bijv. verkeerde maat plug bij dikke kabels).

▪️Geen afscherming toepassen waar wel nodig.

▪️Verkeerde kleurvolgorde (rj45 connector kleuren niet volgen).

▪️Geen correcte trekontlasting toepassen.

▪️Shielding verkeerd geaard.

Met de juiste keuze voor de juiste categorie RJ45 connector leg je de basis voor een stabiel, snel en toekomstbestendig netwerk. Door de snelle ontwikkelingen in bandbreedte en datasnelheden is het verstandig om vandaag al te investeren in minimaal Cat6A connectoren, zeker voor professionele installaties.

1. Wat is het verschil tussen Cat5e en Cat6 RJ45 connectors?
Cat6 biedt hogere snelheden en betere bescherming tegen overspraak dan Cat5e.

2. Kan ik een Cat5e connector gebruiken op een Cat6 kabel?
Mechanisch past het, maar voor optimale prestaties is de juiste connectorcategorie aan te raden.

3. Wanneer kies ik voor Cat6A connectors?
Bij 10 Gbps netwerken over langere afstanden tot 100 meter.

4. Zijn Cat7 RJ45 connectors compatibel met standaard RJ45 poorten?
Ja, hoewel Cat7 officieel GG45 of TERA gebruikt, zijn er RJ45 compatibele Cat7 pluggen.

5. Wat is het maximale vermogen van Cat8 connectors?
Cat8 ondersteunt snelheden tot 40 Gbps over korte afstanden tot 30 meter.

6. Moet ik shielding toepassen bij Cat6A en hoger?
Ja, shielding is vaak verplicht bij Cat6A, Cat7 en Cat8 om interferentie te minimaliseren.

7. Welke AWG-maat hoort bij Cat6A connectors?
Meestal 22-23 AWG voor stabiele prestaties bij hogere snelheden.

8. Zijn haakse RJ45 stekkers beschikbaar voor beperkte ruimtes?
Ja, haakse RJ45 stekkers bieden uitkomst bij beperkte installatieruimte.

9. Waar let ik op bij het kopen van bulk RJ45 connectors?
Let op juiste specificaties per categorie, AWG-maat en shieldingsopties.

10. Kan ik zelf eenvoudig RJ45 connectors monteren?
Ja, mits je het juiste gereedschap gebruikt en zorgvuldig de kleurcodering volgt.
