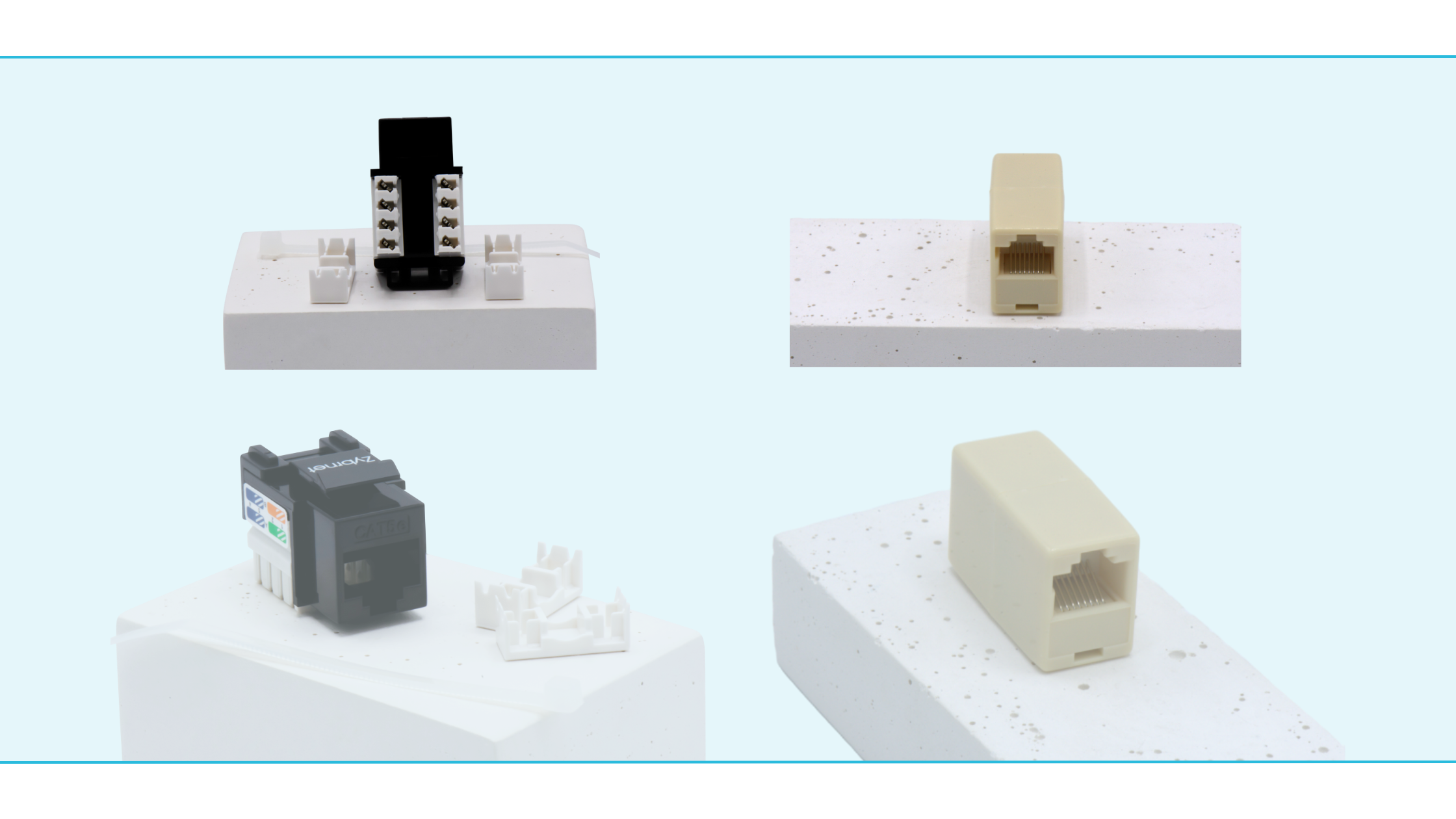

De Installatie en Toepassing van Cat5e Keystone Jacks

Een stabiele netwerkverbinding begint bij de juiste fysieke componenten. Binnen professionele en thuisnetwerken blijft de Cat5e keystone jack een populaire keuze vanwege zijn eenvoud, betaalbaarheid en compatibiliteit.

In deze uitgebreide blog duiken we diep in alles wat u moet weten over de installatie, bekabeling, aansluiting en het onderhoud van keystone jack cat5e modules.

Of u nu een netwerk opbouwt in een kantoorpand of thuis een betrouwbare verbinding wenst, een correcte keystone installatie is essentieel voor topprestaties. We behandelen tools, kleurcodes, schema’s, en beantwoorden veelgestelde vragen over keystone montage, aansluiting en compatibiliteit.

Een keystone jack is een modulaire netwerkaansluiting die u eenvoudig kunt monteren in wandcontactdozen, patchpanelen en opbouwdozen. Cat5e staat voor “Category 5 enhanced” en is geschikt voor snelheden tot 1 Gbps bij een frequentie van 100 MHz.

Dit maakt het de ideale keuze voor standaard LAN-infrastructuren, VoIP, printers en NAS-oplossingen.

Een Cat5e jack is dus perfect voor netwerken waar Gigabit-prestaties vereist zijn zonder de noodzaak voor zwaardere Cat6a- of Cat7-infrastructuur.

Voor het correct keystone rj45 aansluiten hebt u het volgende nodig:

▪️Cat5e UTP-kabel.

▪️Een toolless keystone jack of punch down keystone.

▪️IDC-punch down tool (indien nodig).

▪️Striptang.

▪️Aansluitschema of kleurcode T568A of T568B.

Volg het cat5e keystone jack wiring diagram dat bij het product wordt geleverd. Let op of u met standaard- of crossover-bekabeling werkt.

Keuze tussen T568A en T568B:

▪️T568A: aanbevolen voor residentiële netwerken.

▪️T568B: gebruikelijker in commerciële installaties.

Beide typen zijn technisch compatibel zolang u maar consistent blijft binnen uw netwerk.

De meeste keystone jack installaties zijn snel en eenvoudig uit te voeren. Hieronder de stappen:

▪️Kabel strippen: verwijder ongeveer 3 cm van de buitenmantel.

▪️Aders ordenen: volgens het gewenste schema (T568A of T568B).

▪️Draad plaatsen: plaats de aders stevig in de juiste IDC-goten van de jack.

▪️Krimp of sluit: gebruik een punch down tool of klikmechanisme (bij toolless modellen).

▪️Deksel plaatsen: bij modellen met stofklep of beschermkap.

Voor wanddozen of frames zijn er modellen met 90° of 180° kabeluitgang voor strakke afwerking.

Hoe sluit je een keystone jack aan?

Gebruik een wiring diagram, volg de kleurcode, druk de aders in de juiste gleuven en sluit de afdekking. Volg altijd de instructies van de fabrikant of de toolless keystone jack instructions.

Hoe verwijder je een keystone uit een patch panel?

Steek voorzichtig een platte schroevendraaier aan de zijkant van de keystone en druk het borglipje naar binnen. Trek de jack eruit zonder aan de kabels te trekken.

Kleuren & Bedrading: Keystone Jack Color Codes

Iedere keystone gebruikt de standaardkleurcodering volgens TIA/EIA 568A of 568B. Deze kleurcodes zijn visueel weergegeven op de jack of in de installatiehandleiding.

De standaardvolgorde voor T568B is:

▪️Wit/oranje

▪️Oranje

▪️Wit/groen

▪️Blauw

▪️Wit/blauw

▪️Groen

▪️Wit/bruin

▪️Bruin

Veelgestelde vragen:

▪️Wat is de juiste rj45 keystone color code? Die hangt af van het T568-type. De meeste systemen gebruiken T568B.

▪️Is er een verschil tussen rj45 keystone jack color codes en keystone jack color code? Nee, beide verwijzen naar dezelfde standaard.

De meeste cat5e keystone jacks zijn unshielded (U/UTP), wat voldoende is voor gebruik in omgevingen zonder sterke elektromagnetische interferentie.

In zwaardere omstandigheden — zoals bij veel kabelbundels of industriële netwerken — kan een shielded keystone jack nodig zijn voor signaalbescherming.

Vergelijking:

▪️Unshielded (UTP): eenvoudiger te installeren, voordeliger.

▪️Shielded (FTP/STP): betere prestaties in storingsgevoelige omgevingen.

Fouten bij installatie kunnen leiden tot signaalverlies of interferentie. Typische fouten zijn:

▪️Verkeerde kleurcodering (T568A/B verwisseld).

▪️Slechte adering (niet diep genoeg ingedrukt).

▪️Teveel ontmanteling (verlies afscherming/koppeling).

▪️Onjuiste afscherming (geen aarding bij STP).

Regelmatige controle van patchpanelen en contactpunten voorkomt verbindingsproblemen.

▪️Keystone verwijst naar de vorm en compatibiliteit van de connector.

▪️RJ45 verwijst naar het type aansluiting (8P8C standaard).

Een keystone jack kan dus een RJ45-connector zijn in modulaire vorm, geschikt voor montage in frames, wandcontactdozen of panelen.

Veelgestelde vragen:

▪️Keystone jack vs RJ45? RJ45 is het type poort, keystone het formaat van de module.

▪️Rj45 vs keystone? RJ45 kan vast of modulair zijn; keystone is altijd modulair.

Een keystone patch panel is een leeg paneel waarin u afzonderlijke jacks plaatst. Een traditioneel patchpanel heeft vaste aansluitpunten.

Voordelen van keystone panels:

▪️Flexibel configureerbaar.

▪️Eenvoudig vervangbaar per poort.

▪️Ondersteunt meerdere categorieën naast elkaar (Cat5e + Cat6a bijvoorbeeld).

De cat5e keystone jack is een uiterst veelzijdige, betrouwbare en betaalbare oplossing voor netwerkinfrastructuren tot 1 Gbps. Of u nu kiest voor een toolless variant of een klassieke punch-down oplossing, correcte installatie en bedrading zijn cruciaal voor optimale prestaties.

Dankzij het modulaire ontwerp, compatibiliteit met standaardframes en eenvoudige montage is deze jack bij uitstek geschikt voor zowel tijdelijke installaties als permanente netwerkomgevingen.

Grayle biedt een ruime selectie van keystone jack Cat5e modules, geschikt voor elke toepassing en installatiestijl.

1. Hoe werkt een keystone rj45 aansluiting?

Een keystone rj45 aansluiting maakt gebruik van een modulaire jack die verbonden wordt met UTP-kabels en in een wanddoos of patchpaneel wordt gemonteerd.

2. Wat is het verschil tussen keystone aansluiten en rj45 aansluiten?

Bij keystone aansluiten plaats je een jack in een houder, terwijl je bij rj45 pluggen direct op kabels krimpt. Keystone is duurzamer en eenvoudiger te onderhouden.

3. Hoe werkt een keystone installatie met punch down?

Strip de kabel, plaats de aders in de juiste sleuven en gebruik een punch down tool om verbinding te maken.

4. Wat zijn toolless keystone jack instructions?

Plaats de aders in de gleuven van de jack en druk het deksel met kracht dicht tot je een klik hoort. Geen gereedschap nodig.

5. Wat is een keystone jack wiring diagram?

Een visuele handleiding die toont hoe je kabeladers moet aansluiten op een keystone volgens T568A of T568B.

6. Hoe werkt de kleurcodering bij keystone jack wiring?

Volg het kleurenschema op de jack. Consistentie binnen het netwerk is cruciaal voor goede werking.

7. Wat is het verschil tussen keystone jack color code en rj45 keystone color code?

Beide verwijzen naar de standaard kleurcodering (TIA/EIA 568A of B) voor het aansluiten van aders.

8. Hoe verwijder ik een keystone jack uit een patch panel?

Druk het borglipje in en trek de jack er voorzichtig uit. Trek nooit aan de kabel.

9. Wat betekent keystone correctie?

Corrigeren van fouten in aansluiting, zoals verkeerde bedrading of onvoldoende contact.

10. Wanneer kies ik shielded vs unshielded keystone jack?

Shielded voor EMI-gevoelige omgevingen, unshielded voor standaardgebruik.
