Cat.5e kabel monteren op een patchpaneel: stap-voor-stap handleiding

Het correct aansluiten van een Cat.5e kabel op een patchpaneel is een essentiële stap in het bouwen van een betrouwbaar netwerk.

In dit artikel leggen we stap voor stap uit hoe je een Cat.5e netwerkkabel monteert op een patchpaneel met behulp van de juiste gereedschappen, zoals een kabelstripper, LSA-punchdown tool en een goed voorbereide kabel. We bespreken de A- en B-standaarden, kleurcodering, afwerking en geven je handige tips voor een nette en functionele afwerking.

Voor je begint, zorg dat je de volgende materialen en gereedschappen bij de hand hebt:

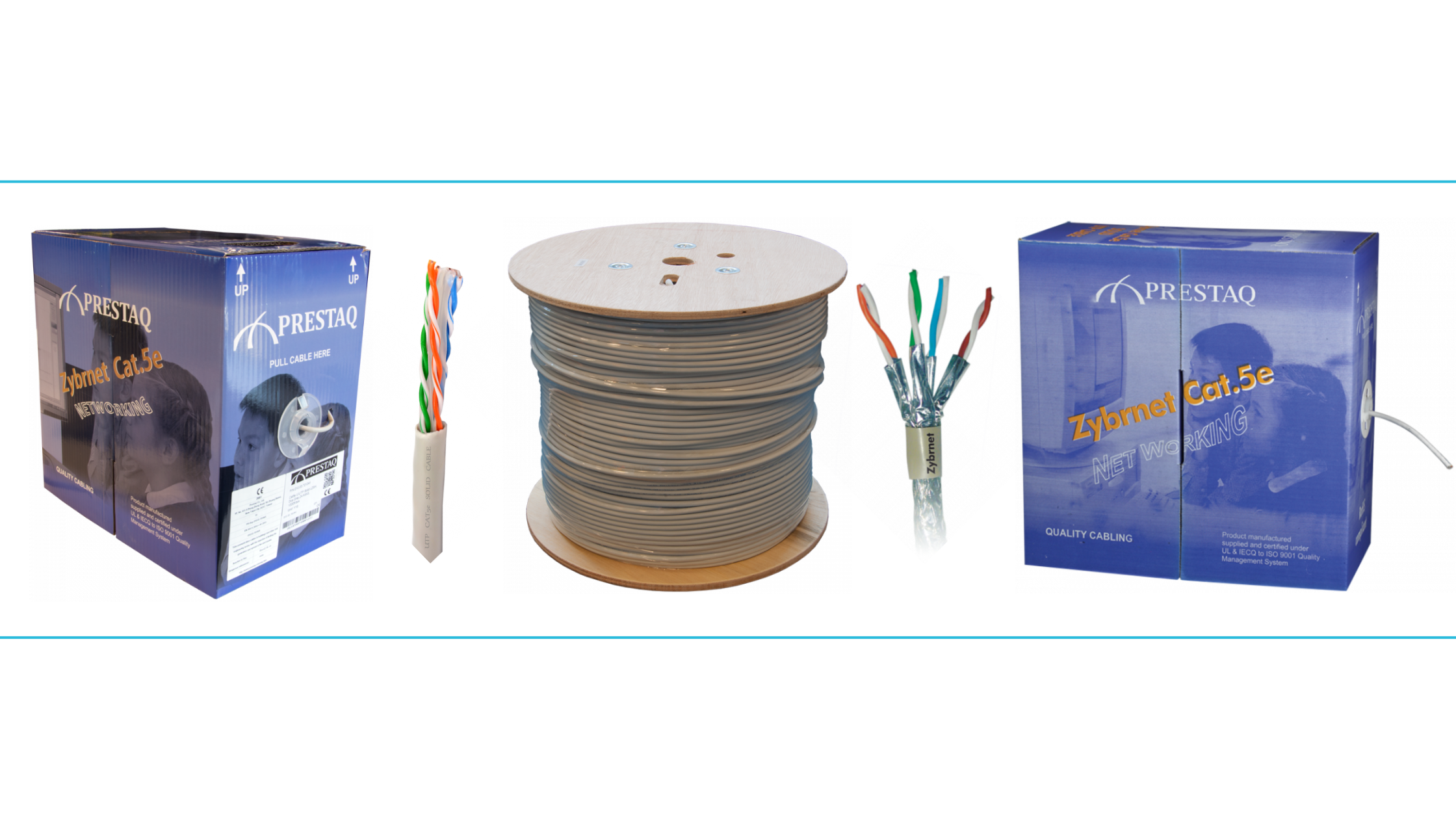

▪️Cat.5e netwerkkabel (UTP of FTP, afhankelijk van je toepassing)

▪️Patchpaneel met LSA-strook (geschikt voor 19 inch rekken)

▪️Striptang of kabelstripper (voor het verwijderen van de mantel)

▪️LSA-punchdown tool (Dogger) (voor het bevestigen van aders)

▪️Kleurcode schema (TIA-568A of TIA-568B standaard)

Gebruik een striptang of kabelstripper om ongeveer 4 tot 6 centimeter van de buitenmantel van de Cat.5e kabel te verwijderen. Draai de tang voorzichtig één of twee keer rond de kabel om de mantel los te maken, zonder de binnenste aders te beschadigen.

Tip: Zorg dat de afgeschermde aders voldoende lengte hebben om netjes in de LSA-strook te passen, maar voorkom overmatige blootstelling van de draad.

Na het strippen ontvlecht je de vier twisted pairs (oranje, groen, blauw, bruin) en plaats je ze volgens het kleurcoderingsschema. Hierbij kies je tussen TIA-568A of TIA-568B – controleer vooraf welke standaard binnen jouw netwerk wordt gehanteerd.

•

  Druk elke ader voorzichtig in de juiste sleuf van het patchpaneel (de LSA-strook). Zorg dat de kleurvolgorde overeenkomt met de gekozen standaard (A of B). Druk de ader lichtjes in de gleuf zodat hij blijft zitten.

•

  Let op: Een fout in de kleurvolgorde kan leiden tot verbindingsproblemen of prestatieverlies in het netwerk.

•

Gebruik nu de LSA-punchdown tool om de aders definitief in de poorten van het patchpaneel te bevestigen. Deze tool snijdt automatisch het overtollige draad af terwijl hij de ader stevig aandrukt.

Zorg ervoor dat je het juiste mesje (bijvoorbeeld type BK) gebruikt voor de punchdown tool om schade aan de aders of stroken te voorkomen.

Zodra alle aders zijn bevestigd, controleer je of elke draad stevig vastzit. Een losse verbinding kan later resulteren in signaalverlies of instabiliteit. Label vervolgens elk poortnummer duidelijk om verwarring bij toekomstige installaties of onderhoud te voorkomen.

Professionele tip: Gebruik bij voorkeur een netwerktester om de juistheid van de aansluiting te verifiëren voordat je de installatie afrondt.

▪️Verkeerde volgorde in kleurcodering (A/B-standaard verwisseld)

▪️Te ver ontvlechten van twisted pairs (vermindert prestaties)

▪️Te kort strippen van de kabelmantel

▪️Slordige plaatsing van aders die elkaar overlappen

▪️Verkeerd gebruik van de punchdown tool

1. Wat is een patchpaneel?

Een patchpaneel is een verdelersysteem voor netwerkkabels waarmee je verbindingen centraal kunt beheren.

2. Wat is het verschil tussen TIA-568A en TIA-568B?

Beide zijn standaarden voor kleurcodering van netwerkkabels; TIA-568B is in Europa het meest gangbaar.

3. Kan ik Cat.5e kabel gebruiken in een Cat.6 patchpaneel?

Ja, maar de prestaties zijn dan beperkt tot die van Cat.5e.

4. Waarom moet ik de twist van de aders behouden?

De twist zorgt voor minder elektromagnetische interferentie en betere signaalkwaliteit.

5. Hoe diep moet ik de kabel strippen?

4 tot 6 centimeter is gebruikelijk, afhankelijk van het type patchpaneel.

6. Wat is een punchdown tool?

Een gereedschap dat de aders in de LSA-aansluitstrook drukt en het overtollige draad afsnijdt.

7. Moet ik de kabel aarden bij FTP-kabels?

Ja, indien je een afgeschermde kabel gebruikt, moet de shielding geaard worden.

8. Kan ik een netwerktester gebruiken na montage?

Zeker, het is zelfs aanbevolen om de verbinding te testen op correcte aansluiting.

9. Wat als een ader breekt tijdens het monteren?

Verwijder de kabel en begin opnieuw om signaalproblemen te voorkomen.

10. Zijn er speciale patchpanelen voor Cat.5e?

Ja, maar veel patchpanelen zijn ook geschikt voor meerdere categorieën, zoals Cat.5e en Cat.6.
