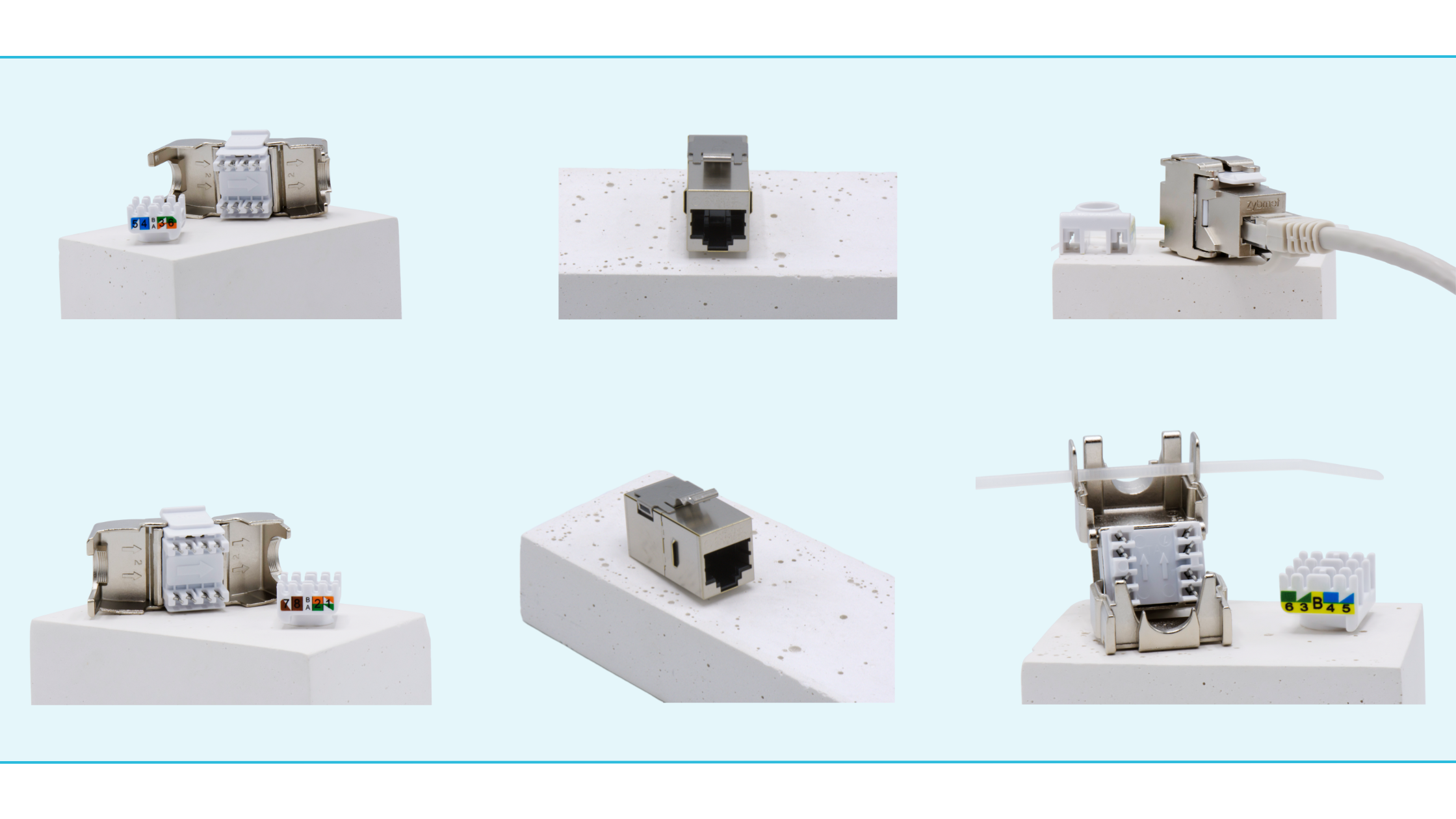

Cat7 RJ45 Jack: Ultra Shielding voor Stabiel Netwerk

In professionele netwerkinfrastructuren waar snelheid, stabiliteit en signaalintegriteit centraal staan, is de keuze voor een Cat7 Keystone Jack essentieel.

Dankzij een frequentiebereik tot 600 MHz en volledige afscherming tegen elektromagnetische interferentie (EMI), zijn deze keystones ontworpen voor 10G netwerken in datacenters, kantooromgevingen, industriële installaties en high-end woonomgevingen.

In deze blog leer je alles over het correct installeren van een keystone rj45 cat 7 jack — van toolless montage tot punch down, van wiring schema's tot wand- en patchpaneeltoepassing.

We bespreken ook het belang van shielded connectors, de verschillen met Cat6a, en beantwoorden de meest gestelde vragen rondom keystone installatie en onderhoud.

Een keystone jack is een gestandaardiseerde modulaire connector die in wanddozen, patchpanelen en vloerpanelen kan worden geplaatst. In het geval van cat7 keystone jacks gaat het om volledig afgeschermde RJ45-modules met geoptimaliseerde pinstructuren en metalen behuizing voor EMI-reductie.

Voordelen:

▪️Volledig modulair (past in wandcontactdozen, opbouwkaders, patchpanelen).

▪️Backward compatible met Cat6a en Cat6.

▪️Ondersteunt Power over Ethernet (PoE/PoE++).

▪️Compatibel met keystone wandcontactdoos, keystone patch panel, en Gira Keystone System 55.

Cat7 keystones zijn met name geschikt voor toepassingen waar betrouwbaarheid en hoge datasnelheden cruciaal zijn, zoals medische netwerken, industriële automatisering en gebouwbeheersystemen.

Ze ondersteunen hogere transmissiesnelheden over langere afstanden dankzij de superieure shielding en precisiecomponenten.

Bij het installeren van een keystone jack heb je doorgaans de keuze tussen twee populaire technieken: de snelle toolless-montage of de klassieke punch down-methode. Hieronder ontdek je hoe beide werkwijzen in hun werk gaan — en wanneer je welke het beste gebruikt.

Toolless Keystone Montage – Efficiënt en gebruiksvriendelijk

Wil je snel aan de slag zonder speciaal gereedschap? Dan is de toolless installatie ideaal. Deze methode is ontworpen voor eenvoud en snelheid:

▪️Kabel voorbereiden: Verwijder de mantel en leg de aders in de juiste kleurvolgorde in de gleuven van het jack.

▪️Deksel sluiten: Druk stevig tot je een klik hoort – dat is het teken dat de verbinding vast zit.

▪️Klaar voor gebruik: Binnen enkele seconden is de aansluiting gereed.

Deze methode is ideaal voor installateurs die op locatie werken en snel, betrouwbaar resultaat nodig hebben. Raadpleeg altijd de bijgeleverde toolless keystone jack instructions om fouten te vermijden.

Punch Down Montage – Precisie en controle

Voor wie de voorkeur geeft aan een traditionele en robuuste afwerking, biedt de punch down methode optimale controle:

▪️Gebruik een punch down tool (Krone of 110): Plaats de kabels per kleurcode in de juiste sleuven volgens het T568A- of T568B-schema.

▪️Bevestiging: Druk de aders stevig in de IDC-contactpunten voor maximale signaalkwaliteit en een solide verbinding.

▪️Afwerking: Zorg voor trekontlasting en eventuele afscherming indien nodig.

Gebruik het meegeleverde keystone jack wiring diagram om fouten in de bekabeling te voorkomen.

Tip: Label de netwerkkabels na montage voor een overzichtelijke infrastructuur en eenvoudiger onderhoud in de toekomst.

T568B – Kleurcode:

▪️Wit/Oranje

▪️Oranje

▪️Wit/Groen

▪️Blauw

▪️Wit/Blauw

▪️Groen

▪️Wit/Bruin

▪️Bruin

Gebruik uitsluitend rj45 keystone color code schema’s van erkende fabrikanten.

▪️FTP/STP: Volledige folie- of gevlochten afscherming per paar.

▪️Essentieel bij gebruik van keystone patch panel in omgevingen met veel interferentie.

▪️Zorg dat de afscherming correct verbonden is met het metalen keystone frame.

Gebruik bij voorkeur ook shielded patchkabels om de afschermingsketen te behouden. Gebruik grounded patch panels en controleer op geleidende verbindingen tussen jack en frame.

Installatieopties:

▪️keystone rj45 patch panel (19” racks).

▪️keystone wandcontactdoos (inbouw of opbouw).

▪️keystone wall mount systemen.

▪️keystone patch panel wall mount voor krappe ruimtes.

Inbouwoplossingen zoals de jung keystone dose of gira keystone rj45 frames zijn geschikt voor nette wandmontage. Gebruik een keystone socket of keystone doos voor opbouwoplossingen, inclusief kabelmanagement.

▪️Cat7 keystone coupler: female-to-female verbinding in patchpanelen.

▪️keystone female to female koppelingen.

▪️shielded keystone jack: metalen behuizing, extra aarding.

▪️passthrough keystone: voor directe kabeldoorvoer in open systemen.

▪️keystone tool, keystone tool-less, en toolless keystone jack vs punch down opties voor installateurs.

Gebruik een keystone patchpaneel of keystone jack panel voor modulaire bekabeling. Let op compatibiliteit met keystone module rj45 en rj45 connector keystone.

Cat7 keystones zijn breed inzetbaar in:

▪️Ziekenhuizen en medische netwerken (EMI-arm).

▪️Industriële automatisering (PLC's, sensorsystemen).

▪️Commerciële kantoorinstallaties.

▪️Smart building infrastructuren (HVAC, toegangscontrole).

▪️Onderwijsinstellingen en campussen.

Cat7a keystone jacks bieden nog betere prestaties (1000 MHz), wat ze geschikt maakt voor backbone-bekabeling tussen switches, serverruimten of telecom closets.

De Cat7 Keystone Jack is niet zomaar een connector – het is een strategische keuze voor wie maximale signaalkwaliteit, afscherming en datasnelheid eist.

Dankzij de geavanceerde EMI-bescherming, betrouwbare 10G-prestaties en universele keystone-compatibiliteit is dit type jack onmisbaar in moderne IT-omgevingen.

Of je nu werkt aan een zakelijk datanetwerk, industriële installatie of een future-proof smart home: met een Cat7 keystone jack van Grayle kies je voor stabiliteit, schaalbaarheid en duurzaamheid.

Investeer vandaag nog in topkwaliteit netwerkinfrastructuur. Kies voor Cat7, kies voor zekerheid.

1. Hoe sluit ik een keystone jack aan?

Strip de kabel, volg het schema, gebruik toolless of punch down techniek, sluit de jack en test met een netwerktester.

2. Hoe monteer ik een keystone in een wanddoos?

Gebruik een keystone wandcontactdoos of compatibel frame zoals Gira 55. Klik de jack erin en werk netjes af.

3. Wat is het verschil tussen keystone en RJ45?

RJ45 is het connectorformaat, keystone is de modulaire vorm waarin de connector geplaatst wordt.

4. Is een Cat7 keystone geschikt voor PoE++?

Ja, mits afgeschermd. Zorg voor correcte aarding van het metalen frame.

5. Wat is een keystone patch panel vs patch panel?

Een keystone patch panel is leeg en modulair; een traditioneel patchpanel heeft vaste poorten.

6. Hoe verwijder ik een keystone jack uit een patchpaneel?

Druk het borglipje naar binnen en trek voorzichtig aan de jack. Trek nooit aan de kabel.

7. Wat is het nut van een shielded keystone jack?

Voorkomt EMI, verbetert datakwaliteit, voorkomt overspraak (NEXT, FEXT).

8. Kan ik cat7 keystones combineren met cat6 bekabeling?

Ja, maar de prestaties worden beperkt tot de laagste categorie in het systeem.

9. Zijn cat7a keystone jacks de moeite waard?

Ja, voor backbone of datacenter zijn cat7a keystone jacks met 1000 MHz ondersteuning een logische keuze.

10. Wat betekent keystone correctie?

Foutopsporing en herstel van slechte aansluitingen, onjuiste wiring of loszittende afscherming.
