Glasvezel Aansluiten: De Gids Voor Aanleg & Installatie
Glasvezel is vandaag de ruggengraat van iedere moderne onderneming. Waar netwerken vroeger afhankelijk waren van koper, is glasvezel uitgegroeid tot de standaard voor snelheid, betrouwbaarheid en schaalbaarheid. Bedrijven willen niet alleen toegang tot glasvezel — ze willen het zelf kunnen aanleggen, beheren en uitbreiden binnen hun eigen terrein.
Deze uitgebreide gids behandelt alles wat u moet weten over glasvezel kabel aansluiten in een zakelijke omgeving: van de voorbereiding, de technische specificaties en installatie, tot onderhoud, testen en productselectie. We gebruiken daarbij de OM3-, OM4- en OS2-glasvezelproducten van Grayle als referentie, omdat deze kabels en accessoires de industriestandaard vertegenwoordigen voor professionele netwerkinfrastructuren.
Waarom bedrijven kiezen voor eigen glasvezelnetwerken?
In de zakelijke wereld draait alles om continuïteit. Datacenters, productielijnen, beveiligingssystemen, IoT-toepassingen en kantoorautomatisering vereisen een constante, stabiele verbinding. Glasvezel biedt die zekerheid.
Voordelen van een eigen glasvezelnetwerk
▪️Volledige controle over infrastructuur: Geen afhankelijkheid van providers: u bepaalt zelf hoe, waar en wanneer uw netwerk wordt uitgebreid.
▪️Hoge snelheden en lage latency: Glasvezel biedt symmetrische verbindingen – even snel up- als downloaden – met minimale vertraging.
▪️Betrouwbaarheid en storingsongevoeligheid: Glasvezel is immuun voor elektromagnetische interferentie, ideaal voor industriële en technische omgevingen.
▪️Schaalbaarheid voor de toekomst: Een netwerk op basis van OS2-, OM3- en OM4-kabels kan moeiteloos worden opgeschaald naar 10, 40 of 100 Gbps.
▪️Kostenbesparing op lange termijn: De aanleg is een investering, maar onderhouds- en uitbreidingskosten zijn laag. Bovendien blijven bestaande trajecten bruikbaar bij technologische upgrades.
Steeds meer organisaties, van logistieke centra tot universiteitscampussen, kiezen ervoor om gebouwen onderling te verbinden via glasvezel — volledig in eigen beheer.
Begrijpen van glasvezeltechnologie
Glasvezeltechniek is gebaseerd op het transport van lichtsignalen door een kern van glas of kunststof. Dat licht wordt in nanoseconden verzonden tussen twee punten zonder merkbaar verlies, waardoor datasnelheden tot tientallen gigabits per seconde mogelijk zijn.
Belangrijke componenten in elke installatie
▪️Connectoren – mechanische koppelingen, zoals SC/APC, SC/UPC of LC.
▪️Adapters – verbindingsstukken tussen kabels met dezelfde connector.
▪️ODF (Optical Distribution Frame) – patchkast waarin verbindingen samenkomen.
▪️FTU (Fiber Termination Unit) – passief eindpunt van de inkomende vezel.
▪️Patchkabel – flexibele verbindingskabel tussen FTU, ODF en apparatuur.
▪️OTDR – testapparaat dat demping, breuken en reflecties meet.
Grayle biedt oplossingen voor elk van deze onderdelen, afgestemd op professionele installatie-eisen.
Verschil tussen OM3, OM4 en OS2 glasvezel
Het kiezen van het juiste kabeltype is essentieel. Elk type glasvezel heeft unieke eigenschappen en toepassingen.
OM3 – Multimode voor korte afstanden
OM3-glasvezel is ideaal voor interne verbindingen binnen gebouwen of serverruimtes.
▪️Kern: 50/125 µm
▪️Maximale snelheid: 10 Gbps tot 300 m
▪️Kleur: turquoise
▪️Toepassing: datacenters, kantoornetwerken, korte backbone-verbindingen.
Grayle’s OM3-patchkabels zijn ontworpen met lage demping en hoge stabiliteit — ideaal voor racks, switches en korte interconnects.
OM4 lijkt sterk op OM3, maar met verbeterde bandbreedte en minder verlies.
▪️Maximale snelheid: 10 Gbps tot 550 m / 40 Gbps tot 150 m.
▪️Kleur: Violet.
▪️Toepassing: high-density datacenters, backbone tussen verdiepingen, redundante uplinks.
Grayle’s OM4-kabels bieden hogere signaalkwaliteit, waardoor ze de voorkeurskeuze zijn bij nieuwe installaties waar uitbreidbaarheid vereist is.
OS2 – Singlemode voor lange afstanden
OS2-kabels zijn ontworpen voor verbindingen tussen gebouwen of over grotere terreinen.
▪️Kern: 9/125 µm
▪️Maximale afstand: meer dan 10 km zonder versterking
▪️Kleur: geel
▪️Toepassing: terreinverbindingen, campussen, industriële installaties
De OS2-glasvezelkabels van Grayle zijn UV-bestendig, voorzien van een waterdichte HDPE-mantel en geoptimaliseerd voor buitengebruik.

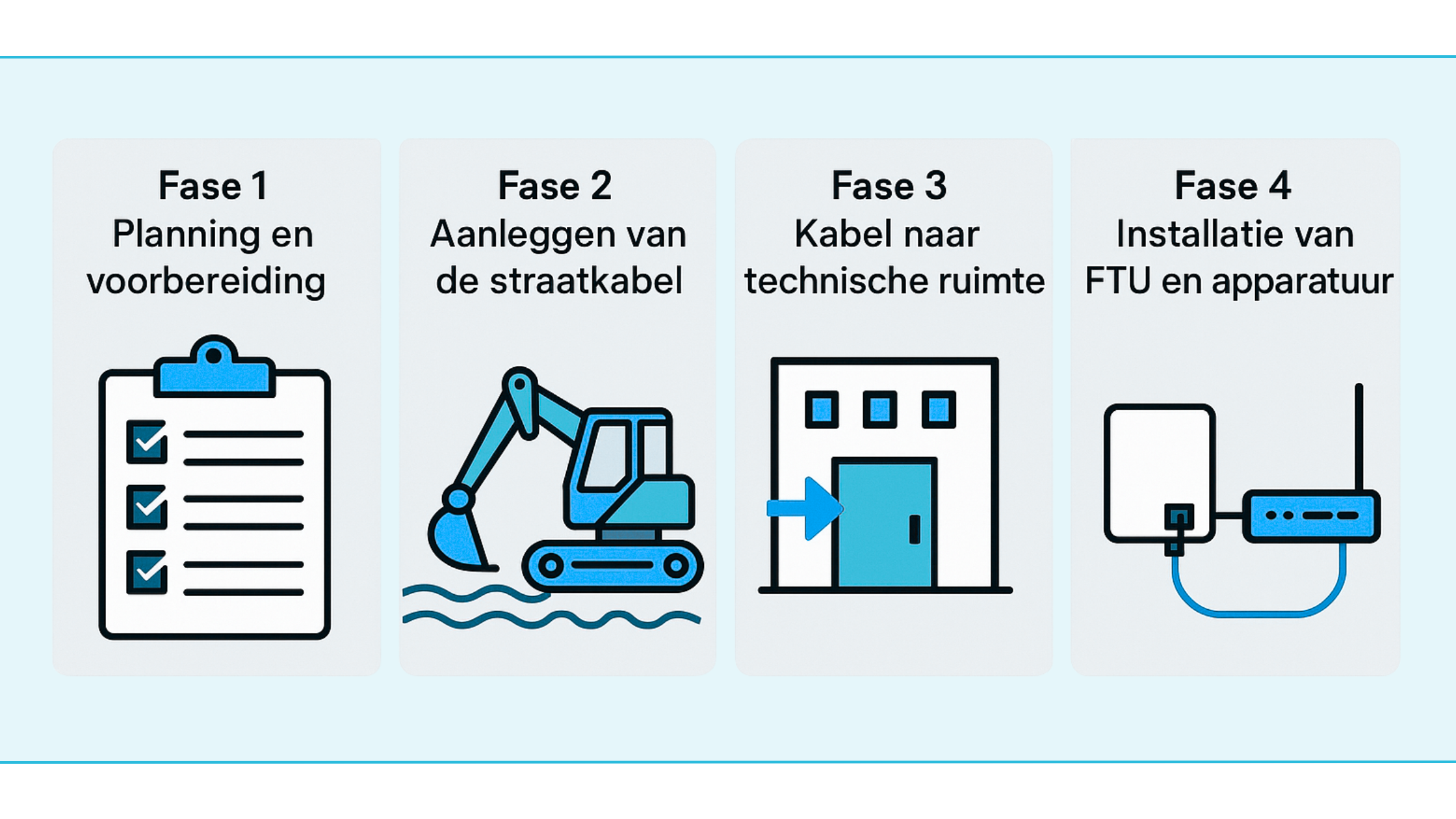

Ontwerp en planning van een glasvezelinstallatie
Een succesvolle installatie begint met een goed ontwerp. Bij bedrijfsnetwerken is de provider niet verantwoordelijk – u bent dat zelf.
Belangrijke ontwerpfasen
Inventarisatie
▪️Waar bevinden zich technische ruimtes, serverracks en netwerkpunten?
▪️Welke afstanden moeten worden overbrugd?
▪️Is er bestaande buisinfrastructuur?
Trajectontwerp
▪️Leg de route vast van gebouw tot gebouw.
▪️Vermijd scherpe bochten (minimale buigradius 30 mm).
▪️Plan doorvoeren met afdichtingskit en brandbescherming.
Materiaalkeuze
▪️Buitenkabels: OS2 met HDPE-mantel.
▪️Binnennetwerk: OM3 of OM4 met LSZH-mantel.
▪️Connectoren: SC/APC voor singlemode, LC of SC/UPC voor multimode.
▪️ODF en wandboxen: 19” racks of compacte behuizingen.
Redundantie en uitbreidbaarheid
▪️Leg altijd twee vezels per verbinding: één actief, één reserve.
▪️Overweeg extra lege buizen of “dark fibers” voor toekomstige groei.
Grayle levert niet alleen kabels maar ook accessoires voor trajectontwerp, zoals patchpanelen, adapterplaten en wanddozen – alles ontworpen voor duurzame installatie.
Aanleg buiten – tussen gebouwen en terreinen
Bij aanleg buiten een gebouw zijn kabelbescherming en omgeving cruciaal.
Gebruik OS2-glasvezelkabels van Grayle met waterdichte HDPE-mantel en treksterkte voor grondinstallaties.
Stappenplan
Bepaal het graaftraject
▪️Houd afstand tot stroomkabels en leidingen.
▪️Plaats waarschuwingslint boven de mantelbuis.
Gebruik beschermbuizen
▪️HDPE-buizen met trekdraad en waterafsluiters.
▪️Zorg voor voldoende diepte (min. 60 cm).
Kabelinvoer in het gebouw
▪️Monteer kabeldoorvoeren met IP68-afdichting.
▪️Gebruik een FTU of wandbox als eindpunt van de buitenkabel.
Aarding en beveiliging
▪️Bevestig metalen onderdelen aan een geaarde rail.
▪️Gebruik EMC-afgeschermde aansluitingen bij industriële installaties.
Het resultaat: een robuuste verbinding die bestand is tegen vocht, temperatuurverschillen en mechanische belasting.

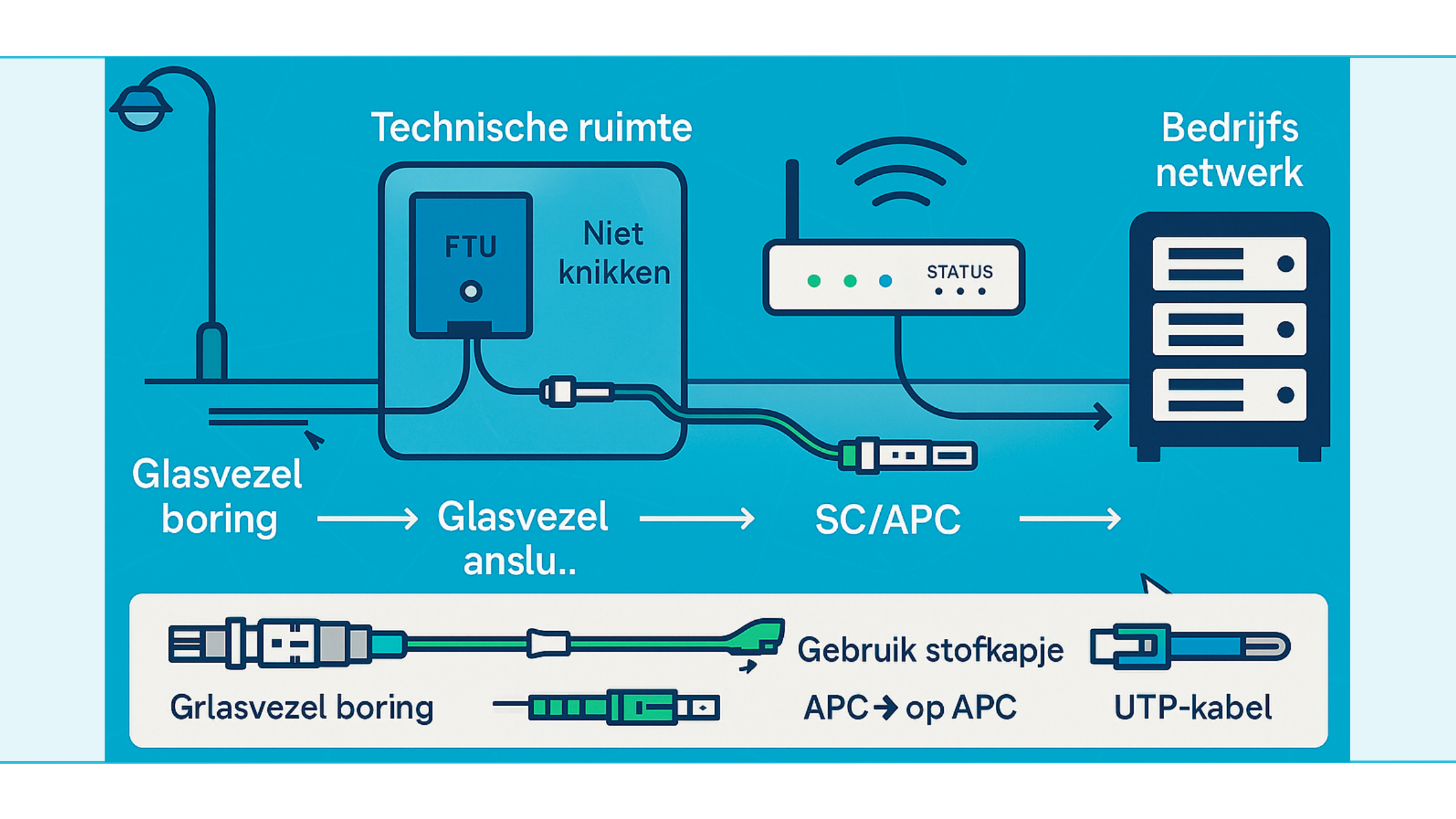

Binneninstallatie – van FTU tot patchkast
Binnen het gebouw gaat de OS2-buitenkabel over in OM3- of OM4-binnennetwerken.
FTU-installatie
De FTU (Fiber Termination Unit) vormt het passieve scheidingspunt waar de buitenkabel binnenkomt.
▪️Sluit de OS2-buitenkabel aan met SC/APC-connectoren.
▪️Gebruik stofkapjes en cleaning tools om vervuiling te voorkomen.
Wandboxen en interne verbindingen
Vanuit de FTU loopt de verbinding via OM3- of OM4-patchkabels naar patchkasten of netwerkapparatuur.
▪️Wandboxen bieden bescherming en structuur in kantooromgevingen.
▪️Gebruik korte patchkabels (1–5 m) voor netwerkaansluitingen.
Patchkast en ODF
In de patchkast komen alle glasvezellijnen samen.
Grayle’s ODF-oplossingen bieden:
▪️Compatibiliteit met SC, LC en ST.
▪️Modulair ontwerp voor uitbreidbaarheid.
▪️Geïntegreerde kabelgeleiding en labeling.
Een overzichtelijke ODF voorkomt storingen en maakt onderhoud efficiënt.
Aansluiting van glasvezelkabels
Het aansluiten van een glasvezel kabel vereist precisie en schoon werken.
Vuil of stof kan de prestaties drastisch verminderen.
Stapsgewijs aansluiten
▪️Reinig connectoren met een Grayle Fiber Cleaner.
▪️Verwijder beschermkapjes pas vlak voor aansluiting.
▪️Sluit de kabel voorzichtig aan – zonder kracht.
▪️Controleer polariteit (TX ↔ RX).
▪️Label de verbinding met een duidelijk identificatienummer.
Connectorvarianten
▪️SC/APC (groen): schuin gepolijst, voor singlemode OS2.
▪️SC/UPC (blauw): vlak gepolijst, voor multimode.
▪️LC (beige of aqua): compacte variant voor OM3/OM4.
Het combineren van verkeerde connectoren (zoals APC op UPC) leidt tot reflectie en signaalverlies.
Grayle adviseert daarom altijd uniforme connectorstandaarden per installatie.
Testen, meten en valideren
Na de installatie volgt de technische validatie.
OTDR-meting
Een OTDR (Optical Time Domain Reflectometer) stuurt lichtpulsen door de vezel en meet reflecties en verliezen.
▪️Identificeert breuken of slechte lassen.
▪️Meet demping (dB/km).
▪️Controleert connectorreflectie.
Grayle levert OTDR-apparatuur en reinigingskits waarmee installateurs direct kunnen opleveren volgens ISO/IEC-normen.
Power meting
Meet de lichtsterkte (dBm) aan beide uiteinden van de verbinding om te controleren of het optische budget binnen de norm blijft.
Visuele inspectie
Gebruik een VFL (Visual Fault Locator) om lichtlekken of breuken te vinden.
Een correct geteste verbinding garandeert dataverkeer zonder verlies of storingen.
Onderhoud en lifecycle management
Een glasvezelnetwerk vereist weinig onderhoud, maar regelmatige inspectie voorkomt storingen.
Periodieke controles
▪️Reinig connectoren met isopropanol of speciale cleaning sticks.
▪️Controleer kabels op knikken of trekbelasting.
▪️Herhaal OTDR-tests jaarlijks.
Monitoring
Gebruik SNMP-gestuurde apparatuur of fiber-break-detectie voor realtime statusbewaking.
Documentatie
Houd alle verbindingen, kabellengtes en meetrapporten digitaal bij.
Label elk paneel en kabel volgens TIA-606-B voor traceerbaarheid.
Vervanging
Vervang patchkabels na 3–5 jaar intensief gebruik, zeker in stoffige of industriële ruimtes.
Grayle ondersteunt bedrijven met meetapparatuur, labelsystemen en onderhoudskits voor langdurige netwerkintegriteit.
Veelvoorkomende fouten bij glasvezelinstallatie
▪️Gebruik van verkeerde kabelsoorten: Multimode combineren met singlemode veroorzaakt mismatch.
▪️Onjuiste connectorafwerking: APC/UPC verwisseld → hoge reflectie.
▪️Slechte reiniging: Eén stofdeeltje kan 90% signaalverlies veroorzaken.
▪️Geen OTDR-test: Breuken blijven onopgemerkt.
▪️Onvoldoende radius of bescherming: Kabelbreuken door te scherpe bochten.
Door de juiste Grayle-tools en testapparatuur te gebruiken, kunnen installateurs deze fouten voorkomen.
Grayle’s productassortiment voor glasvezelinstallatie
Grayle biedt een volledig portfolio aan producten voor glasvezel aanleg en installatie in zakelijke omgevingen:
Kabels
▪️OM3 – Multimode binnenkabels voor datacenters.
▪️OM4 – Multimode kabels met hoge bandbreedte en lage demping.
▪️OS2 – Singlemode buitenkabels met HDPE-bescherming.
Patchkabels en adapters
▪️SC-SC, LC-LC en SC-LC combinaties.
▪️Verkrijgbaar in diverse lengtes en manteltypes (LSZH, PVC, HDPE).
Patchkasten en ODF-systemen
▪️19” racks met modulaire invoerplaten.
▪️Compatibel met alle connectorstandaarden.
Installatieaccessoires
▪️Wandboxen, koppeladapters, trekveren en buisafsluiters.
▪️Kabelidentificatiesets en labelingmateriaal.
Test- en reinigingstools
▪️OTDR-apparatuur, power meters, VFL’s, fiber cleaners.
Alle producten zijn conform ISO/IEC 11801 en EN50173 gecertificeerd en voldoen aan de hoogste kwaliteitsnormen voor zakelijke netwerken.
Conclusie
Het aansluiten van een glasvezelnetwerk binnen uw organisatie is meer dan alleen bekabeling leggen – het is het bouwen van een betrouwbare, schaalbare infrastructuur.
Door te kiezen voor de OM3-, OM4- en OS2-oplossingen van Grayle profiteert u van optimale prestaties, lage demping en lange levensduur.
Of u nu verbindingen aanlegt tussen gebouwen, datacenters of technische ruimtes, Grayle biedt alles wat u nodig heeft:
kabels, patchpanelen, connectoren, adapters, onderhoudstools en testapparatuur.
Meer weten of bestellen?
Wilt u uw bedrijfsnetwerk uitbreiden met hoogwaardige glasvezelcomponenten?
Bezoek Grayle.com voor het volledige assortiment OM3, OM4 en OS2-glasvezelproducten:
▪️Glasvezelkabels
▪️Patchpanelen & ODF’s
▪️Connectoren & adapters
▪️Installatie- en testapparatuur
Onze experts staan klaar om u te adviseren over ontwerp, installatie en onderhoud van professionele glasvezelnetwerken.
Meer weten over glasvezeloplossingen? Bezoek onze kennisbank!
Veelgestelde vragen (FAQ) – Glasvezel aansluiten (B2B)
Welke kabel kies ik voor mijn bedrijfsnetwerk: OM3, OM4 of OS2?
OM3 is geschikt voor korte interne trajecten (serverruimtes, verdiepingen) tot ca. 300 m bij 10 Gbps. OM4 biedt meer marge en langere afstanden (tot ca. 550 m bij 10 Gbps en 150 m bij 40 Gbps). OS2 is singlemode voor lange afstanden (campus/gebouw-naar-gebouw) en toekomstvaste snelheden. Stem de keuze af op afstand, capaciteit en groeiplan.
Wat is de minimale buigradius en maximale trekbelasting bij aanleg?
Houd de minimale buigradius aan zoals opgegeven door de kabelspecificatie (richtwaarde: meerdere malen de buitendiameter). Trek altijd met een trekkoord of trekogel en blijf binnen de maximale trekbelasting van de fabrikant. Overschrijding veroorzaakt micro-breuken en verhoogde demping.
Welke connectoren gebruik ik: SC/APC, SC/UPC of LC?
SC/APC (groen) met schuine polijsting is gangbaar bij OS2 voor lage reflectie in buiten- en lange-afstandstrajecten. SC/UPC (blauw) en LC (compact) worden veel gebruikt in OM3/OM4-omgevingen en datacenters. Kies één standaard per traject en mix geen APC met UPC op dezelfde link.
Hoe ontwerp ik redundantie voor bedrijfszekerheid?
Leg dual-path routes aan (fysiek gescheiden buizen/trajecten), reserveer minimaal één dark fiber per verbinding en voorzie de ODF van dubbele invoer. Gebruik gescheiden patchpaden in de patchkast en label beide paden duidelijk voor snelle failover.
Mag ik single-mode en multimode in één verbinding combineren?
Nee. Single-mode (OS2, kern 9/125 µm) en multimode (OM3/OM4, kern 50/125 µm) zijn niet uitwisselbaar. Mixin leidt tot reflecties en verliezen. Koppel verschillende typen uitsluitend via actieve apparatuur of mediaconverters.
Welke diepte en bescherming zijn vereist voor buitenaanleg?
Gebruik HDPE-beschermbuizen met trekdraad, leg op voldoende diepte (typisch 60 cm of volgens lokale norm), en plaats waarschuwingslint boven de mantelbuis. Kies OS2-buitenkabels met waterdichte mantel; sluit gebouwinvoer af met IP-gespecificeerde doorvoeren.
Wat is het verschil tussen FTU, ODF en patchkast?
De FTU is het passieve eindpunt waar de inkomende buitenkabel binnenkomt. De ODF is het verdelingsframe in de patchkast waar alle vezels worden afgewerkt en gepatcht. De patchkast huisvest ODF-modules, actieve apparatuur en kabelmanagement.
Hoe valideer ik mijn installatie: OTDR of powermeting?
Gebruik OTDR voor het opsporen van lassen, breuken en reflecties en om de totale demping per segment te zien. Voeg een powermeting toe (dBm) aan beide uiteinden om te bevestigen dat het optische budget binnen de ontwerpgrenzen blijft. Bewaar de meetrapporten bij de opleverdocumentatie.
Wat zijn best practices voor onderhoud en documentatie?
Reinig connectoren periodiek, inspecteer op knikken/trekbelasting, herhaal jaarlijks OTDR-checks en houd een actueel schema bij (paneel-/poortlabels volgens TIA-606-B, trajecten, kabellengtes, meetrapporten). Monitor actief met alarms op fiber breaks waar mogelijk.
Welke installatiefouten komen het vaakst voor en hoe voorkom ik ze?
Veelvoorkomend: verkeerde kabelkeuze (OM/OS door elkaar), APC/UPC verwisseld, onvoldoende reiniging, geen OTDR-test, te krappe bochten en slechte trekontlasting. Voorkom dit met een ontwerpcheck, uniforme connectorstandaard, schoonmaakprotocol en verplichte eindmeting.
