Afstanden Multimode Glasvezel: Grenzen & Mogelijkheden
De wereld van glasvezel is enorm veelzijdig. Voor wie een betrouwbaar en snel netwerk wil ontwerpen, is het essentieel om te begrijpen welke afstanden haalbaar zijn met verschillende glasvezeltypes. Multimode glasvezel wordt veel gebruikt in datacenters, kantooromgevingen en industriële netwerken, waar kabels kortere afstanden moeten overbruggen met hoge bandbreedtes.
In deze blog lees je alles over multimode glasvezelafstand. We bespreken welke factoren deze afstand beïnvloeden. Ook kijken we naar de verschillen tussen OM1, OM2, OM3 en OM4. Daarnaast leer je hoe je een glasvezelnetwerk ontwerpt dat jarenlang goed presteert.
Daarnaast benutten we informatie van Grayle, specialist in hoogwaardige glasvezelkabels, om de praktische toepassing duidelijk te maken.
Waarom is glasvezel afstand belangrijk?
Een glasvezelkabel lijkt misschien een eenvoudige verbinding tussen twee apparaten, maar de technische eigenschappen bepalen hoe ver je een signaal kunt sturen zonder merkbaar verlies. De afstandsbeperking van een kabel wordt beïnvloed door demping (het verlies van signaalsterkte per kilometer) en dispersie (de spreiding van lichtpulsen), wat een cumulatief effect heeft naarmate de kabel langer wordt.
Bij multimode kabels lopen er meerdere lichtstralen door een bredere kern, waardoor deze stralen verschillende paden afleggen en op verschillende momenten aankomen. Dat veroorzaakt modale dispersie en beperkt de maximale afstand. Bij single‑mode kabels blijft het lichtsignaal bijna perfect gericht, waardoor het veel grotere afstanden kan overbruggen.
Afstand is niet alleen een theoretisch idee. In de praktijk bepaalt het hoe je je netwerk ontwerpt. Het bepaalt ook welke infrastructuur je nodig hebt.
In een datacenter kan een glasvezel multimode van 300 meter genoeg zijn om racks te verbinden. Voor verbindingen tussen gebouwen of steden is single-mode glasvezel nodig. Door de juiste kabel te kiezen, voorkom je overbodige kosten en prestatiesverlies.
Wat is multimode glasvezel?
Glasvezel bestaat uit een kern, cladding (mantel) en buitenmantel. Bij multimode glasvezel is de kern relatief groot (50 µm of 62,5 µm), waardoor meerdere lichtstralen tegelijkertijd door de vezel kunnen reizen onder verschillende hoeken. Door deze meerdere modi kunnen datasignalen parallel verzonden worden, wat de kabel geschikt maakt voor hoge bandbreedtes over kortere afstanden. De grotere kern maakt het fabricageproces eenvoudiger en goedkoper dan bij single‑mode glasvezel, waar de kern slechts 9 µm groot is.
Multimode kernmaten
▪️OM1: 62,5/125 µm vezel, typisch oranje mantel. Ontworpen voor gegevensoverdracht tot 1 Gbps.
▪️OM2: 50/125 µm vezel, grijze of oranje mantel. Ondersteunt 1 Gbps tot 550 meter.
▪️OM3: 50/125 µm vezel, turkoois mantel. Ondersteunt 10 Gbps tot 300 meter en is geoptimaliseerd voor VCSEL‑lasers.
▪️OM4: 50/125 µm vezel, turkoois of magenta mantel. Ondersteunt 10 Gbps tot 550 meter en 40/100 Gbps tot 150 meter.
▪️OM5: 50/125 µm vezel, limoen‑groene mantel. Ontworpen voor korte‑golf multiplexing, geschikt voor meerdere golflengten en snelheden tot 100 Gbps met grotere afstanden dan OM4.
Elk van deze klassen is gestandaardiseerd volgens ISO/IEC 11801 en ANSI/TIA‑568‑C.3 om consistentie in prestaties te waarborgen.

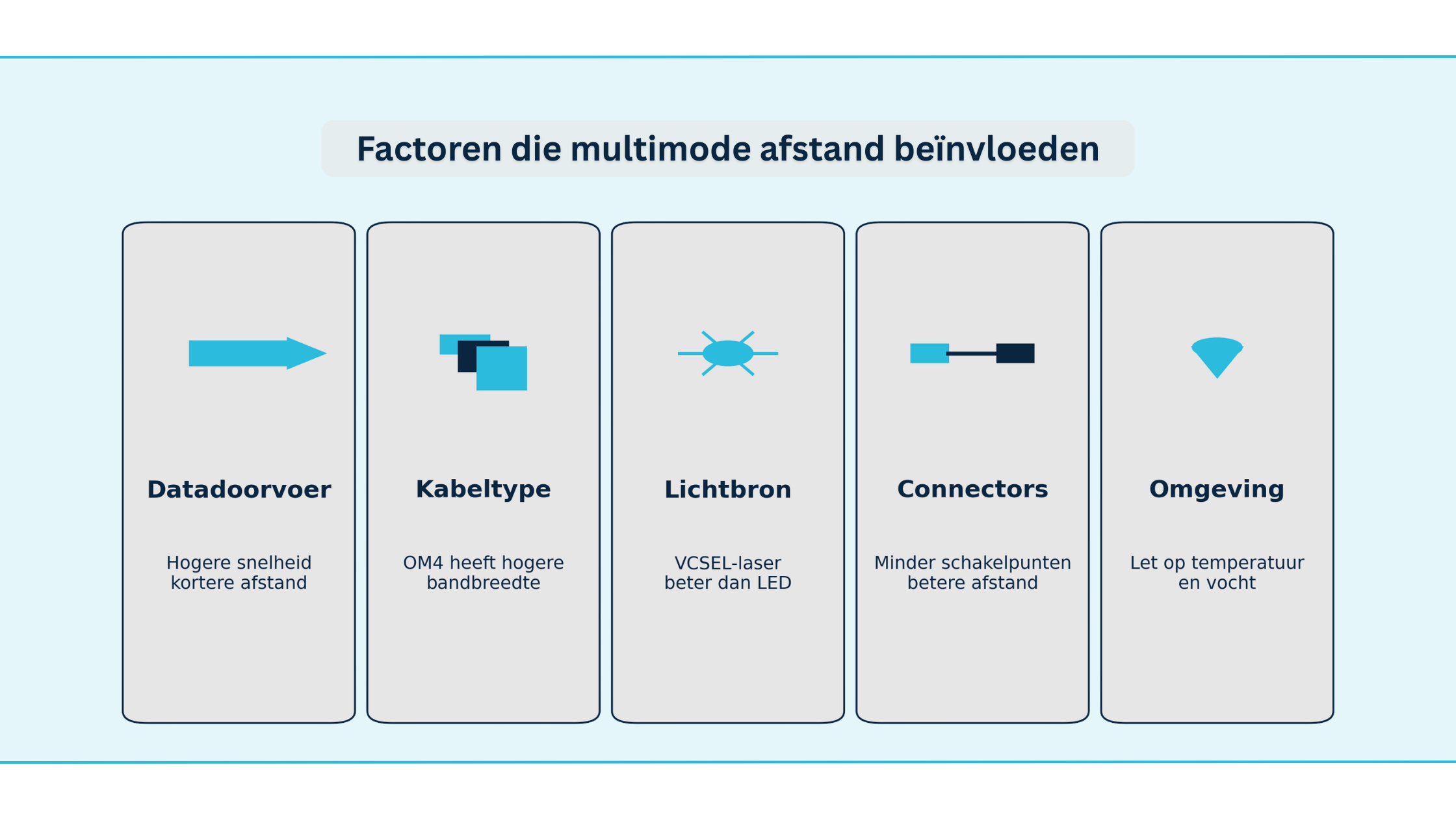

Factoren die de afstanden multimode glasvezel bepalen
Bij het bepalen van de maximale multimode glasvezel afstand spelen verschillende factoren een rol:
1. Datadoorvoersnelheid
Hoe hoger de datasnelheid, hoe korter de maximaal haalbare afstand. Bij 10 Gbps is de afstand voor OM3 beperkt tot 300 meter, terwijl bij 1 Gbps dezelfde kabel 550 meter kan overbruggen. Bij 40 Gbps en 100 Gbps nemen de afstanden nog verder af. Dit komt doordat hogere snelheden lagere tolerantie hebben voor dispersie.
2. Kabeltype (OM‑klasse)
Zoals beschreven verschillen de OM‑klasses in bandbreedte. OM4 biedt een hogere bandbreedte en lagere demping dan OM3, waardoor de glasvezel multimode afstand toeneemt. OM1 en OM2 zijn inmiddels verouderd voor moderne toepassingen met 10 Gbps en hoger.
3. Lichtbron
Multimode kabels worden gebruikt met LED’s of VCSEL‑lasers. VCSEL’s leveren strakker gefocuste bundels en verbeteren de bereikbaarheid. OM3 en OM4 zijn geoptimaliseerd voor 850 nm VCSEL‑lasers, wat resulteert in hogere bandbreedtes.
4. Verbindingscomponenten
Ieder koppelstuk, connector of las verhoogt de totale demping. Slecht gepolijste connectors of vervuilde ferrules kunnen de signaalsterkte aanzienlijk verlagen. Daarom wordt vaak aangeraden de kabels zo recht mogelijk en met zo weinig mogelijk onderbrekingen te installeren.
5. Omgevingsfactoren
Temperatuur, vochtigheid, mechanische stress en elektromagnetische interferentie kunnen de prestaties beïnvloeden. Het gebruik van LSZH‑mantels (Low Smoke Zero Halogen) zoals bij Grayle’s Zybrspeed LC/LC OM3 60 M Lange Afstand Glasvezelkabel helpt om de kabel veilig te laten functioneren in ruimten met strikte brandveiligheidsnormen.

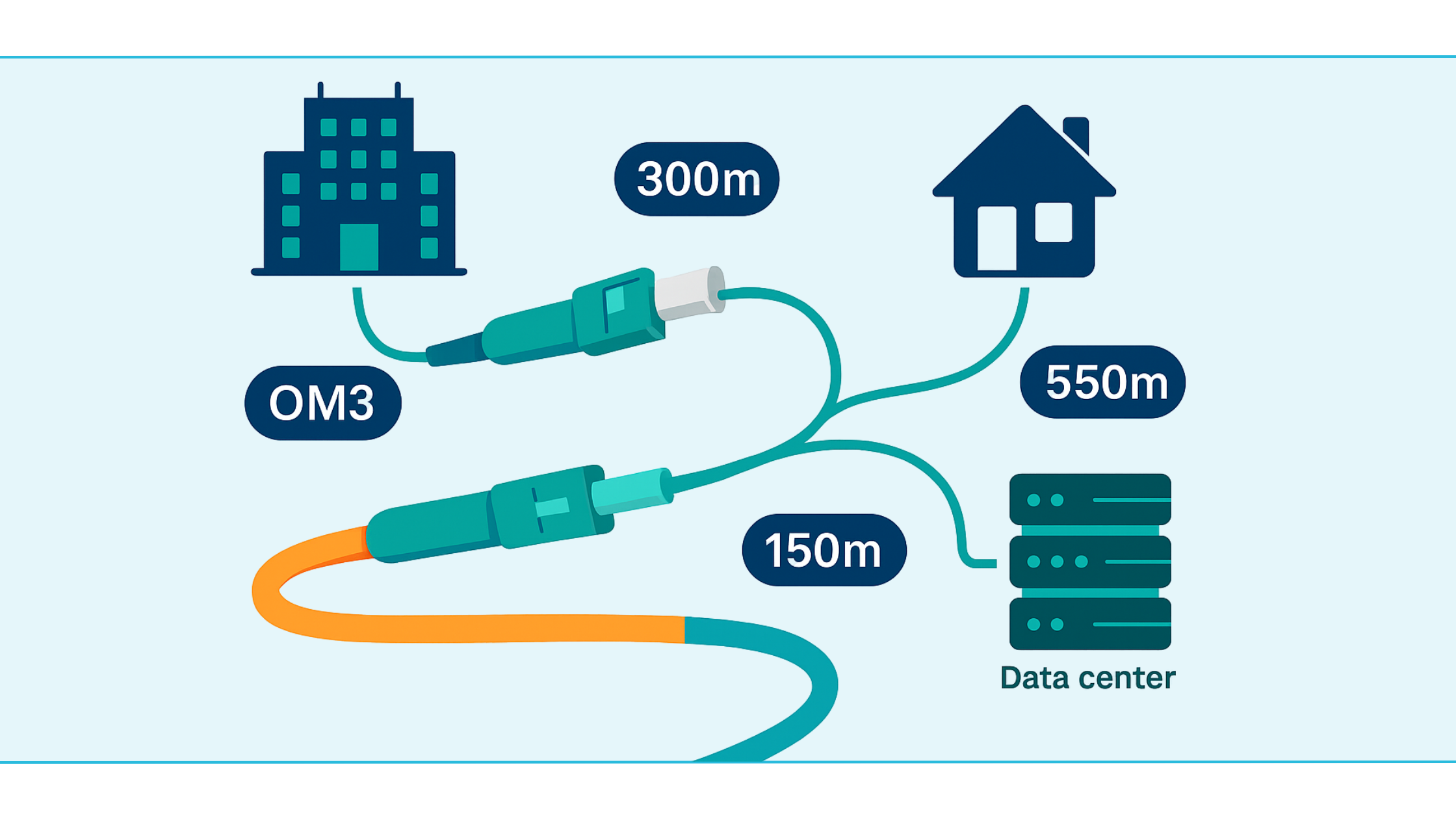

Typische afstanden voor multimode glasvezel
Hieronder een overzichtstabel van de gangbare max-afstanden voor multimode glasvezel (afhankelijk van snelheidsstandaard en kabeltype). De waarden zijn richtlijnen en gebaseerd op standaardinfrastructuren zonder extra connectoren of patches. Werkelijke afstanden kunnen variëren afhankelijk van het netwerkontwerp en de kwaliteit van de componenten.
|
OM-type |
Kern |
Snelheid |
Max. afstand |
Gebruik |
|
OM1 |
62,5/125 µm |
1 Gbps |
275–550 m |
Oude netwerken, lokale verbindingen |
|
OM2 |
50/125 µm |
1 Gbps |
550 m |
Lokale netwerken, industriële segmenten |
|
OM3 |
50/125 µm |
10 Gbps |
300 m |
Datacenters, LAN’s |
|
OM3 |
50/125 µm |
40/100 Gbps |
100 m |
High‑density datacenter links |
|
OM4 |
50/125 µm |
10 Gbps |
550 m |
Backbone in gebouwen |
|
OM4 |
50/125 µm |
40/100 Gbps |
150 m |
Core links, storage area networks |
|
OM5 |
50/125 µm |
10 Gbps |
550 m |
SWDM (Short‑wave division multiplexing), 400G ready |
|
OM5 |
50/125 µm |
40/100 Gbps |
150–200 m |
High‑bandwidth datacenters |

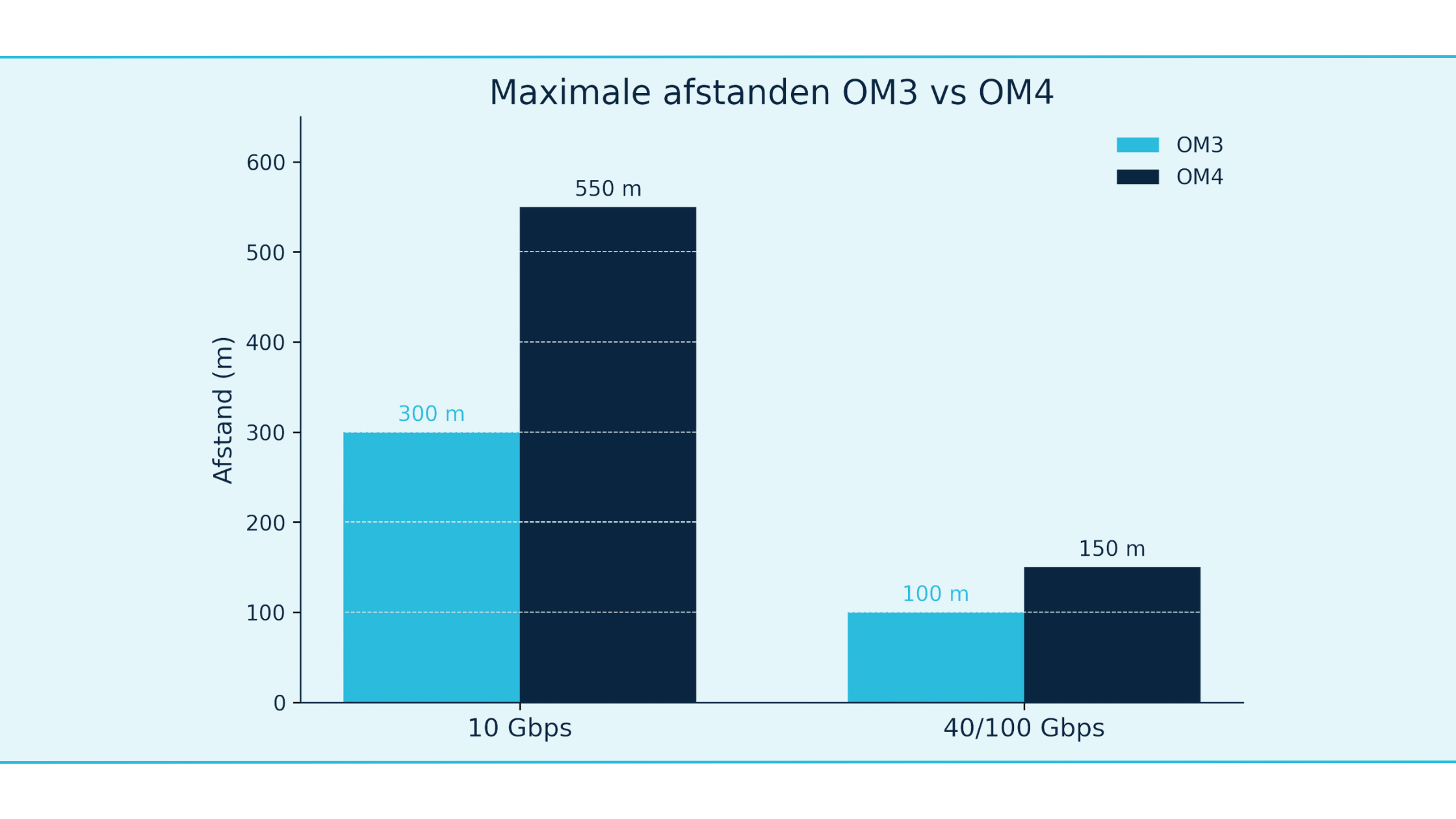

Zoals te zien is, worden met de upgrade van OM3 naar OM4 de afstanden aanzienlijk verlengd, vooral bij hogere snelheden. OM4 maakt het mogelijk om 10 Gbps over 550 meter te sturen, een belangrijke verbetering ten opzichte van OM3. Voor 40 Gbps of 100 Gbps blijven de afstanden relatief kort, omdat de data-intensiteit hoog is en de modale dispersie de belangrijkste limiterende factor wordt.
Multimode vs. single‑mode: de rol van afstand
Deze blog gaat over multimode glasvezel afstand. Het is ook nuttig om de prestaties te vergelijken met single-mode glasvezel. Single‑mode (SM) kabels hebben een veel kleinere kern, waardoor slechts één lichtpad mogelijk is. Hierdoor is de dispersie minimaal en kunnen signalen kilometers afleggen.
Grayle's kennisbank zegt dat OS2-single-modevezels snelheden tot 10 Gbps ondersteunen over een afstand van 40 km. Voor 100 Gbps is de afstand 10 km. Dit maakt single‑mode ideaal voor backbone‑verbindingen, telecommunicatienetwerken en verbindingen tussen datacenters.
Daarentegen zijn multimode kabels geoptimaliseerd voor kortere afstanden: tot enkele honderden meters voor 10 Gbps. Multimode is voordeliger qua materiaalkosten en maakt gebruik van goedkopere lasers en transceivers. In situaties waarin de kabelafstand beperkt is (zoals in een gebouw of campus), zijn de total cost of ownership en installatiekosten vaak lager bij multimode.
Grayle en multimode glasvezel: praktische toepassingen
Grayle is een van de toonaangevende leveranciers van glasvezelkabels in Nederland. Hun assortiment omvat multimode OM3‑ en OM4‑kabels, waarmee verschillende afstandsbehoeften kunnen worden ingevuld. Hieronder een overzicht van hoe Grayle’s producten aansluiten bij de theoretische afstanden multimode glasvezel.
OM3‑kabels bij Grayle
Grayle levert onder andere Zybrspeed LC/LC OM3 60 m Lange Afstand Glasvezelkabel. Deze kabel is ontworpen voor hoogwaardige datacenterverbindingen waarbij betrouwbaar 10 Gbps tot 100 Gbps over een afstand van 60 meter nodig is. De kabel is voorzien van LC‑duplexconnectoren en een LSZH‑mantel voor brandveiligheid. Dankzij de 50/125‑kern kan hij stabiele prestaties leveren in multi‑gigabitnetwerken.
Grayle biedt ook OM3-patchkabels van 1 tot 10 meter aan. Deze kabels zijn geschikt voor verbindingen tussen switches, routers en servers.
Deze kabels hebben een turquoise kleur en zijn vaak dubbel. Dit betekent dat data heen en weer kan worden gestuurd via twee vezels. Ze werken met SC, LC of ST connectoren. Ze voldoen aan de ANSI/TIA‑568 en ISO/IEC 11801 normen.
OM4‑kabels bij Grayle
Voor hogere snelheden of wanneer je meer speling nodig hebt qua afstand, biedt Grayle OM4‑kabels. Deze hebben dezelfde 50/125‑kern maar een hogere bandbreedte, waardoor 10 Gbps tot 550 meter en 40/100 Gbps tot 150 meter mogelijk wordt. Grayle levert OM4‑patchkabels in uiteenlopende lengtes, net als prefab‑kabels met trekogen voor installatie over langere trajecten.
Een voorbeeld is de Glasvezel kabel LC/LC Duplex Multimode OM4 50/125 35 m. Dit type kabel is ideaal voor het verbinden van serverracks in een datacenter of het overbruggen van verschillende verdiepingen in een kantoorgebouw. De hogere bandbreedte van OM4 zorgt ervoor dat je ook in de toekomst kunt upgraden naar 40 Gbps of zelfs 100 Gbps zonder de bekabeling te vervangen.
Prefab‑kabels en haspels
Naast patchkabels verkoopt Grayle prefab multimodekabels op haspel. Deze kabels zijn voorzien van connectoren en trekogen, waardoor ze eenvoudig door kabelgoten en buizen kunnen worden getrokken. Je kunt bijvoorbeeld kiezen voor een OM3‑prefab van 50 meter of een OM4‑prefab van 150 meter, afhankelijk van het traject. Door direct de juiste lengte te bestellen, minimaliseer je demping en heb je geen lasboxen of extra connectoren nodig op de route.
Kleurcodering en connectorvariaties
Bij het kiezen van een multimodekabel is de kleur van de mantel een handige indicator. Turkoois (of aqua) staat voor OM3; magenta (of levendig paars) kan ook duiden op OM4. De connectoren kunnen variëren: LC‑LC, SC‑SC, LC‑SC, ST‑LC. Grayle biedt de combinatie SC/LC duplex, waarin aan één kant een SC‑connector zit en aan de andere kant een LC‑connector. Dat is handig wanneer je een apparaat met LC‑poort op een paneel met SC‑aansluiting wilt koppelen.
Praktische tips voor maximale afstand
▪️Gebruik hoogwaardige componenten – Kies kabels en patchpanelen van hoge kwaliteit. Goedkope of inferieure kabels kunnen hogere demping hebben, waardoor de effectieve afstand afneemt.
▪️Minimaliseer het aantal schakels – Iedere connector, adapter of las verhoogt de demping. Probeer lange trajecten te realiseren met één doorlopende kabel of gebruik prefab‑kabels.
▪️Reinig connectors – Vuil en stof op ferrules zorgen voor reflectie en demping. Gebruik reinigingskits en beschermkapjes.
▪️Houd de buigradius in acht – Glasvezel mag niet scherp gebogen worden. De minimale buigradius is meestal 10 × de kabeldiameter. Een knik kan microscheurtjes veroorzaken, wat de afstand drastisch reduceert.
▪️Kies de juiste transceivers – Gebruik optische transceivers die passen bij de gekozen kabel (850 nm VCSEL voor OM3/OM4). Een mismatch kan de maximale afstand beperken.
▪️Test vooraf – Meet met een OTDR of powermeter om te controleren of de demping binnen de specificatie valt. Plan spares in voor eventuele uitbreidingen.
Toekomst van multimode glasvezel
De vraag naar bandbreedte groeit exponentieel door cloudcomputing, virtualisatie en 4K/8K‑videostreaming. Multimode glasvezel evolueert mee: OM5 is ontworpen voor SWDM (Short‑wave Division Multiplexing) waarbij meerdere kleuren licht gelijktijdig worden gebruikt. Hierdoor kunnen bestaande kabels hogere snelheden aan zonder extra vezels. OM5 maakt 100 Gbps over 150–200 meter mogelijk, met de mogelijkheid tot 400 Gbps in de toekomst. Voor datacenters kan dit een kostenbesparende upgrade zijn, omdat de bekabeling gelijk blijft terwijl de apparatuur wordt vervangen.
Single‑mode vezels blijven echter de enige optie voor afstanden boven de 1 kilometer. Toch zullen multimode kabels voorlopig een belangrijke rol spelen in datacenter‑ en campusnetwerken vanwege hun lagere kosten en eenvoudige installatie.
Conclusie
De afstanden multimode glasvezel zijn afhankelijk van de OM‑klasse, datasnelheid, lichtbron en kwaliteit van componenten. Voor OM3 geldt 10 Gbps tot 300 meter, terwijl OM4 10 Gbps tot 550 meter en 40/100 Gbps tot 150 meter ondersteunt. Single‑mode kabels (OS2) gaan vele kilometers verder, maar zijn duurder. Door goed te plannen, hoogwaardige kabels te kiezen en de installatie professioneel uit te voeren, kun je de maximale multimode glasvezel afstand benutten zonder zorgen over signaalverlies of storingen.
Grayle biedt een breed assortiment multimode en single‑mode glasvezelkabels. Of je nu een korte patchkabel nodig hebt om twee serverracks te verbinden, of een prefab‑kabel voor een backbone‑traject in een kantoorgebouw – Grayle heeft de juiste oplossing. Neem contact op met hun specialisten voor advies en zorg ervoor dat je netwerk voldoet aan de eisen van vandaag en morgen.
Meer weten of bestellen?
Ontwerp je binnenkort een nieuw netwerk of wil je bestaande bekabeling upgraden? Bekijk het uitgebreide aanbod multimode en single‑mode glasvezelkabels van Grayle. Onze specialisten helpen je graag de juiste keuze te maken voor jouw project. Met OM3‑ en OM4‑kabels op maat, prefab‑oplossingen en bijbehorende connectoren en transceivers ben je verzekerd van optimale prestaties.
Neem vandaag nog contact op en ontdek hoe je jouw netwerk klaar maakt voor de toekomst.
Meer weten over glasvezeloplossingen? Bezoek onze kennisbank!
Veelgestelde vragen (FAQ)
Wat is het verschil tussen OM1, OM2, OM3 en OM4?
OM-klasses geven de prestaties van multimode glasvezel aan. OM1 heeft een 62,5 µm kern en ondersteunt lagere snelheden over kortere afstanden. OM3 en OM4 hebben 50 µm kernen; OM3 haalt 10 Gbps tot 300 m en OM4 10 Gbps tot 550 m.
Waarom is OM4 duurder dan OM3?
OM4-kabels hebben een hogere bandbreedte en lagere demping dan OM3. Dit maakt ze geschikt voor hogere snelheden en langere afstanden. De productiekosten zijn iets hoger, maar OM4 biedt een toekomstbestendigere infrastructuur.
Kan ik een OM3-kabel gebruiken voor 40 Gbps?
Ja, dat kan, maar de maximale afstand is beperkt tot circa 100 meter. Voor langere afstanden bij 40 Gbps of hoger wordt OM4 of OM5 aanbevolen vanwege hun hogere bandbreedte.
Wat gebeurt er als ik de maximale afstand overschrijd?
Bij het overschrijden van de aanbevolen afstand neemt de demping toe, wat leidt tot fouten in datacommunicatie. Je kunt te maken krijgen met packet loss, hogere latency of zelfs volledige verbindingsuitval.
Is multimode of single-mode beter voor mij?
Voor afstanden binnen één gebouw (tot enkele honderden meters) is multimode meestal voldoende en kosteneffectief. Voor lange trajecten tussen gebouwen of campussen is single-mode (OS2) vereist vanwege het lage signaalverlies.
Heeft de kleur van de kabelmantel een betekenis?
Ja. De mantelkleuren geven het type vezel aan: turkoois/aqua voor OM3, magenta of paars voor OM4, limoengroen voor OM5 en geel voor single-mode OS2. Zo worden kabels eenvoudig herkend in patchvelden.
Kan ik OM3 en OM4 kabels combineren?
In theorie is dat mogelijk, maar het wordt afgeraden. Het combineren van verschillende OM-types veroorzaakt vaak prestatieverlies. Gebruik bij voorkeur één consistent type binnen een netwerksegment.
Wat is LSZH en waarom is het belangrijk?
LSZH staat voor Low Smoke Zero Halogen. Deze mantel produceert bij brand weinig rook en geen giftige dampen. Grayle’s lange-afstandskabels gebruiken LSZH-mantels voor extra veiligheid in bedrijfsomgevingen.
Hoe kan ik de afstand van mijn bestaande kabel bepalen?
Controleer de opschriften op de kabelmantel (zoals OM3 of OM4), meet de fysieke kabellengte en vergelijk met de datasnelheid van je netwerk. Raadpleeg daarna de productspecificaties of Grayle’s referentietabellen om te zien of de afstand binnen de limieten valt.
Waar kan ik multimode glasvezelkabels kopen?
Grayle biedt een breed assortiment OM3- en OM4-glasvezelkabels, inclusief patchkabels, prefab-haspels en connectoraccessoires. Via de webshop selecteer je eenvoudig de juiste lengte en connectorconfiguratie, met ondersteuning van onze experts.
