Glasvezelkabels: Multimode Versus Singlemode Verschil
Glasvezel is tegenwoordig onmisbaar in netwerken. Het verbindt woningen, datacenters en kantoren met razendsnelle internetverbindingen en backbone‑netwerken. Maar wat is nu precies een glasvezel kabel, welke soorten zijn er en wat betekent glasvezel multimode single mode verschil? In deze gids geven we een uitgebreid overzicht van de bouw, werking en toepassingsgebieden van glasvezel kabels. We gaan dieper in op het verschil tussen single‑mode en multimode glasvezel, de voor‑ en nadelen, hoe je de juiste kabel kiest en hoe je een glasvezel netwerk aanlegt. Kortom, alles wat je moet weten om je netwerk te optimaliseren en toekomstige uitbreidingen mogelijk te maken.

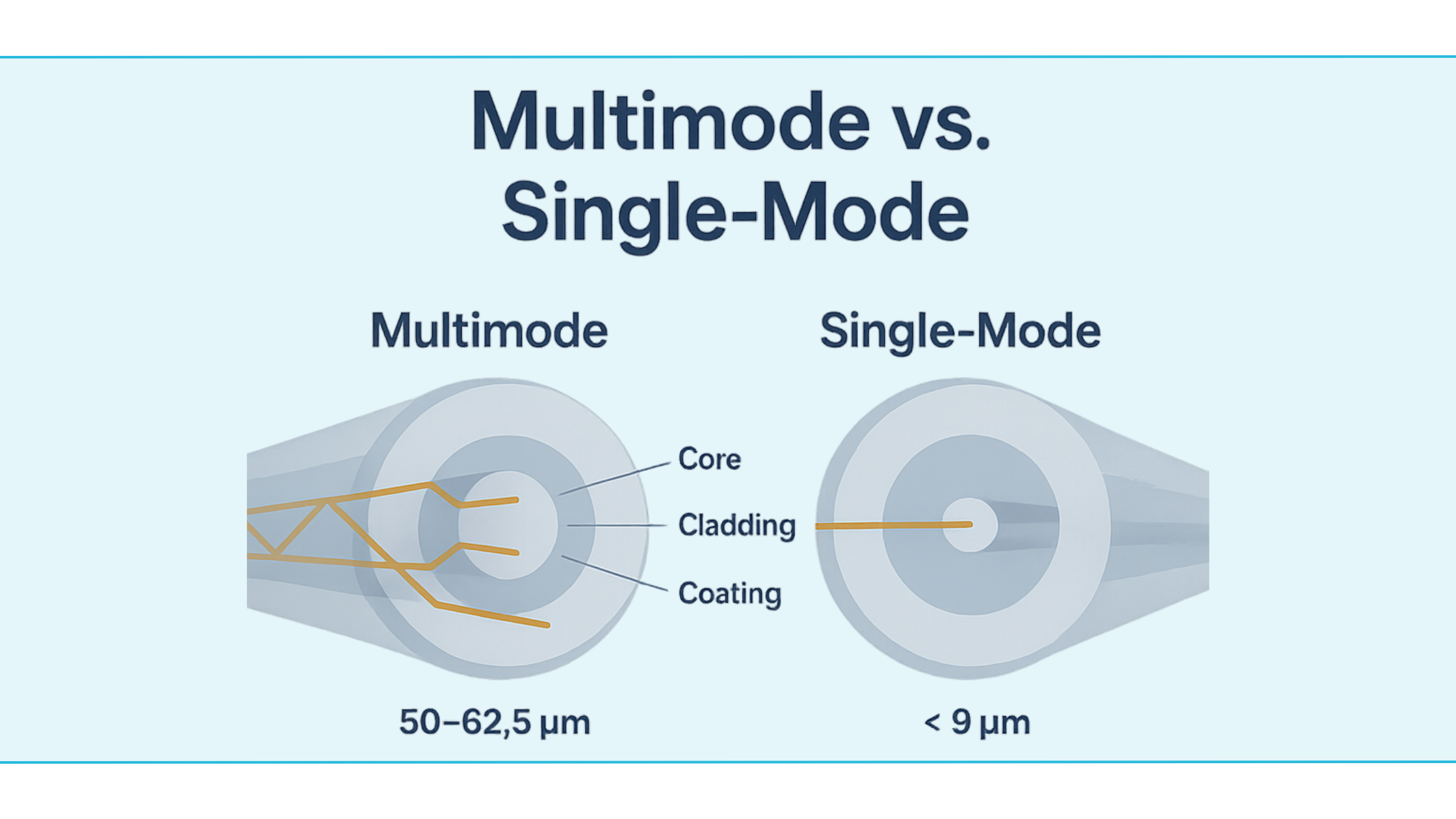

Wat is een glasvezel kabel?
Een glasvezel kabel bestaat uit één of meerdere flinterdunne draden van glas of kunststof waarop lichtsignalen worden overgebracht. In tegenstelling tot koperen kabels die elektrische signalen gebruiken, transporteert glasvezel informatie via licht, waardoor hogere snelheden mogelijk zijn en elektromagnetische storingen worden vermeden. De basisstructuur bestaat uit:
▪️Kern (core): een dunne glas‑ of kunststofdraad waar het licht doorheen reist. De grootte van deze kern bepaalt of de kabel single‑mode of multimode is.
▪️Cladding (mantel): een laag rondom de kern met een lagere brekingsindex zodat licht in de kern totaal wordt gereflecteerd en niet ontsnapt. De cladding heeft meestal een diameter van 125 µm, ongeacht het type kabel.
▪️Coating: een beschermlaag van kunststof die de vezel beschermt tegen vocht en mechanische belasting.
▪️Buffer en jacket: meerdere beschermlagen en een buitenmantel die voor extra stevigheid zorgen, vooral bij buitenkabels.
Glasvezel kabels zijn ongevoelig voor elektromagnetische interferentie en kunnen grote afstanden en hoge bandbreedtes aan. Ze zijn echter duurder om te produceren en vereisen nauwkeurige aansluittechniek.

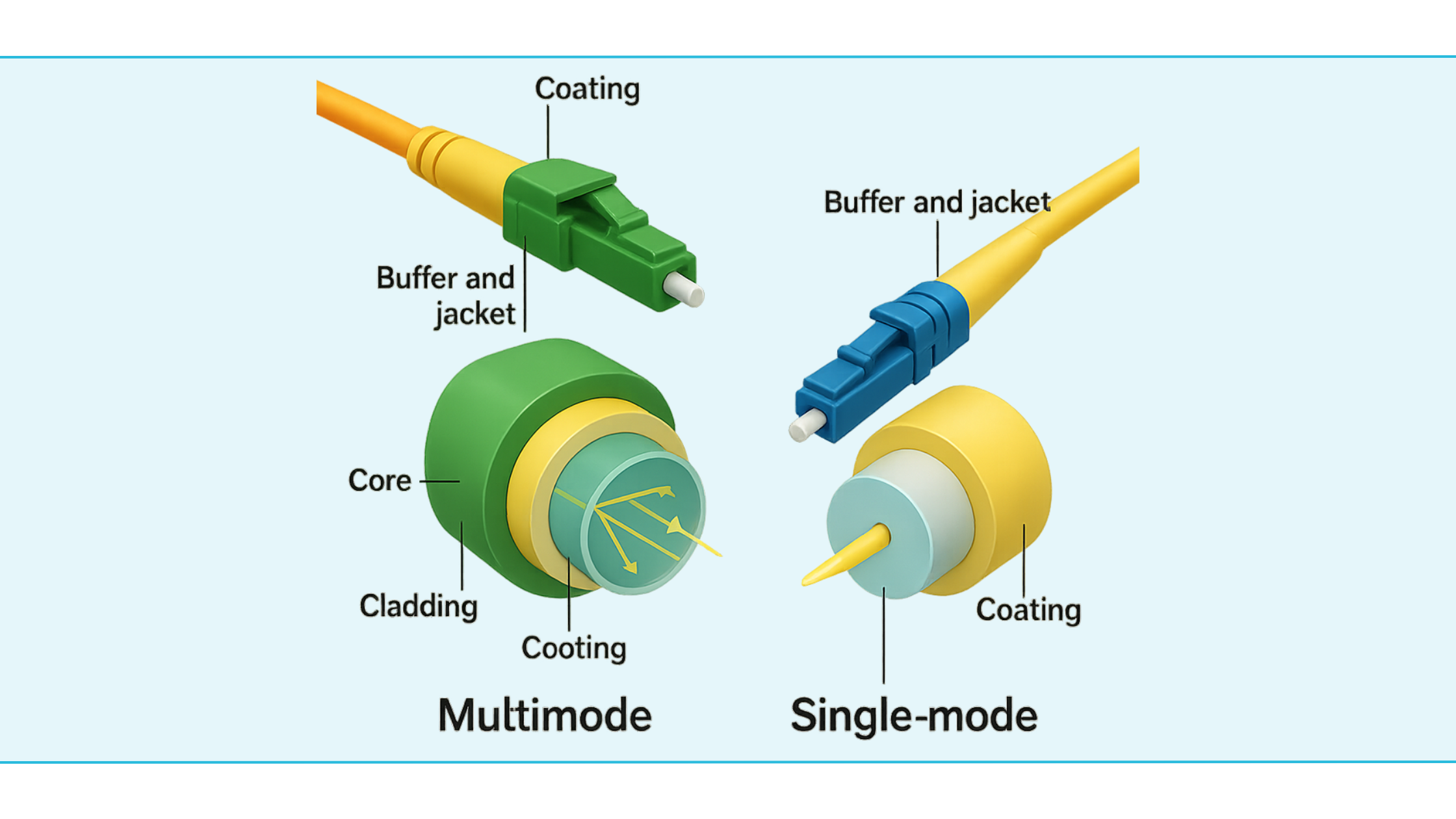

Single‑mode en multimode: het verschil

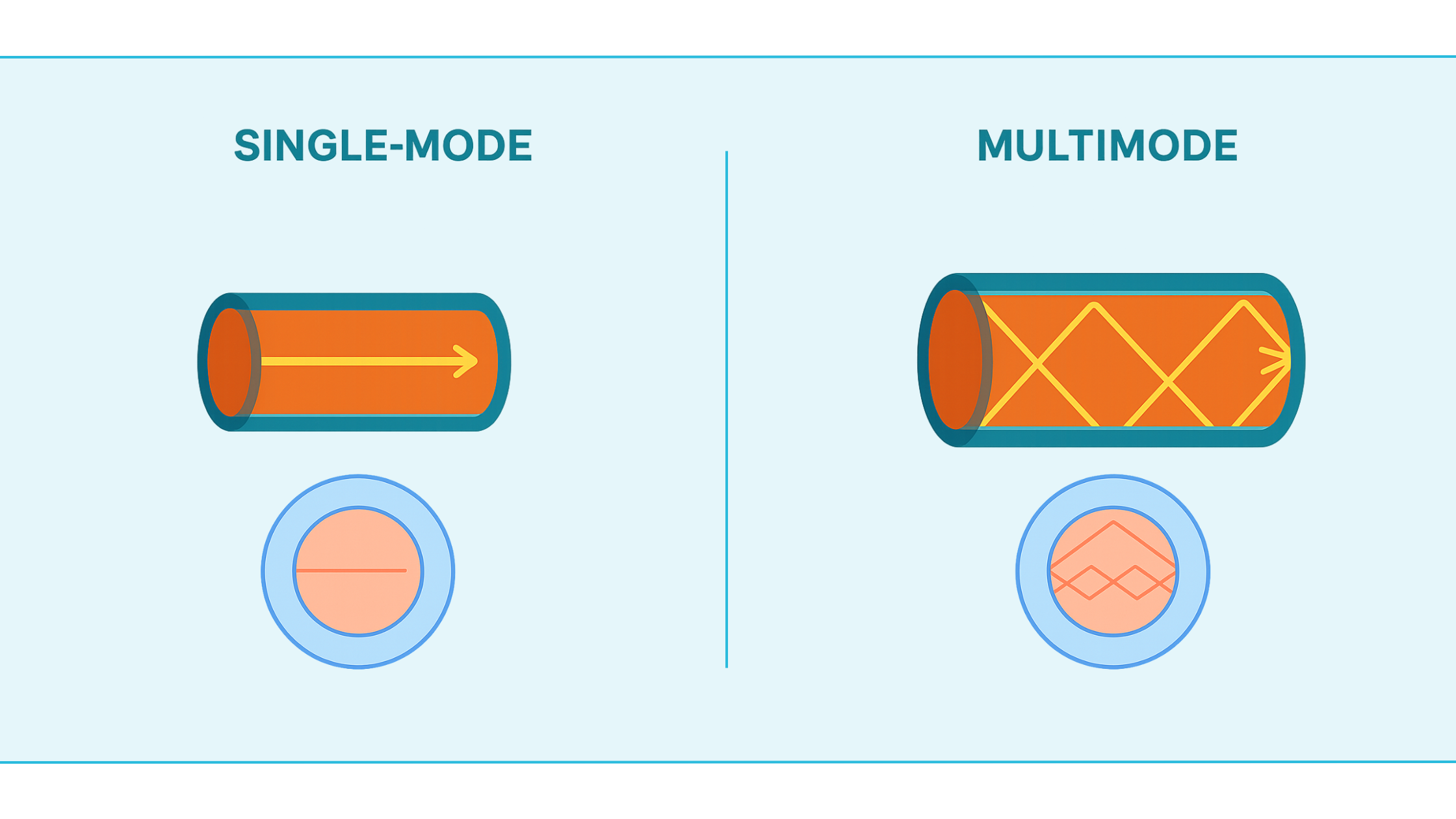

Kerndiameter en voortplanting van licht
Het belangrijkste onderscheid tussen single‑mode en multimode glasvezel is de diameter van de kern. Single‑mode vezels hebben een zeer kleine kerndiameter van 9 µm of tussen 8 en 10 µm. Hierdoor kan slechts één lichtmodus zich voortplanten en gaat het licht vrijwel recht door de kabel. Dit minimaliseert dispersie en signaalverlies en maakt transmissie over grote afstanden mogelijk.
Multimode vezels hebben daarentegen een veel grotere kerndiameter van 50 µm of 62,5 µm, waardoor meerdere lichtmodi zich tegelijkertijd door de kern kunnen voortplanten. Het licht kaatst onder verschillende hoeken tegen de mantel, wat leidt tot meer dispersie en dus hogere demping. Door deze fysieke verschillen is een glasvezel multimode single mode verschil duidelijk te herkennen: multimode kabels zijn geschikt voor korte afstanden en lagere bandbreedtes, single‑mode kabels voor lange afstanden en hoge bandbreedtes.

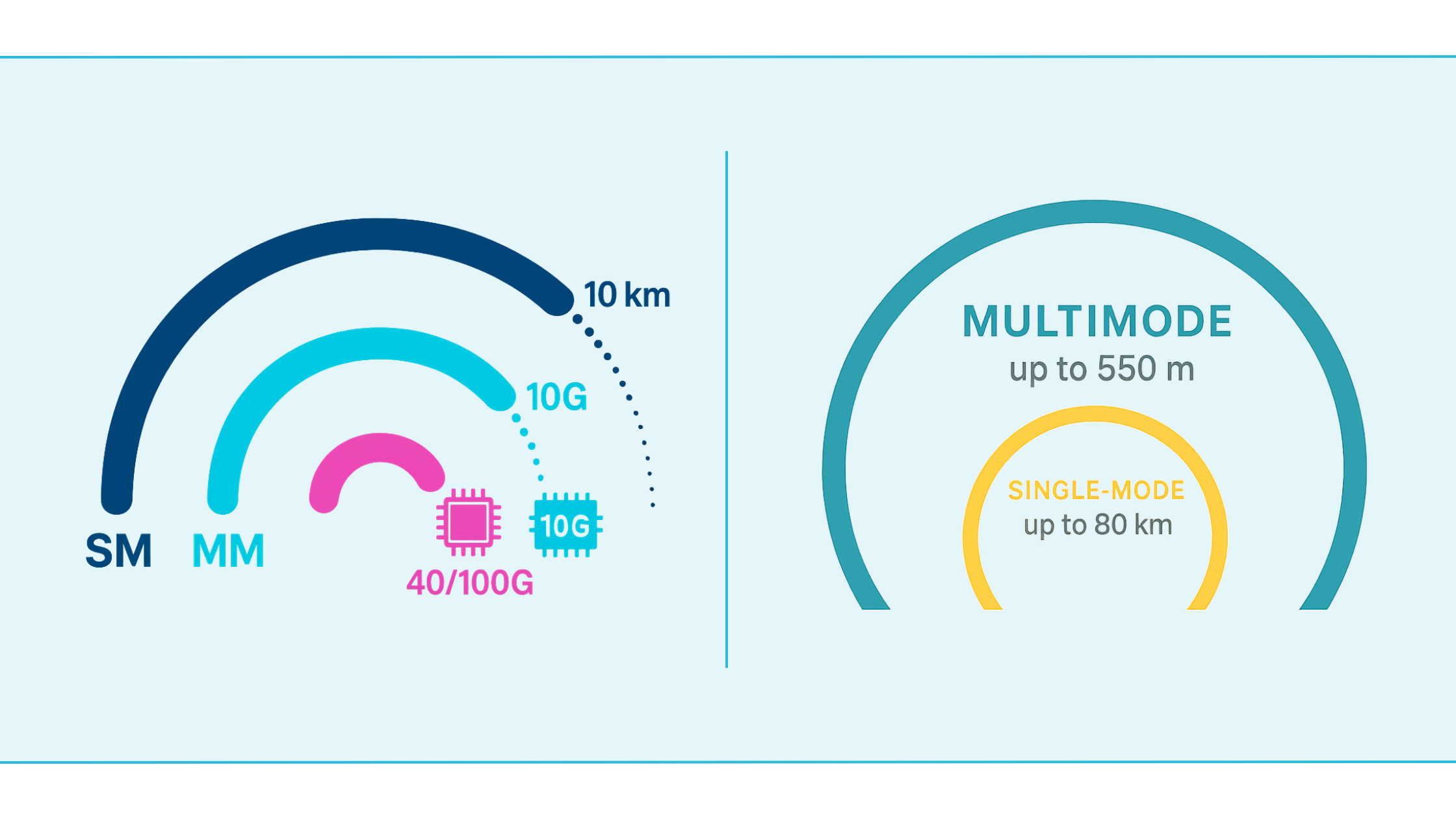

Transmissieafstand en bandbreedte
Single‑mode kabels kunnen gegevens over tientallen kilometers vervoeren zonder dat het signaal versterkt hoeft te worden. Ze ondersteunen bandbreedtes tot 200 Gbps en zijn ideaal voor backbone‑netwerken, verbindingen tussen datacenters en langeafstandstoepassingen zoals regionale netwerken. Multimode kabels daarentegen zijn ontworpen voor transmissies over korte afstanden tot enkele honderden meters, wat ze geschikt maakt voor LAN‑omgevingen, serverracks en storageruimtes. Nieuwere multimode standaard zoals OM4 en OM5 kunnen 10 Gbps tot 550 m en hogere snelheden over kortere afstanden leveren.
Lichtbron en apparatuur
Omdat single‑mode vezels een smalle kern hebben, gebruiken ze een laser als lichtbron. Deze lasers zijn nauwkeurig en produceren licht van één golflengte, wat bijdraagt aan een hoge bandbreedte en lange afstanden. Multimode kabels gebruiken meestal LED’s of VCSEL‑lasers (Vertical Cavity Surface Emitting Laser). LED’s zijn goedkoper maar veroorzaken meer dispersie omdat ze licht met meerdere golflengtes uitzenden. VCSEL‑lasers zijn geoptimaliseerd voor korte afstanden en verbeteren de prestaties van moderne multimode kabels zoals OM3 en OM4.
Kosten van bekabeling en transceivers
Hoewel de prijs van een glasvezelkabel zelf weinig verschilt, zijn de totaalkosten van een multimode systeem vaak lager. Single‑mode transceivers (SFP’s, QSFP’s) zijn complexer en daardoor duurder dan multimode varianten. Multimode kabels hebben grotere kernen en zijn makkelijker te produceren en te hanteren, waardoor de prijs van de kabel iets lager is. Aan de andere kant bieden single‑mode kabels een hogere capaciteit en toekomstbestendigheid, wat op lange termijn kosten kan besparen.
Wat zijn de kenmerken van single‑mode glasvezelkabels?
Single‑mode glasvezels worden vaak aangeduid met OS (Optical Singlemode) en zijn beschikbaar in varianten zoals OS1 en OS2. Hieronder staan de belangrijkste eigenschappen:
▪️Kleine kerndiameter (8–10 µm): Dit zorgt voor slechts één voortplantingsmodus en minimale dispersie.
▪️Hoge bandbreedtecapaciteit en lage demping: Dankzij de kleine kerndiameter kan licht verder reizen zonder versterking, wat single‑mode ideaal maakt voor afstanden tot 80 km en zelfs meer dan 200 km wanneer er optische amplifiers worden gebruikt.
▪️Toepassingen: Single‑mode wordt vooral gebruikt voor interconnectie tussen gebouwen, stadsnetwerken, verbindingen tussen datacenters, WAN‑backbones en telecommunicatie.
▪️Nadelen: De vereiste lasers en precisieconnectoren maken single‑mode systemen duurder, en het aansluiten van de minuscule kernen vereist specialistisch gereedschap en training.
Single‑mode varianten
▪️OS1: Binnenbekabeling met een maximale afstand van 10 km en snelheden tot 10 Gbps. Geschikt voor campusverbindingen en metropolitane netwerken.
▪️OS2: Ontworpen voor buitentoepassingen, met afstanden tot 200 km en snelheden tot 100 Gbps. OS2 kabels worden gebruikt voor langeafstands backbones en transcontinentale verbindingen.
Wat zijn de kenmerken van multimode glasvezelkabels?
Multimode kabels, aangeduid met OM (Optical Multimode), zijn verkrijgbaar in verschillende generaties: OM1, OM2, OM3, OM4 en OM5. Belangrijke kenmerken:
◽Grote kerndiameter (50 µm of 62,5 µm). Hierdoor kunnen meerdere lichtmodi zich voortplanten. Dit maakt multimode kabels eenvoudiger te produceren en te hanteren.
◽Lagere bandbreedte en kortere afstanden. Multimode kabels hebben een hogere dispersie en signaaldemping. De maximale afstand verschilt per type; OM1 (62,5 µm) ondersteunt 10 Gbps tot slechts 33 m, OM2 (50 µm) tot 82 m, OM3 tot 300 m, OM4 tot 550 m en OM5 optimaliseert 100 Gbps transmissie en SWDM (Short Wavelength Division Multiplexing).
◽Toepassingen. Multimode wordt gebruikt voor datacenterbekabeling, LAN‑omgevingen, patchkabels in serverracks en korte verbindingen binnen gebouwen.
◽Nadelen. Door de grotere kern zijn multimode systemen gevoelig voor modale dispersie en dus beperkt in afstand en bandbreedte.
Multimode varianten
▪️OM1: Oudere standaard met 62,5 µm kern. 10 Gbps tot 33 m.
▪️OM2: 50 µm kern, 10 Gbps tot 82 m.
▪️OM3: Laser geoptimaliseerde 50 µm kern, 10 Gbps tot 300 m en 100 Gbps tot 70 m.
▪️OM4: Verbeterde laser geoptimaliseerde kabel, 10 Gbps tot 550 m en 100 Gbps tot 150 m.
▪️OM5: Nieuwe standaard met SWDM‑technologie, 100 Gbps met 4 golflengten op één vezel.
Technische begrippen rond glasvezel
Om het glasvezel multimode single mode verschil goed te begrijpen, is het handig een aantal technische termen te kennen:
▪️Brekingsindex: beschrijft hoe licht vertraagt in een materiaal. De kern heeft een hogere brekingsindex dan de mantel, zodat licht wordt gereflecteerd en in de kern blijft.
▪️Modi: verschillende manieren waarop licht zich door de vezel voortplant. Single‑mode ondersteunt één modus, multimode meerdere.
▪️Dispersie: het spreiden van een lichtpuls over tijd, waardoor pulsen breder worden en signalen overlap krijgen. Multimode vezels hebben meer dispersie.
▪️Demping: signaalverlies per afstandseenheid. Single‑mode heeft een lage demping (< 0,3 dB/km); multimode heeft hogere demping.
De voordelen van glasvezel ten opzichte van koper
Glasvezel biedt tal van voordelen ten opzichte van traditionele koperen kabels:
▪️Hoge bandbreedte en snelheid. Lichtsignalen in glasvezel kunnen hoge frequenties aan waardoor datasnelheden tot tientallen gigabits per seconde mogelijk zijn.
▪️Lange afstanden. Single‑mode kabels kunnen gegevens over kilometers transporteren zonder herhaling. Koper daarentegen heeft veel kortere reikwijdtes.
▪️Immuun voor elektromagnetische storingen. Omdat glasvezel niet geleidend is, is het ongevoelig voor elektromagnetische interferentie en veroorzaakt het zelf geen storing.
▪️Beveiliging. Het is moeilijker een glasvezelverbinding af te tappen, waardoor de kans op afluisteren kleiner is.
▪️Lager gewicht en kleinere diameter. Glasvezelkabels zijn lichter en dunner dan koperkabels met vergelijkbare capaciteit, wat installatie vergemakkelijkt en ruimte bespaart.
Nadelen zijn onder andere de hogere installatiekosten, de fragiliteit en de noodzaak van optische‑elektrische omzetters. Toch wegen de voordelen zwaarder voor toepassingen die hoge bandbreedte, lange afstand en betrouwbaarheid vereisen.
Waarom kiezen voor single‑mode of multimode?
Single‑mode: lange afstand en hoge capaciteit
Single‑mode glasvezel is de beste keuze wanneer:
▪️De afstand tussen knooppunten groter is dan 550 m of tot tientallen kilometers.
▪️De applicatie extreem hoge bandbreedte vereist (bijvoorbeeld 40 Gbps, 100 Gbps of hoger).
▪️De infrastructuur toekomstbestendig moet zijn; single‑mode ondersteunt geavanceerde technieken zoals DWDM en CWDM.
▪️U verbindingen maakt tussen datacenters, gebouwen of stadsnetwerken.
Hoewel de initiële kosten hoger zijn, besparen single‑mode netwerken op lange termijn door hun capaciteit en flexibiliteit.
Multimode: korte afstand en kostenbesparing
Kies multimode glasvezel wanneer:
▪️De verbinding binnen één gebouw, datacenter of serverrack ligt (typische afstanden tot 550 m).
▪️De snelheidseisen liggen tussen 1 Gbps en 10 Gbps voor OM1/OM2 of tot 100 Gbps voor OM4/OM5.
▪️Kosten per poort (transceiver) beperkt moeten blijven; multimode transceivers en kabels zijn goedkoper.
▪️Eenvoudige installatie van patchkabels gewenst is; de grotere kern vergemakkelijkt connectorisatie.
Richtlijnen voor het kiezen van de juiste kabel
▪️Bepaal de afstand en bandbreedte. Analyseer de vereisten van uw netwerk. Heeft u alleen een serververbinding binnen een rack nodig of moeten gebouwen kilometers verderop worden verbonden?
▪️Kies de juiste standaard. Voor korte afstanden (tot 300 m) is OM3 of OM4 geschikt, voor langere afstanden OM5 of single‑mode. Voor 40 Gbps of hoger op middellange afstand is OM4 een goede keuze; OS2 single‑mode is beter voor lange afstanden en hogere snelheden.
▪️Controleer hardwarecompatibiliteit. Niet alle switches en NICs ondersteunen zowel multimode als single‑mode. Vaak is de kleurcodering een indicatie: geel voor single‑mode en oranje/aqua voor multimode.
▪️Plan voor de toekomst. Als u weet dat uw netwerk de komende jaren een upgrade naar 100 Gbps of 400 Gbps nodig heeft, investeer dan in single‑mode infrastructuur om latere vervanging te voorkomen.
Hoe leg je een glasvezel netwerk aan?
Voorbereiding en ontwerp
Het aanleggen van een glasvezelnetwerk vereist zorgvuldig ontwerp:
▪️Padplanning: bepaal de route voor de kabels. Vermijd scherpe bochten en kies beschermbuizen of kabelgoten.
▪️Type kabel: kies binnenkabels of buitenkabels met extra bescherming tegen vocht en knaagdieren.
▪️Kabelcapaciteit: plan voldoende vezelpaarreserves; extra vezels in een kabel kunnen toekomstige uitbreidingen faciliteren.
Installatie
▪️Blazen of trekken: Glasvezelkabels kunnen worden geblazen door microducts of getrokken door kabelgoten. Houd de minimale buigradius in acht en gebruik glijmiddelen bij lange trajecten.
▪️Strippen en connectoriseren: De buitenmantel en coating worden verwijderd, waarna de vezel met speciale apparatuur (zoals een vezelstripper en cleaver) wordt voorbereid.
▪️Lassen of connectoren monteren: Vezels kunnen permanent worden gelast met een fusielasmachine of voorzien van connectoren (LC, SC, ST). Voor patchkabels zijn LC‑connectoren het meest gebruikelijk.
▪️Testen: Met OTDR (Optical Time Domain Reflectometer) en optische vermogensmeters wordt gecontroleerd of de demping en reflectie binnen de normen vallen.
▪️Labelen en documenteren: Label elke vezel en houd een schema bij van welke kern naar welk apparaat gaat.
Onderhoud en troubleshooting
Onderhoud van glasvezel is relatief laag, maar regelmatige inspectie van connectoren, schoonmaak met vezelreinigers en periodiek testen voorkomt storingen. Bij problemen is het belangrijk om te controleren of de vezel beschadigd is, connectoren vervuild zijn of transceivers defect zijn. Een multimode kabel kan leiden tot hogere bitfouten wanneer de afstand te groot is. Bij single‑mode kan een slechte lase kwaliteitsproblemen veroorzaken.
Glasvezel tegenover koper: wanneer kies je welke?
Hoewel glasvezel in veel situaties superieur is, zijn er gevallen waarin koperen kabel nog steeds de voorkeur heeft:
▪️Kosten voor korte afstanden: Koper is goedkoper voor korte Ethernetverbindingen (tot 100 m). CAT6A‑koper ondersteunt 10 Gbps en is goedkoper dan multimode glasvezel.
▪️Voeding over kabel (PoE): Koper kan stroom leveren aan apparaten zoals access points en IP‑camera’s; glasvezel kan dat niet.
▪️Eenvoudige installatie: RJ‑45 aansluitingen zijn makkelijker aan te sluiten dan glasvezelconnectoren.
Toch kiezen steeds meer organisaties voor glasvezel vanwege de bandbreedte, de afstand en de betrouwbaarheid. Met de opkomst van 40 Gbps en 100 Gbps netwerken is glasvezel vrijwel onmisbaar.
Nieuwe ontwikkelingen in glasvezel
De glasvezelindustrie staat niet stil. Enkele trends zijn:
▪️SWDM en WDM in multimode: Nieuwe OM5‑kabels ondersteunen Short Wavelength Division Multiplexing (SWDM) waarmee meerdere golflengten door één kabel worden verzonden, vergelijkbaar met WDM in single‑mode. Hierdoor kunnen hogere snelheden worden gerealiseerd zonder afstandsverlies.
▪️Hogere snelheden: Er zijn single‑mode systemen die 400 Gbps en 800 Gbps ondersteunen. In laboratoria wordt al gewerkt aan 1,6 Tbps transceivers.
▪️Verbeterde las‑ en connector technologie: Met geautomatiseerde fusielasmachines en voorgeassembleerde connectoren wordt glasvezel installeren sneller en toegankelijker.
▪️PON (Passive Optical Network) voor FTTx: Glasvezel wordt steeds meer gebruikt voor Fiber‑to‑the‑Home (FTTH) en Fiber‑to‑the‑Business (FTTB), waarbij passieve splitters worden gebruikt om een enkele vezel over meerdere gebruikers te verdelen.
Samenvatting van het glasvezel multimode single mode verschil
Het glasvezel multimode single mode verschil draait om kerndiameter, afstand, bandbreedte en kosten. Single‑mode glasvezel heeft een kleine kern (9 µm), ondersteunt slechts één lichtmodus, is geschikt voor kilometers lange verbindingen en levert de hoogste bandbreedtes. Multimode glasvezel heeft een grotere kern (50 µm of 62,5 µm), laat meerdere lichtmodi toe en is bedoeld voor korte afstanden binnen gebouwen of datacenters. Single‑mode is duurder qua apparatuur maar biedt toekomstbestendigheid; multimode is voordeliger voor korte afstandstoepassingen.
Conclusie
Glasvezel bekabeling is de ruggengraat van moderne netwerken. Of je nu een LAN in een kantoorgebouw, een datacenter of een breedbandbackbone wilt opzetten, de juiste keuze tussen single‑mode en multimode is cruciaal. Single‑mode kabels bieden de hoogste snelheid en reikwijdte, terwijl multimode kabels kostenbesparend zijn bij kortere afstanden. Door rekening te houden met afstand, bandbreedte, kosten en toekomstige uitbreidingen kun je een glasvezelnetwerk ontwerpen dat jarenlang meegaat.
Meer weten of bestellen?
Heb je hulp nodig bij het kiezen van de juiste glasvezel kabel voor jouw netwerk? Neem contact op met onze experts voor vrijblijvend advies. Wij bieden zowel single‑mode als multimode glasvezelkabels, connectoren en transceivers. Bekijk onze webshop voor meer informatie of vraag direct een offerte aan.
Op zoek naar hoogwaardige glasvezel patchkabels? Bekijk Grayle’s uitgebreide assortiment en kies de perfecte oplossing voor jouw project!
Meer weten over glasvezeloplossingen? Bezoek onze kennisbank!
Veelgestelde vragen (FAQ)
Wat is het grootste verschil tussen single-mode en multimode glasvezel?
Het grootste verschil is de kerndiameter: single-mode heeft een kern van 9 µm en laat één lichtmodus door, waardoor het ideaal is voor lange afstanden en hoge bandbreedtes. Multimode heeft een grotere kern (50–62,5 µm) en laat meerdere lichtmodi toe, wat het geschikt maakt voor korte afstanden.
Hoe ver kan een single-mode glasvezelkabel signalen transporteren?
Single-mode kabels kunnen zonder versterking afstanden van 40 tot 80 km bereiken. Met versterkers (EDFA’s) kunnen afstanden tot honderden kilometers worden overbrugd.
Wat is de maximale snelheid van multimode glasvezel?
OM4 multimode kabels ondersteunen 100 Gbps tot 150 m en 10 Gbps tot 550 m. De nieuwste OM5 standaard verhoogt de capaciteit met SWDM, maar de afstand blijft beperkt.
Zijn single-mode transceivers compatibel met multimode kabels?
Nee. Single-mode en multimode kabels mogen niet rechtstreeks worden gekoppeld. De verschillende kerndiameters en lichtmodi maken dat een single-mode transceiver niet goed werkt met een multimode kabel. Wel kunnen beide typen via actieve apparatuur worden verbonden.
Hoe herken ik single-mode en multimode kabels?
Single-mode kabels zijn vaak geel gekleurd en gemarkeerd met OS1 of OS2. Multimode kabels zijn oranje (OM1/OM2) of aqua (OM3/OM4/OM5).
Wat zijn OM en OS in glasvezel?
OM staat voor Optical Multimode; OS staat voor Optical Singlemode. OM-varianten (OM1-OM5) verschillen in kerndiameter en prestatie; OS1 en OS2 zijn varianten van single-mode met verschillende afstanden en demping.
Welke connectoren worden gebruikt bij glasvezel?
De meest voorkomende zijn LC-connectoren voor zowel single-mode als multimode. Andere types zijn SC, ST en MPO/MTP voor high-density verbindingen.
Is glasvezel altijd beter dan koper?
Niet altijd. Voor korte afstanden en wanneer stroomvoorziening via PoE nodig is, kan koper praktischer en goedkoper zijn. Glasvezel biedt wel hogere snelheid en is storingsvrij, maar vereist optische omzetters.
Kan ik een multimode netwerk upgraden naar single-mode?
Ja, maar het vereist vaak het vervangen van kabels en transceivers. Overweeg bij het ontwerp toekomstig gebruik en kies eventueel direct voor single-mode om dure upgrades te voorkomen.
Wat betekent SWDM?
SWDM staat voor Short Wavelength Division Multiplexing. Het is een technologie die meerdere golflengten gebruikt in multimode kabels (vooral OM5) om hogere snelheden te bereiken zonder de afstand te verkorten.
