Glasvezel Pigtails & Adapters: Basis, Montage en Tips
Glasvezeltechnologie vormt de ruggengraat van moderne netwerken dankzij zijn hoge datasnelheden, lage latency en betrouwbaarheid. Binnen deze wereld spelen pigtails en glasvezeladapters een cruciale rol: ze vormen de schakel tussen vaste glasvezelkabels en netwerkapparatuur zoals patchpanelen en ODF-kasten.
In dit artikel lees je wat een pigtail glasvezel is, hoe deze verschilt van andere kabeltypes en hoe je glasvezel pigtails & adapters aansluiten op een correcte manier. De informatie is gebaseerd op de expertise van Grayle, leverancier van professionele glasvezelcomponenten.

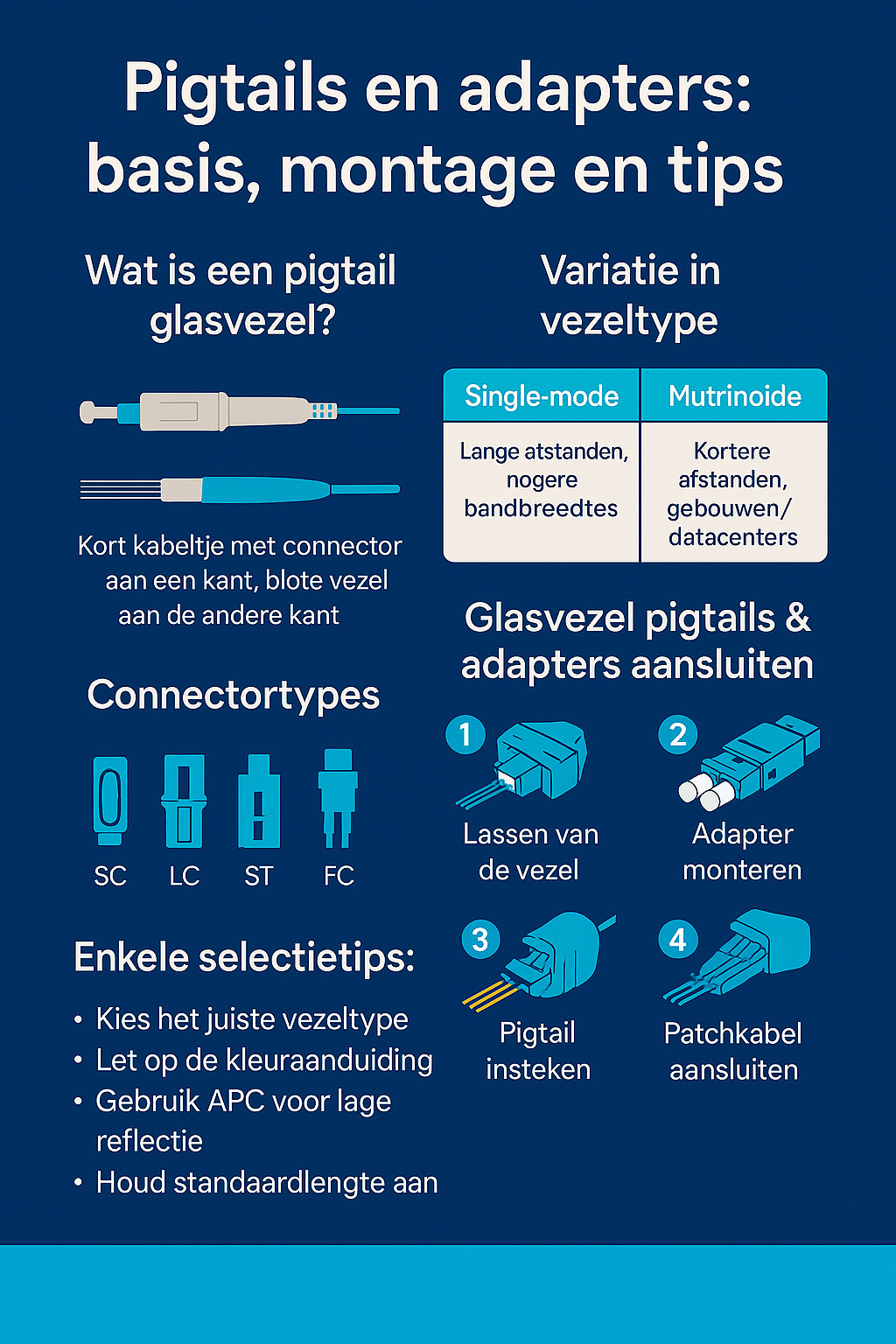

Wat is een pigtail glasvezel?
Een glasvezel pigtail is een kort stuk glasvezelkabel met aan één zijde een fabriek-af gemonteerde connector en aan de andere zijde een ontmantelde, blote vezel.
▪️Connector aan één kant: bijvoorbeeld SC, LC, ST of FC-connector.
▪️Blote vezel aan de andere kant: ongeveer 30 mm blootliggende vezel voor fusielassen.
▪️Gebruik: in patchpanelen, splicedozen of FTTH-installaties om de vaste glasvezelkabel professioneel af te werken.
De connectorzijde is gepolijst (APC of UPC) voor minimale reflectie, terwijl de laszijde wordt versmolten met de vaste kabel.

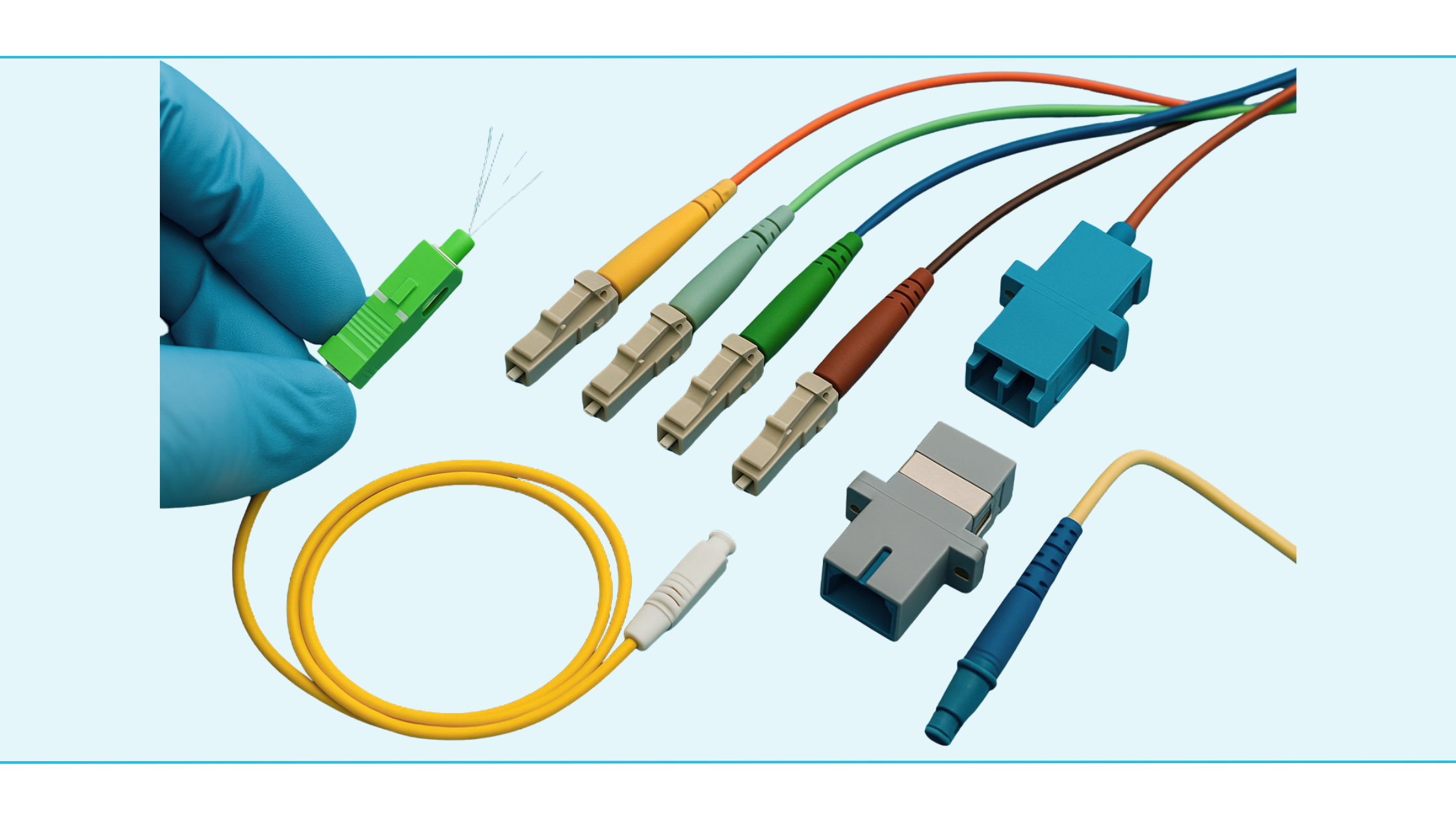

Verschil tussen pigtail en patchkabel
Een pigtail heeft één connector en één laszijde, een patchkabel heeft aan beide uiteinden connectoren.
▪️Pigtail: wordt vastgelast aan de inkomende glasvezel.
▪️Patchkabel: verbindt apparatuur of panelen onderling.
Voordelen van pigtails:
▪️Professionele afwerking met lage reflectie.
▪️Snellere installatie via fusielassen.
▪️Minder insertieverlies dan bij mechanische connectoren.
Variatie in vezeltype (overzichtstabel)
|
Vezeltype |
Kern / Cladding |
Polijsting & kleur |
Typische connector |
Toepassing & afstand |
Opmerkingen |
|
Singlemode (OS2) |
9/125 µm |
APC (groen) / UPC (blauw) |
SC/APC, LC/APC |
Lange afstanden, backbone, FTTH |
single-mode pigtail, lage demping, ideaal voor kabel glasvezel aansluiting |
|
Multimode (OM3) |
50/125 µm |
UPC, aqua |
LC/UPC, SC/UPC |
Datacenters & gebouwen, 10 G tot 300 m |
Voor glasvezel pigtails & adapters aansluiten in ODF-systemen |
|
Multimode (OM4) |
50/125 µm |
UPC, violet/paars |
LC/UPC, SC/UPC |
Datacenters, 10 G tot 550 m / 40 G tot 150 m |
Hogere bandbreedte, populaire multimode pigtail |
Tip: Gebruik altijd dezelfde vezelklasse en polijsting aan beide zijden (OS2↔OS2, OM3↔OM3, APC↔APC). Kies LC voor hoge dichtheid, SC voor robuuste installaties.
Glasvezeladapters: koppelen en verbinden
Een glasvezeladapter (coupler) verbindt twee connectoren met elkaar.
▪️Simplex, duplex of quad: afhankelijk van het aantal vezels.
▪️Singlemode of multimode: herkenbaar aan kleur (groen/blauw voor OS2, aqua/violet voor OM3/OM4).
▪️Montage: in patchpanelen of ODF’s; connectoren klikken vast in de adapter via een keramische split-sleeve voor nauwkeurige uitlijning.
Adapters zorgen voor een stabiele verbinding tussen pigtails en patchkabels met minimale verliezen.
Glasvezel pigtails & adapters aansluiten (stappenplan)
1. Voorbereiding
▪️Zorg voor een schone werkplek.
▪️Benodigd: fusielasmachine, stripper, cleaver, OTDR of powermeter.
▪️Controleer connector- en vezeltype (OS2 of OM3/OM4).
2. Lassen van de pigtail
▪️Strip de vezel (ca. 30 mm).
▪️Reinig met alcohol.
▪️Cleave haaks.
▪️Fuseer de vezels in de lasmachine.
▪️Bescherm de las met een krimphuls.
▪️Test de demping (doel < 0,1 dB).
3. Monteren van de adapter
▪️Plaats de adapter in het patchpaneel.
▪️Verwijder de beschermkapjes en klik de connectoren vast.
▪️Sluit aan de andere zijde de patchkabel aan.
Zo creëer je een betrouwbare, onderhoudsvriendelijke verbinding.
Selectietips bij aankoop
▪️Vezeltype: singlemode (OS2) voor lange afstand, multimode (OM3/OM4) voor korte interne trajecten.
▪️Connector: SC of LC, afhankelijk van apparatuur.
▪️Lengte: meestal 2–3 m, met 30 mm striplengte.
▪️Adaptertype: simplex, duplex of quad.
▪️Kleurcodering: volg de norm (groen/blauw = singlemode, aqua/violet = multimode).

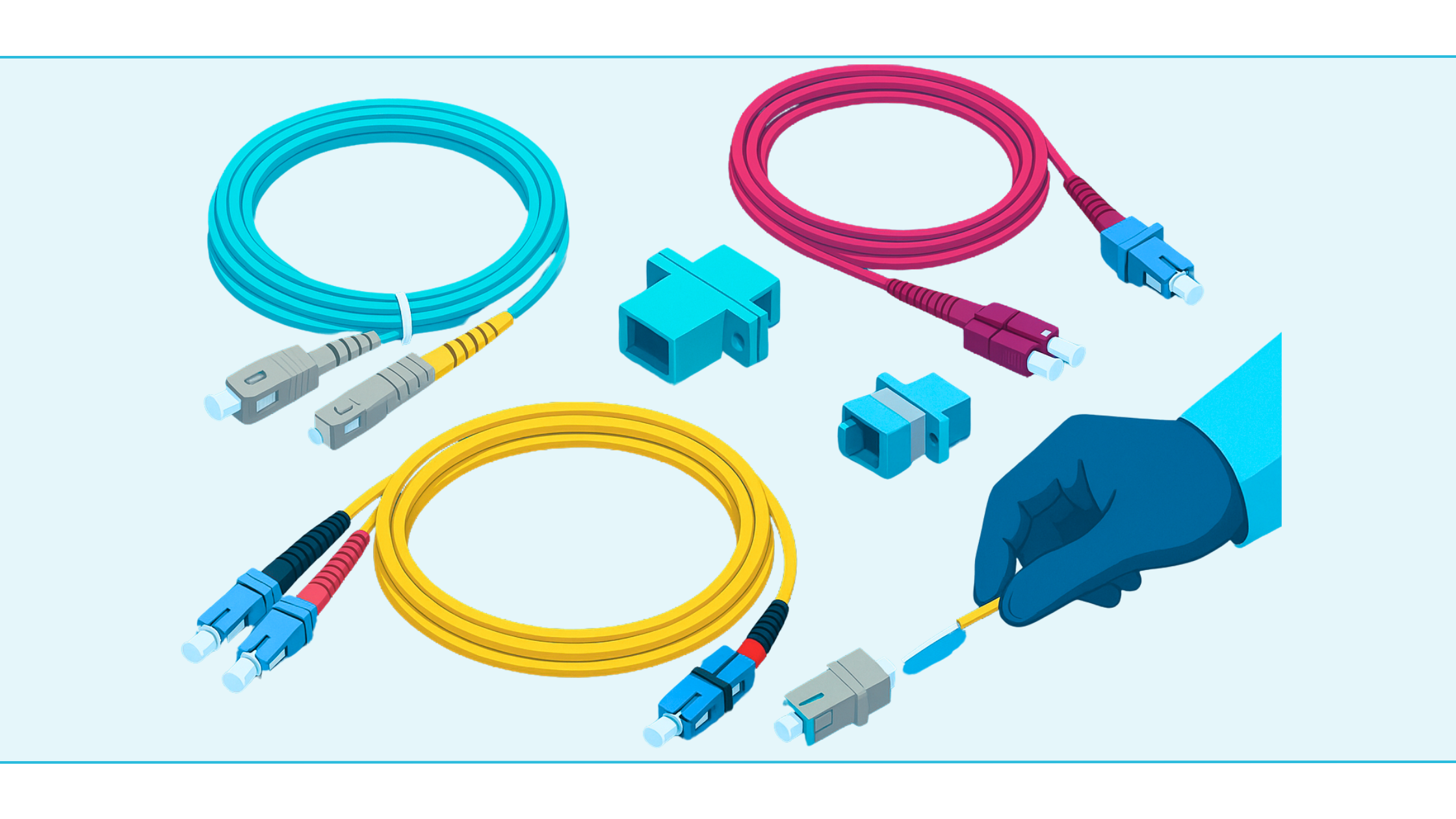

Onderhoud en troubleshooting
▪️Houd connectoren en adapters schoon (fiber cleaner of alcoholdoekje).
▪️Gebruik beschermkapjes op ongebruikte poorten.
▪️Vermijd te kleine buigradius.
▪️Label kabels en poorten voor onderhoud.
▪️Test regelmatig met OTDR of powermeter.
Toepassingen in FTTH en datacenters
FTTH:
De inkomende OS2-kabel wordt in de FTU gelast aan SC/APC pigtails, die naar het patchpaneel of ONT lopen.
Datacenters:
Gebruik LC/UPC pigtailsets (OM3 of OM4) met kleurcodering om snel verbindingen te identificeren. Quad-adapters of MPO/MTP-modules zorgen voor high-density-verbindingen.
Grayle’s assortiment pigtails en adapters (beknopt)
Grayle levert een compleet assortiment voor professionele glasvezelinstallaties:
▪️Pigtails: OS2 (APC/UPC) en OM3/OM4 (UPC), 2–3 m, 30 mm striplengte.
▪️Adapters (couplers): SC en LC, simplex/duplex/quad, kleurgecodeerd (aqua/violet voor OM3/OM4, groen/blauw voor OS2).
▪️Patchkabels: SC-SC, LC-LC en SC-LC combinaties, geschikt voor glasvezel kabel aansluiten in FTU, ONT en ODF.
Tip: Combineer singlemode alleen met singlemode en multimode alleen met multimode, en houd APC of UPC consistent voor optimale prestaties en correcte OTDR-resultaten.
Conclusie
Glasvezel pigtails en adapters zijn onmisbare componenten binnen zakelijke glasvezelnetwerken.
Een pigtail maakt het mogelijk een vaste kabel professioneel af te werken, terwijl adapters betrouwbare koppelingen tussen connectoren verzorgen.
Kies altijd het juiste vezeltype (OS2, OM3, OM4) en connectorvariant (SC of LC), werk schoon en test elke verbinding.
Met de kwaliteitsproducten van Grayle — inclusief single-mode pigtails, multimode pigtails, patchkabels en glasvezeladapters — realiseer je een stabiel, schaalbaar en toekomstbestendig netwerk.
Meer weten of bestellen?
Zoek je naar hoogwaardige glasvezelpigtails en adapters voor jouw netwerk?
Grayle biedt een uitgebreid assortiment singlemode (OS2) en multimode (OM3/OM4) producten, inclusief kleurgecodeerde sets, APC- en UPC-connectoren en SC- en LC-adapters.
Onze experts adviseren je graag over de juiste combinatie voor jouw glasvezel kabel aansluiting — van FTTH tot datacenterinstallatie.
Bezoek onze website of neem contact op voor technisch advies en productondersteuning.
Meer weten over glasvezeloplossingen? Bezoek onze kennisbank!
Veelgestelde vragen (FAQ)
Wat is een pigtail glasvezel en wanneer gebruik je deze?
Een pigtail is een kort glasvezelkabeltje met één connector en één laszijde. Je gebruikt hem om een vaste kabel te voorzien van een connector via fusielassen, bijvoorbeeld in patchkasten of wandboxen.
Wat is het verschil tussen APC en UPC?
APC heeft een schuine polijsthoek van 8° (groen) en levert zeer lage reflectie, ideaal voor singlemode-toepassingen. UPC is vlak gepolijst (blauw) en universeel inzetbaar. Meng APC en UPC nooit in één verbinding.
Hoe lang is een standaard pigtail?
De meeste pigtails zijn 2–3 meter lang met een striplengte van ongeveer 30 mm. Dit biedt voldoende ruimte voor fusielassen en kabelrouting in patchkasten.
Welke adapter heb ik nodig?
Kies een adapter die past bij zowel connector als vezeltype: aqua of violet voor multimode (OM3/OM4), blauw of groen voor singlemode (OS2). Let ook op het polijsttype (APC of UPC).
Kan ik zelf pigtails installeren?
Alleen met de juiste lasapparatuur en ervaring. Het wordt aanbevolen om dit over te laten aan een gecertificeerde installateur om een betrouwbare fusielas en minimale demping te garanderen.
Wat gebeurt er als ik een single-mode pigtail gebruik op een multimode kabel?
Dat wordt afgeraden. Een single-mode pigtail (OS2) heeft een veel smallere kern dan een multimode kabel (OM3 of OM4). Daardoor wordt licht niet goed overgedragen, wat leidt tot hoge demping en reflectie. Gebruik altijd dezelfde vezelklasse aan beide zijden van de verbinding.
Hoe herken ik of mijn glasvezeladapter geschikt is voor APC of UPC?
Controleer de kleur van de adapter en connector. Groen duidt op APC-type (schuin gepolijst), blauw op UPC-type (vlak gepolijst). APC en UPC zijn niet compatibel — combineren veroorzaakt reflectie en signaalverlies.
Wat is het voordeel van een kleurgecodeerde pigtailset?
Kleurgecodeerde sets, zoals de LC/UPC OM3-pigtailset van Grayle, besparen installatietijd en voorkomen fouten. Elke kleur correspondeert met een vezelnummer volgens TIA/EIA-598, wat identificatie in patchpanelen en datacenters vereenvoudigt.
Welke invloed heeft de lengte van de pigtail op de prestaties?
De standaardlengte van 2–3 meter biedt voldoende marge voor lassen zonder extra demping. Te lange pigtails kunnen leiden tot lusvorming of knikken; te korte kabels veroorzaken trekspanning. Kies de lengte op basis van de indeling van de patchkast.
Moet ik glasvezeladapters regelmatig vervangen?
Niet standaard, maar bij slijtage of vervuiling wel. De keramische split-sleeve in de adapter zorgt voor perfecte uitlijning van de ferrules. Stof, slijtage of speling kunnen de prestaties beïnvloeden. Controleer dit tijdens periodiek onderhoud.
