Een betrouwbare netwerkinstallatie begint bij de juiste aansluiting van je Keystone jacks. Dit proces is cruciaal voor een stabiele verbinding en maximale prestaties van je netwerk. Of je nu een Cat.6 kabel gebruikt voor een kantooromgeving of een Cat.7 kabel voor een high-speed thuisinstallatie, een zorgvuldige en nette afwerking is essentieel.

In deze handleiding ontdek je stap voor stap hoe je een Keystone jack correct aansluit en professioneel afwerkt. Inclusief praktische tips, antwoorden op veelgestelde vragen en aanbevelingen voor de juiste tools en accessoires.

Een Keystone jack is een gestandaardiseerde, modulaire connector die wordt gebruikt in netwerkinstallaties. Deze connectoren maken het mogelijk om twisted-pair kabels, zoals Cat.5e, Cat.6 en Cat.7, aan te sluiten in wandcontactdozen, patchpanelen of andere netwerkinterfaces.

Voordelen van Keystone jacks:

• • Modulair ontwerp: Geschikt voor een breed scala aan toepassingen, van netwerken tot AV-oplossingen.
• • Gestandaardiseerde afmetingen: Past naadloos in standaard draagframes, patchpanelen en wandcontactdozen.
• • Betrouwbaarheid: Zorgt voor een stabiele verbinding en een professionele uitstraling.

  Waarom is dit belangrijk? Een correct aangesloten Keystone jack minimaliseert signaalverlies en zorgt voor een netwerk dat betrouwbaar en toekomstbestendig is.

Grayle biedt een uitgebreid assortiment Keystone jacks, elk ontworpen voor specifieke toepassingen. Hier zijn de belangrijkste categorieën:

1.
   1. Unshielded (UTP) Keystone jacks:
   • • Geschikt voor standaard netwerken waar afscherming niet nodig is.
   • • Makkelijk te installeren en ideaal voor thuisnetwerken of kantoren met minimale interferentie.
2.
   2. Shielded (STP) Keystone jacks:
   • • Voor gebruik in omgevingen met veel elektromagnetische interferentie.
   • • Geschikt voor high-performance toepassingen, zoals datacenters en industriële netwerken.
3.
   3. Toolless Keystone jacks:
   • • Gereedschapsvrije installatie; perfect voor snelle en eenvoudige aansluitingen.
   • • Geschikt voor zowel UTP- als STP-kabels, afhankelijk van het model.
4.
   4. Compacte en short body Keystone jacks:
   • • Ideaal voor situaties waar ruimte beperkt is, zoals in kleine patchkasten of wandcontactdozen.
5.
   5. Speciale jacks voor Cat.6A en hoger:
   • • Ondersteunen hogere snelheden en betere signaalintegriteit, ideaal voor moderne netwerken.

Overzicht Keystone Jacks:

1. Unshielded Keystone jacks (UTP)

Beschrijving:
Deze Keystone jacks zijn ontworpen voor netwerkinstallaties met UTP-kabels. Ze bieden een eenvoudige oplossing voor standaard toepassingen in omgevingen met weinig elektromagnetische interferentie.

Benodigdheden:

• • UTP-kabel (bijvoorbeeld Cat.5e of Cat.6)

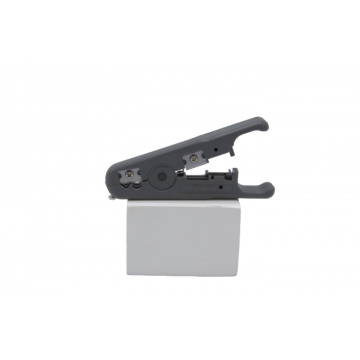

• • Kabelstripper

• • Punchdown tool

  Stappen:

1. 1. Strip ongeveer 5 cm van de buitenmantel van de kabel met een kabelstripper.

2. 2. Sorteer de aders volgens de kleurcode (T568A of T568B) en plaats ze in de kleurgecodeerde sleuven van het jack.

3. 3. Gebruik een punchdown tool om de aders stevig vast te zetten.

4. 4. Knip de overtollige aders af en controleer of de verbinding stevig is.

5. 5. Monteer het jack in een wandcontactdoos of patchpaneel.

2. Shielded Keystone jacks (STP)

Beschrijving:
Deze jacks zijn ontworpen voor gebruik met STP-kabels, wat zorgt voor extra bescherming tegen elektromagnetische interferentie. Ideaal voor industriële toepassingen en high-performance netwerken.

Benodigdheden:

• • STP-kabel (bijvoorbeeld Cat.6A of Cat.7)

• • Kabelstripper

• • Punchdown tool

  Stappen:

1. 1. Strip de kabelmantel en trek de afscherming naar achteren. Verwijder eventuele foliebescherming rond de aderparen.

2. 2. Plaats de aders in de kleurgecodeerde sleuven en zorg dat de afscherming contact maakt met het metalen deel van de jack voor aarding.

3. 3. Gebruik een punchdown tool om de aders stevig vast te zetten.

4. 4. Knip overtollige aders af en monteer het jack in een metalen wandcontactdoos of patchpaneel.

3. Toolless Keystone jacks

Beschrijving:
Deze jacks bieden een snelle en eenvoudige installatie zonder speciaal gereedschap. Geschikt voor zowel UTP- als STP-kabels, afhankelijk van het model.

Benodigdheden:

• • Netwerkkabel (UTP of STP, afhankelijk van het model)

  Stappen:

1. 1. Strip de kabel en sorteer de aders volgens de kleurcode.

2. 2. Open de toolless Keystone jack en plaats de aders in de juiste sleuven.

3. 3. Druk het jack stevig dicht, zodat de aders automatisch vastgezet worden.

4. 4. Controleer of alle verbindingen stevig zijn en monteer het jack in een wandcontactdoos of patchpaneel.

4. Compacte en short body Keystone jacks

Beschrijving:
Deze jacks zijn speciaal ontworpen voor toepassingen waar ruimte beperkt is, zoals in kleine patchkasten of wandcontactdozen.

Benodigdheden:

• • Netwerkkabel (UTP of STP)

• • Punchdown tool

  Stappen:

1. 1. Strip de kabelmantel en sorteer de aders volgens de kleurcode.

2. 2. Plaats de aders in de sleuven van de compacte jack. Zorg dat de kabel strak ligt en zonder twists.

3. 3. Gebruik een punchdown tool om de aders stevig vast te zetten.

4. 4. Knip overtollige aders af en monteer het jack in een patchpaneel of wandcontactdoos.

5. High-performance Keystone jacks voor Cat.6A en hoger

Beschrijving:
Deze jacks ondersteunen hogere snelheden en bieden een uitstekende signaalintegriteit. Ze zijn ideaal voor moderne netwerken in datacenters en bedrijfsomgevingen.

Benodigdheden:

• • STP-kabel (Cat.6A of Cat.7)

• • Kabelstripper

• • Punchdown tool

  Stappen:

1. 1. Strip de kabelmantel en verwijder de foliebescherming rondom de aders. Trek de afscherming naar achteren.

2. 2. Plaats de aders in de kleurgecodeerde sleuven en zorg dat de afscherming correct is aangesloten.

3. 3. Gebruik een punchdown tool om de aders stevig vast te zetten.

4. 4. Monteer het jack in een metalen wandcontactdoos of patchpaneel voor optimale prestaties.

•

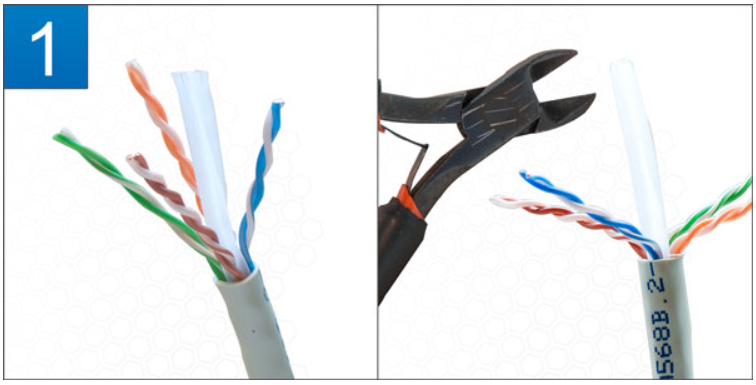

  Stap 1: Strip de kabel
• • Verwijder de buitenmantel van de kabel en knip de kern af met een kniptang.

•

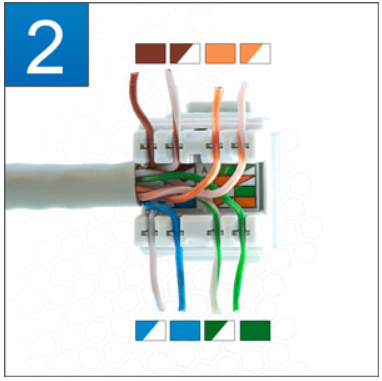

  Stap 2: Positioneer de paren
• • Sorteer de aders volgens de kleurcodering en plaats ze in de juiste sleuven van de Keystone jack.

•

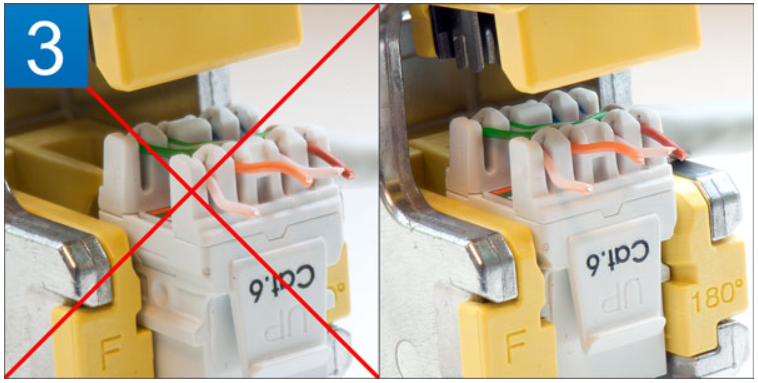

  Stap 3: Schuif in de tang
• • Plaats de Keystone jack in een Keystone tang. Zorg dat deze volledig in de tang hangt.

•

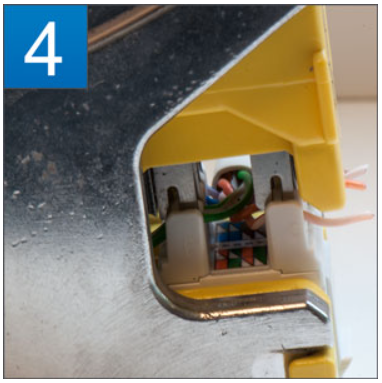

  Stap 4: Knijp de tang dicht

• • Met één beweging worden de draden gesneden en vastgekrimpt.

• •

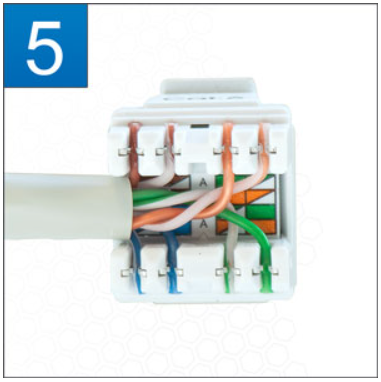

    Stap 5: Afmonteren
  • • Uw Keystone is afgemonteerd!

1. 1.

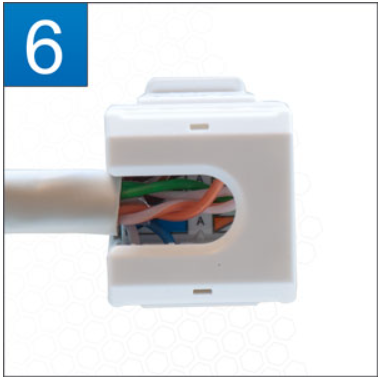

      Stap 6: Afwerking

   2. • Klik het stofkapje op de bovenkant van de Keystone om de installatie af te maken.


• •
    • Kies de juiste jack: Gebruik shielded jacks bij STP-kabels en unshielded jacks voor UTP-kabels.

  • • Respecteer de buigradius: Zorg dat de kabel niet te scherp gebogen wordt om signaalverlies te voorkomen.

  • • Test na installatie: Gebruik een kabeltester om de verbindingen te controleren en te zorgen dat alles correct functioneert.

1. Welke categorie Keystone jack heb ik nodig?
Gebruik dezelfde categorie als je kabel (bijv. Cat.6 kabel met Cat.6 Keystone jack). Voor toekomstige upgrades kun je een hogere categorie kiezen, zoals Cat.6A.

2. Kan ik een shielded kabel gebruiken met een unshielded jack?
Ja, maar je verliest de voordelen van de afscherming. Gebruik bij shielded kabels altijd shielded jacks.

3. Zijn toolless Keystone jacks net zo betrouwbaar als punchdown jacks?
Ja, mits correct geïnstalleerd. Toolless jacks bieden een snellere installatie, maar vereisen een nauwkeurige plaatsing van de kabels.

4. Kan ik een Cat.7 kabel gebruiken met een Cat.6 jack?
Ja, maar om de volledige snelheid en capaciteit van de Cat.7 kabel te benutten, is een Cat.6A of Cat.7 jack aan te raden.

5. Hoe weet ik of mijn installatie correct is uitgevoerd?
Gebruik een kabeltester om te controleren op signaalverlies en correcte aansluitingen.

6. Wat zijn veelvoorkomende fouten bij het aansluiten van Keystone jacks?

• • Het niet respecteren van de buigradius van de kabel.
• • Verkeerde volgorde van aders (T568A/T568B).
• • Onvoldoende stevige verbindingen door verkeerd gebruik van tools.
