Kabel Binnenconstructie: Hoe kies je de juiste UTP-kabel?

Het kiezen van de juiste netwerkkabel is essentieel voor een stabiele, snelle en storingsvrije dataverbinding. Vooral in professionele omgevingen zoals kantoren, industriële installaties of datacenters, speelt de interne constructie van UTP-kabels een grote rol. De termen U/UTP, F/UTP en S/FTP klinken misschien technisch, maar het begrijpen van hun betekenis helpt bij het maken van de juiste keuze voor jouw project.

In deze blog leggen we uit:

In deze blogpost leggen we uit:

▪️Wat de verschillende soorten UTP-kabels zijn.

▪️Hoe afscherming werkt tegen elektromagnetische interferentie (EMI).

▪️Welke kabelcategorie je kiest (Cat5e, Cat6, Cat6A, Cat7A) afhankelijk van snelheid en toepassing.

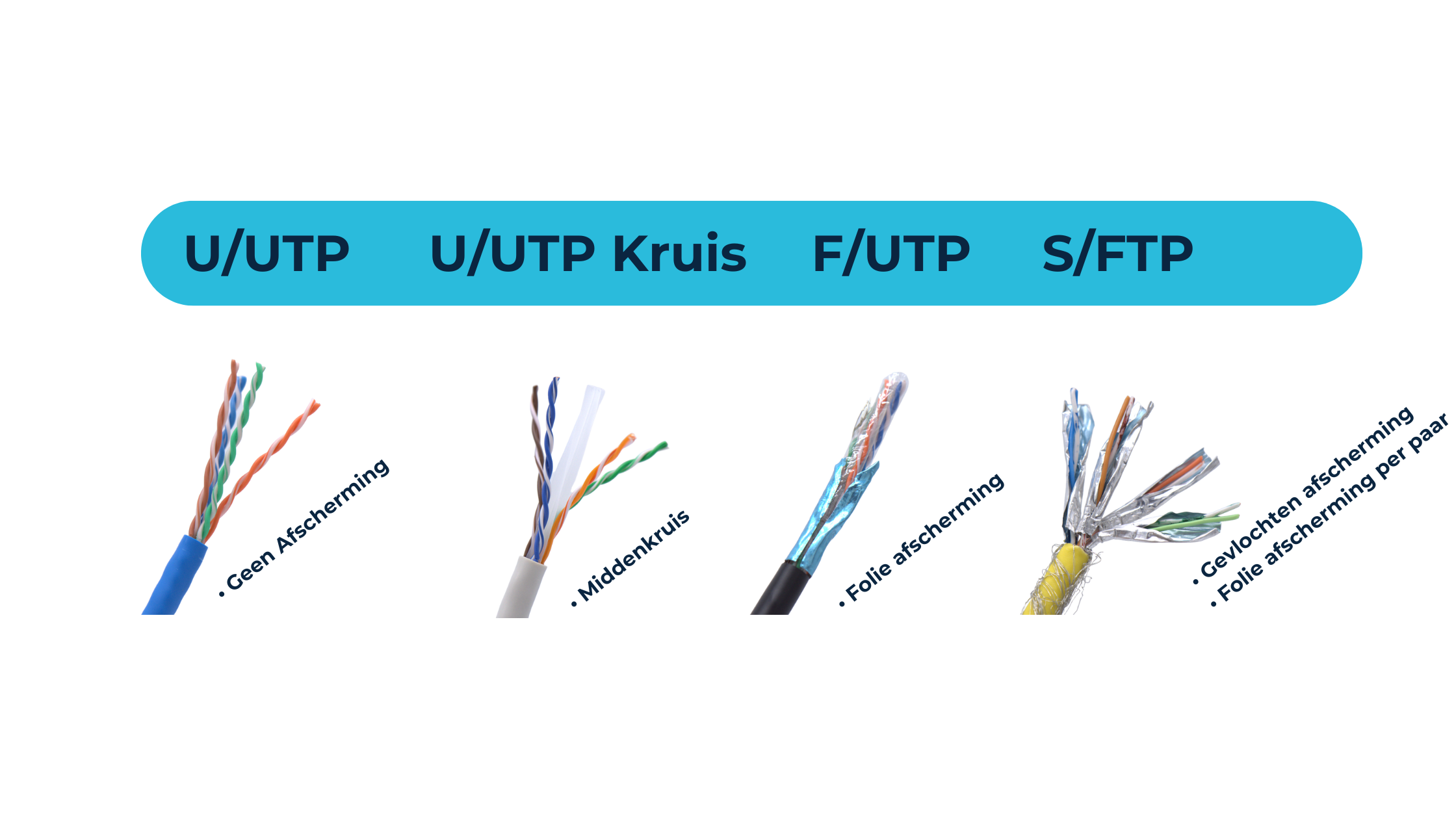

Deze aanduidingen geven aan hoe een kabel is afgeschermd tegen invloeden van buitenaf. Elke kabel bestaat uit vier paren getwiste aders (twisted pair), waarbij afscherming de gegevensoverdracht beschermt tegen storingen.

▪️U/UTP (Unshielded Twisted Pair): De meest gebruikte netwerkkabel zonder afscherming. De twisted pair-strengen zorgen voor ruisonderdrukking. Geschikt voor huisinstallaties of kantoren met minimale EMI.

▪️F/UTP (Foiled Twisted Pair): Heeft een folielaag rond de vier aderpaaren. Biedt betere bescherming tegen EMI dan U/UTP en is aanbevolen voor omgevingen met gemiddelde storing, zoals in kantoorgebouwen met veel elektronische apparaten.

▪️S/FTP (Shielded & Foiled Twisted Pair): Elke twisted pair is individueel omwikkeld met folie en het geheel is afgeschermd met een gevlochten mantel. Deze kabel biedt de hoogste bescherming tegen elektromagnetische interferentie en is ideaal voor datacenters, productieomgevingen en serverruimtes.

Elektromagnetische interferentie kan dataverlies, signaalverslechtering en netwerkstoringen veroorzaken. Daarom is de keuze voor een afgeschermde kabel (zoals S/FTP) in omgevingen met veel ruis cruciaal. Denk aan industriële automatisering, medische installaties of ruimten met zware apparatuur.

▪️U/UTP kabels: Perfect voor thuisnetwerken, kleine kantoren of omgevingen met minimale interferentie. Goedkoop en flexibel, maar niet ideaal voor grote, storingsgevoelige installaties.

▪️F/UTP kabels: Een veilige middenweg. Gebruikt in kantoren of gebouwen waar computers, printers en verlichting interferentie kunnen veroorzaken. Compatibel met keystone jacks en patchpanelen.

▪️S/FTP kabels: Aanbevolen voor kritische netwerken met hoge datasnelheden (zoals Cat6A en Cat7A). De dubbele afscherming voorkomt signaalverlies en maakt deze kabels geschikt voor 10G Ethernet en PoE-toepassingen.

Niet alleen de afscherming, maar ook de categorie van een UTP-kabel bepaalt de prestaties:

▪️Cat5e kabels: Tot 1 Gbps, meestal U/UTP.

▪️Cat6 kabels: Tot 10 Gbps bij korte afstanden. Vaak F/UTP.

▪️Cat6A en Cat7A: Hogere snelheid, betere afscherming. Worden vaak gecombineerd met S/FTP-bouw.

Hoe hoger de categorie, hoe beter de prestaties. Voor toekomstbestendigheid kies je best een shielded foiled twisted pair kabel zoals S/FTP Cat6A of Cat7A.

▪️Analyseer de hoeveelheid elektromagnetische ruis in je omgeving.

▪️Combineer snelheidseisen met fysieke kabelconstructie.

▪️Let op installatiegemak: afgeschermde kabels zijn stijver.

▪️Gebruik hoogwaardige connectoren en accessoires (zoals afgeschermde keystones) om EMI te minimaliseren.

UTP staat voor "Unshielded Twisted Pair", maar er bestaan dus verschillende soorten afschermingen. Of je nu kiest voor een eenvoudige U/UTP-kabel of een professionele S/FTP kabel, hangt volledig af van je omgeving, budget en eisen.

Bij Grayle vind je een compleet assortiment hoogwaardige UTP-kabels in verschillende categorieën en afschermingen – van Cat5e tot Cat7A – zodat je netwerk klaar is voor de toekomst.

 1. Wat is het grootste verschil tussen U/UTP, F/UTP en S/FTP kabels?

U/UTP heeft geen afscherming, F/UTP heeft een enkele folielaag om alle aders, en S/FTP heeft zowel een gevlochten buitenafscherming als folie om elk aderpaar voor maximale bescherming.

 2. Welke kabel is het meest geschikt voor een thuisnetwerk?

Voor een standaard thuisnetwerk is een U/UTP-kabel meestal voldoende, tenzij er veel elektrische apparaten zijn die storing kunnen veroorzaken. In dat geval is F/UTP een betere optie.

 3. Wat zijn de voordelen van S/FTP kabels?

Maximale bescherming tegen EMI, ideaal voor datacenters of PoE toepassingen.

4. Kan ik U/UTP en F/UTP/S/FTP kabels in één netwerk combineren?

Ja, je kunt verschillende soorten kabels combineren in één netwerk, maar houd er rekening mee dat de zwakste schakel de algehele netwerkprestaties kan beïnvloeden.

 5. Heeft afscherming invloed op de snelheid van de kabel?

Nee, afscherming beschermt tegen storingen, maar heeft geen directe invloed op de snelheid van de kabel. De snelheid wordt bepaald door de categorie van de kabel (bijv. Cat6, Cat6a, Cat7).

 6. Wat is elektromagnetische interferentie (EMI)?

EMI is storing door elektrische of magnetische bronnen (zoals motoren, verlichting of zendapparatuur) die netwerksignalen verstoren.

 7. Zijn S/FTP-kabels altijd beter dan U/UTP-kabels?

Niet per se. Hoewel S/FTP de beste bescherming biedt tegen storingen, zijn ze ook duurder en minder flexibel. U/UTP is voldoende voor netwerken in niet-storingsgevoelige omgevingen.

 8. Welke netwerkkabel is het beste voor een kantooromgeving?

Een F/UTP-kabel wordt vaak aanbevolen voor kantoren vanwege de matige elektromagnetische interferentie. Voor grotere netwerken met veel apparatuur is S/FTP een betere keuze.

 9. Zijn afgeschermde kabels lastiger te installeren dan U/UTP-kabels?

Ja, afgeschermde kabels zijn meestal iets dikker en minder flexibel, wat de installatie uitdagender kan maken. Bovendien moeten afschermingen goed geaard worden om effectief te zijn.

 10. Hoe weet ik welke kabel geschikt is voor mijn project?

Dit hangt af van je omgeving, budget en toekomstige uitbreidingen. U/UTP is goed voor basistoepassingen, F/UTP biedt extra bescherming in kantoren en S/FTP is ideaal voor storingsgevoelige omgevingen zoals datacenters.

11. Kan ik verschillende soorten UTP combineren in één netwerk?

Ja, maar het zwakste segment bepaalt de prestatie van het geheel.

12. Wat betekent 'vier paren' in een netwerkkabel?

Het zijn vier aderpaaren (twisted pair) die samen de signalen overdragen. Belangrijk voor hogere datasnelheden.
