Patchkabel Kleuren & Volgorde: Complete Gids

Patchkabels zijn de aderen van moderne netwerken. Zonder hen zouden computers, servers, routers en switches niet met elkaar communiceren. Ze zijn verkrijgbaar in diverse categorieën — zoals patchkabel Cat5e, patchkabel Cat6, Cat6a patchkabels en Cat7 patchkabels — maar naast snelheid en prestaties is er nog een factor die vaak over het hoofd wordt gezien: kleur.

De patchkabel kleuren zijn in de loop der tijd een cruciaal hulpmiddel geworden voor netwerkbeheerders, installateurs en datacenter-technici. Kleuren helpen bij het structureren van een netwerk, maken foutdiagnose eenvoudiger en zorgen voor overzicht in omgevingen waar honderden kabels naast elkaar liggen.

In deze uitgebreide kennisbankgids duiken we dieper in de wereld van patchkabel kleuren en hun volgorde. We bespreken de meest gebruikte kleuren, hun toepassingen in de praktijk, de rol van categorieën zoals Cat5e, Cat6 en Cat7, en geven praktische tips om de juiste kleurkeuze te maken. Aan het einde vind je een handige FAQ-sectie, zodat geen vraag onbeantwoord blijft.

Een patchkabel is een korte netwerkkabel die apparaten met elkaar verbindt. In tegenstelling tot installatiekabels, die vaak in muren worden weggewerkt, liggen patchkabels meestal zichtbaar in racks, patchpanelen of werkplekken. Hierdoor is kleurcodering van groot belang.

▪️Snelle identificatie: Stel je voor dat een netwerkbeheerder een storing moet oplossen. Door direct te zien dat de blauwe patch kabel naar de switch gaat en de rode patchkabel naar VOIP, kan hij razendsnel werken.

▪️Consistente structuur: In grote datacenters kan de patchkabel kleuren volgorde letterlijk het verschil maken tussen overzicht en chaos.

▪️Esthetiek & organisatie: In kantoren of scholen worden witte of zwarte patchkabels vaak gekozen om netjes weg te vallen in het interieur.

Kortom: patchkabel kleuren zijn geen willekeurige designkeuze, maar een bewuste strategie om netwerken betrouwbaar en overzichtelijk te houden.

Naast de kleur speelt ook de categorie van de kabel een rol. Iedere categorie (Cat5e, Cat6, Cat6a, Cat7) ondersteunt een bepaalde snelheid en bandbreedte.

▪️Patchkabel Cat5e – tot 100 MHz, geschikt voor 1 Gbit/s. Vaak gekozen voor basistoepassingen.

▪️Patchkabel Cat6 – tot 250 MHz, ondersteunt 1 Gbit/s stabieler en soms 10 Gbit/s op korte afstand.

▪️Cat6a patchkabels – tot 500 MHz, geschikt voor 10 Gbit/s, zeer populair in bedrijfsnetwerken.

▪️Cat7 patchkabels – tot 600 MHz of hoger, afgeschermd, ideaal voor backbone-verbindingen.

Elke categorie kabel is in verschillende kleuren verkrijgbaar, waardoor je bijvoorbeeld een Cat6 patchkabel blauw en een Cat5e patchkabel rood kunt inzetten in één netwerkstructuur. Dit maakt kleurcodering nóg krachtiger.

Blauwe patch kabel:

De meest voorkomende kleur. De blauwe patch kabel staat vaak voor standaard dataverkeer. Bedrijven kiezen vaak voor Cat6 patchkabel blauw als basiskabel in hun netwerk.

Rode patchkabel:

Wordt veel ingezet voor VOIP en telefoonverbindingen. Een cat5e patchkabel rood onderscheidt zich duidelijk van de rest, waardoor telefonieverbindingen eenvoudig te herkennen zijn.

Gele patchkabel:

Gele kabels worden traditioneel gebruikt voor WAN-verbindingen of internet. In veel netwerken is de uplink naar een modem of router geel.

Groene patchkabel:

Groen staat vaak voor LAN-verkeer binnen een bedrijf. Bijvoorbeeld een patch kabel cat6a groen die uitsluitend gebruikt wordt voor interne verbindingen.

Oranje patchkabel:

Veel ingezet in testomgevingen of labnetwerken. Door oranje te reserveren voor niet-productieverbindingen, voorkom je verwarring.

Zwarte patchkabel:

Naast dat zwart neutraal en netjes oogt, wordt een cat7 patchkabel zwart vaak gekozen voor backbone-verbindingen of langdurige installaties.

Witte patchkabel:

Wordt veel gebruikt in kantoren en scholen, omdat een patchkabel wit cat6 wegvalt tegen lichte muren en plafonds.

Grijze patchkabel:

Traditioneel de standaardkleur. De grijze patchkabel wordt vaak toegepast voor algemene verbindingen zonder specifieke functie.

Paarse patchkabel:

Een minder gebruikelijke kleur, maar in veel organisaties staat paars voor storage, monitoring of specifieke systemen.

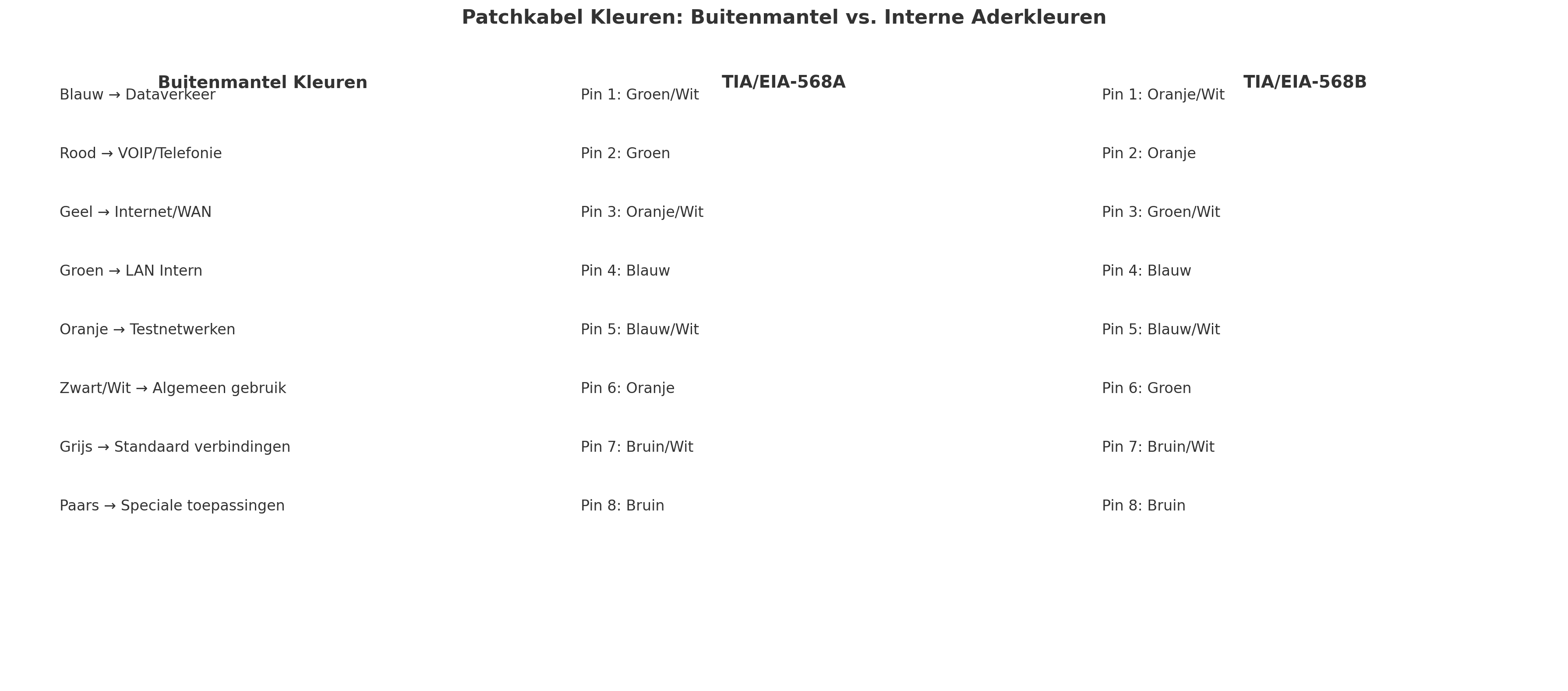

Er bestaat geen officiële internationale standaard die exact voorschrijft welke mantelkleur van een patchkabel welke functie moet hebben. Toch hanteren de meeste organisaties een vaste patchkabel kleuren volgorde, zodat netwerken overzichtelijk en beheersbaar blijven. Deze kleurcodering is niet alleen handig voor de buitenmantel, maar hangt ook samen met de bedradingskleuren van de aders binnenin de kabel.

Buitenmantelkleuren in gebruik

De kleur van de kabelmantel wordt gebruikt om de functie van de verbinding visueel te markeren. Een veelvoorkomend schema ziet er als volgt uit:

▪️Blauw = dataverkeer → bijvoorbeeld verbindingen van werkstations naar switches.

▪️Rood = VOIP/telefonie → rode kabels vallen extra op en maken spraakverbindingen direct herkenbaar.

▪️Geel = internet/WAN → vaak gebruikt voor uplinks naar routers, firewalls of modems.

▪️Groen = intern LAN → interne backbone-verbindingen of VLAN-specifieke kabels.

▪️Oranje = testnetwerken → ideaal om lab- en productieomgevingen uit elkaar te houden.

▪️Zwart of wit = algemeen gebruik → gekozen om esthetisch weg te vallen in kantoor- of schoolomgevingen.

▪️Grijs = standaardverbindingen → de klassieke kleur die in veel legacy-netwerken voorkomt.

▪️Paars = speciale toepassingen → zoals storage, monitoring of redundante verbindingen.

Door deze kleurenstructuur consequent te hanteren en te documenteren, ontstaat een systeem waarbij technici sneller storingen kunnen oplossen en wijzigingen zonder verwarring uitvoeren.

Bedradingskleuren binnen de kabel

Naast de zichtbare buitenmantel heeft iedere twisted-pair patchkabel ook standaardkleuren voor de acht aders binnenin. Deze aders bestaan uit vier paren, elk met een effen en een gestreepte draad:

▪️Oranje + Oranje/wit

▪️Groen + Groen/wit

▪️Blauw + Blauw/wit

▪️Bruin + Bruin/wit

Deze kleurcodes zijn gestandaardiseerd in de TIA/EIA-568A en TIA/EIA-568B normen, die bepalen hoe aders in een RJ45-connector moeten worden afgewerkt.

▪️TIA/EIA-568A: vaker toegepast in telefonie en oudere netwerken.

▪️TIA/EIA-568B: de meest gebruikte standaard voor moderne Ethernet-installaties.

Het correct volgen van deze aderkleurstandaard is cruciaal: verkeerde volgorde kan leiden tot signaalverlies, ruis of zelfs volledige uitval van de verbinding.

Kleurcodering als dubbele laag

Het slim combineren van buitenmantelkleuren en standaard aderbedrading zorgt voor maximale controle en veiligheid in netwerken. Bijvoorbeeld:

▪️Een Cat6a patchkabel blauw kan in de documentatie staan als dataverkeer werkstations.

▪️De interne aders volgen altijd TIA/EIA-568B, waardoor de kabel wereldwijd compatibel is.

▪️Bij troubleshooting ziet een beheerder meteen: “blauw = data, oranje aderpaar = TX-signaal”.

Extra technische factoren

▪️Afscherming (UTP, FTP, S/FTP): sommige organisaties koppelen kleuren aan afschermingstypes, zoals groen voor Cat6a S/FTP backbone-verbindingen.

▪️Categorieën (Cat5e t/m Cat8): kleuren worden soms gereserveerd voor specifieke kabelcategorieën, bijvoorbeeld Cat5e rood voor VoIP, Cat6 blauw voor dataverkeer en Cat7 zwart voor backbone.

▪️PoE-toepassingen: bij Power over Ethernet worden kleuren gebruikt om kabels die stroom voeren te onderscheiden, bijvoorbeeld geel voor access points of rood voor camera’s.

Best practices

▪️Documenteer de kleurvolgorde en leg deze vast in kabelbeheerplannen.

▪️Uniformiteit: gebruik dezelfde kleuren in alle racks, verdiepingen en patchpanelen.

▪️Labels combineren: kleur alleen is niet genoeg; labels met VLAN- of poortinformatie maken het compleet.

▪️Toekomstbestendig plannen: reserveer kleuren voor uitbreidingen zoals Cat8 of nieuwe PoE-standaarden.

Met een duidelijke en consistente patchkabel kleuren volgorde, ondersteund door de internationale aderkleurstandaarden, ontstaat een netwerk dat zowel technisch betrouwbaar als visueel overzichtelijk is.

Datacenters

In een datacenter met duizenden verbindingen is overzicht cruciaal. Hier zie je vaak:

▪️Cat6a patchkabels groen voor interne verbindingen.

▪️Gele patchkabels voor uplinks.

▪️Rode patchkabels voor VOIP of beveiligde netwerken.

Bedrijfsnetwerken

In kantoren wordt vaak eenvoudiger gewerkt:

▪️Blauwe patch kabels voor pc-verbindingen.

▪️Witte patchkabels voor printers en andere randapparatuur.

▪️Grijze patchkabels als standaardoplossing.

Thuisnetwerken

Zelfs thuis kan kleur nuttig zijn: gebruik een cat6 patchkabel blauw voor internet, een cat7 patchkabel zwart voor NAS-verbindingen, en een gele kabel voor de router.

▪️Bepaal een duidelijke structuur – kies een vaste kleur voor iedere toepassing.

▪️Gebruik categorie + kleur samen – zoals Cat5e patchkabel rood voor VOIP.

▪️Voorzie in de toekomst – houd extra kleuren vrij voor uitbreidingen.

▪️Zorg voor uniformiteit – documenteer welke kleur waarvoor staat.

▪️Combineer met labels – kleuren zijn handig, maar labels maken het compleet.

Patchkabel kleuren zijn veel meer dan een esthetische keuze. Ze zorgen voor structuur, verminderen fouten en maken onderhoud eenvoudiger. Of je nu werkt met een blauwe patch kabel, een cat7 patchkabel zwart of een patch kabel cat6a groen, kleurcodering helpt je netwerk overzichtelijk en betrouwbaar te houden.

1. Wat is de standaard patchkabel kleuren volgorde?

De meest gebruikte volgorde: blauw = data, rood = VOIP, geel = internet, groen = LAN, zwart/wit = algemeen, grijs = standaard.

2. Waarvoor gebruik je een blauwe patch kabel?
Voor standaard dataverkeer, vaak als Cat6 patchkabel blauw.

3. Wat betekent een rode patchkabel?
Rood staat meestal voor VOIP of beveiligde netwerken.

4. Zijn patchkabel kleuren wereldwijd gestandaardiseerd?
Nee, ieder bedrijf kan een eigen structuur hanteren.

5. Wat is het verschil tussen een grijze en zwarte patchkabel?
Grijs is de klassieke standaard, zwart wordt vaak gekozen voor backbone of esthetiek.

6. Welke patchkabel kleur gebruik ik voor internet?
Meestal geel, bijvoorbeeld een patch kabel cat6a geel.

7. Zijn er speciale kleuren voor Cat7 patchkabels?
Nee, cat7 patchkabels zijn in alle kleuren verkrijgbaar, zoals zwart of blauw.

8. Wat is beter: kleurcodering of labels?
Een combinatie van beide is het meest effectief.

9. Kan ik goedkope patchkabels ook in kleur krijgen?
Ja, ook goedkope patchkabels zijn in verschillende kleuren beschikbaar.

10. Waar koop ik patchkabels in meerdere kleuren?
Bij Grayle vind je patchkabels in alle categorieën en kleuren, van cat5e patchkabel rood tot cat7 patchkabel zwart.
