Wat is een Patchkabel en Hoe Werkt het? (Complete Gids)

Iedereen die gebruikmaakt van internet, komt vroeg of laat in aanraking met een patchkabel. Toch weten veel mensen niet precies wat een patchkabel is of hoe een patchkabel werkt. Of je nu een computer aansluit op je modem, een spelconsole verbindt voor stabiel gamen of in een datacenter duizenden verbindingen legt: zonder patchkabels zou er simpelweg geen stabiel netwerk bestaan.

Een patchkabel – ook bekend als UTP patch kabel, LAN kabel, netwerk patch kabel of FTP patch kabel – zorgt voor de fysieke verbinding tussen apparaten. Hij bepaalt niet alleen de snelheid van je netwerk, maar ook de betrouwbaarheid.

In deze gids leggen we tot in detail uit wat patchkabels zijn, hoe ze technisch werken, welke soorten er bestaan (Cat5e patchkabel, Cat6 patchkabel, Cat6a patchkabels, Cat7 patchkabel), wat het verschil is met andere kabels en hoe je de juiste keuze maakt. Daarnaast bekijken we toepassingen in gaming, streaming, VoIP en datacenters. Tot slot geven we praktische tips over installatie, kleurcodering en onderhoud.

Na het lezen van dit artikel weet je alles over patchkabels – van de basis tot de technische details – en kun je een weloverwogen keuze maken bij het kopen van de beste patchkabel voor jouw situatie.

Een patchkabel is een flexibele, kant-en-klare netwerkkabel met aan beide uiteinden een RJ45-connector. Je gebruikt hem om netwerkapparatuur met elkaar te verbinden: van je pc naar je modem, van een switch naar een router of van een patchpaneel naar een server.

Belangrijke kenmerken:

▪️Connectoren: altijd RJ45, geschikt voor Ethernet-netwerken.

▪️Lengtes: variërend van 0,25 meter tot 30 meter of meer.

▪️Toepassingen: thuisnetwerken, bedrijfsomgevingen, datacenters.

▪️Flexibiliteit: eenvoudig aan te sluiten, te vervangen of te verplaatsen.

Andere namen voor patchkabels zijn:

▪️LAN kabel – benadrukt gebruik in lokale netwerken.

▪️UTP patch kabel – type zonder afscherming.

▪️FTP patch kabel – met folie-afscherming.

▪️Netwerk patch kabel – verzamelnaam voor alle varianten.

▪️Datakabel – bredere term die ook andere verbindingen kan aanduiden.

Een patchkabel onderscheidt zich van een installatiekabel doordat hij flexibel is en direct gebruiksklaar, terwijl installatiekabels vaak massieve aders hebben en in muren worden weggewerkt.

De ontwikkeling van patchkabels loopt parallel aan de evolutie van netwerken.

▪️Cat3 (1980’s): geschikt voor telefonie en 10 Mbps Ethernet.

▪️Cat5 (1990’s): eerste generatie breedbandkabels.

▪️Cat5e (Enhanced): verbeterde versie, geschikt voor 1 Gbit/s tot 100 MHz. Nog altijd populair als cat5e patchkabel.

▪️Cat6: ondersteunt 250 MHz en stabiel 1 Gbit/s, soms 10 Gbit/s op korte afstanden. Cat6 patchkabel werd de nieuwe standaard.

▪️Cat6a: ontwikkeld voor 10 Gbit/s tot 500 MHz. Cat6a patchkabels zijn de meest gebruikte in moderne bedrijfsnetwerken.

▪️Cat7: tot 600–1000 MHz, volledig afgeschermd. Populair als cat7 patchkabel zwart in datacenters.

▪️Cat8 (nieuwste generatie): tot 2000 MHz, 25–40 Gbit/s, geschikt voor datacenters.

Elke generatie bracht hogere snelheden en betere bescherming tegen storingen. Patchkabels zijn daarmee een stille motor achter de digitale revolutie.

Patchkabels gebruiken koperaders die in paren zijn getwist (twisted pair). Dit ontwerp voorkomt elektromagnetische interferentie en crosstalk.

UTP patch kabel:

▪️Onbeschermd (Unshielded Twisted Pair).

▪️Goedkoop, flexibel, geschikt voor thuis.

FTP patch kabel:

▪️Voorzien van folie (Foiled Twisted Pair).

▪️Bescherming tegen elektromagnetische storingen.

S/FTP kabel:

▪️Extra afgeschermd met folie en vlechtwerk.

▪️Ideaal in datacenters en industriële omgevingen.

RJ45-connectoren:

Aan beide uiteinden zit een RJ45-connector met 8 pinnen. Er bestaan twee standaarden: T568A en T568B.

▪️In patchkabels worden meestal beide uiteinden volgens dezelfde standaard bedraad.

▪️Bij crossover-kabels (vroeger nodig voor switch-to-switch verbindingen) worden A en B gecombineerd.

Hoe werkt dat in de praktijk?

Wanneer je een bestand verstuurt, worden de nullen en enen omgezet in elektrische signalen. Deze signalen lopen via de twisted pairs van de patchkabel en worden aan de andere kant weer omgezet in data. Hoe hoger de categorie, hoe sneller en storingsvrijer deze overdracht verloopt.

Patchkabels zijn veelzijdig inzetbaar:

Thuisnetwerken:

▪️Verbinden van computer, smart-tv, spelconsole met modem of router.

▪️Betere prestaties dan wifi bij gaming en streaming.

Bedrijf:

▪️Verbindingen tussen werkstations en switches.

▪️Koppeling van printers, VOIP-telefoons en servers.

▪️Vaak kleurcodering: blauwe patch kabel voor data, rode patchkabel voor telefonie.

Datacenters:

▪️Duizenden kabels verbinden servers, switches en patchpanelen.

▪️Gebruik van cat6a patchkabels of cat7 patchkabels voor backbone-verbindingen.

Speciale toepassingen:

▪️VOIP (rood).

▪️Internet uplinks (geel).

▪️LAN (groen).

Cat5e patchkabel

▪️Tot 100 MHz, geschikt voor 1 Gbit/s.

▪️Populair vanwege lage prijs en betrouwbaarheid.

Cat6 patchkabel

▪️Tot 250 MHz.

▪️Ondersteunt 1 Gbit/s stabiel, 10 Gbit/s tot 55 meter.

Cat6a patchkabels

▪️Tot 500 MHz.

▪️Geschikt voor 10 Gbit/s tot 100 meter.

▪️Meest gebruikte keuze in moderne bedrijven.

Cat7 patchkabel

▪️Tot 600–1000 MHz.

▪️Volledig afgeschermd, ideaal voor datacenters.

▪️Vaak in zwart leverbaar (cat7 patchkabel zwart).

Cat8 patchkabel

▪️Nieuwste generatie, tot 2000 MHz.

▪️Snelheden tot 40 Gbit/s, geschikt voor datacenters.

Elke categorie biedt betere prestaties, maar ook hogere kosten. Het kiezen van de juiste kabel hangt af van je toepassing.

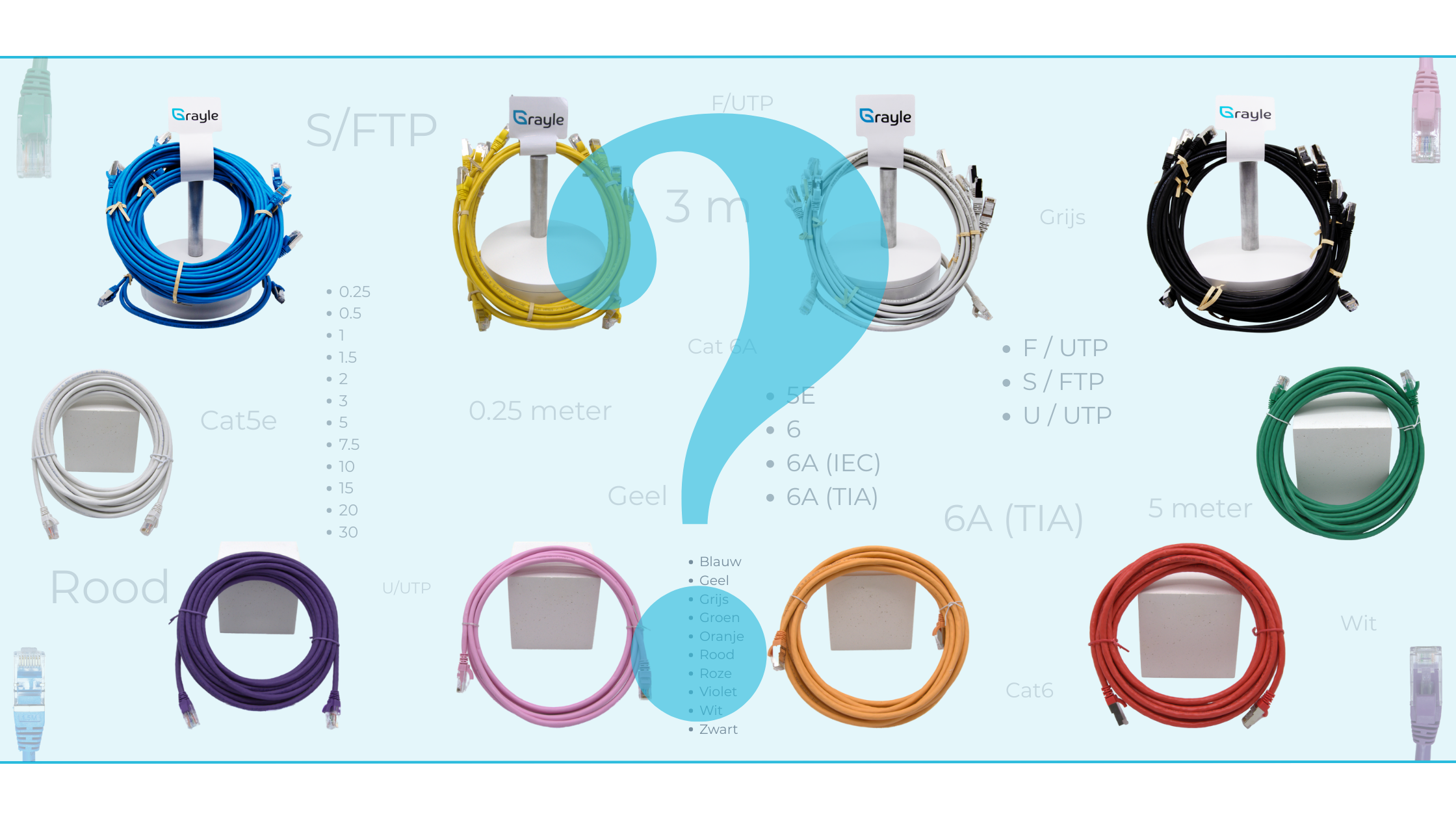

Patchkabels zijn verkrijgbaar in diverse kleuren: blauw, rood, groen, geel, wit, zwart, grijs, oranje en paars.

Voorbeeldstructuur:

▪️Blauw: standaard dataverkeer.

▪️Rood: VOIP/telefonie.

▪️Geel: internet/WAN.

▪️Groen: LAN intern.

▪️Zwart/wit: algemene toepassingen.

▪️Grijs: traditionele standaard.

▪️Paars/oranje: speciale toepassingen.

Voorbeelden:

▪️Cat6 patchkabel blauw → data.

▪️Cat5e patchkabel rood → VOIP.

▪️Cat7 patchkabel zwart → backbone.

Kleurcodering maakt onderhoud en troubleshooting veel eenvoudiger.

Patchkabel vs. wifi

▪️Patchkabels zijn stabieler en sneller.

▪️Geen last van storingen of latency.

▪️Ideaal voor gaming en streaming.

Patchkabel vs. glasvezel

▪️Glasvezel is sneller, maar duurder en complexer.

▪️Patchkabels blijven ideaal voor korte afstanden en eindapparatuur.

Patchkabel vs. powerline adapters

▪️Powerline is afhankelijk van de kwaliteit van de stroomkabels.

▪️Patchkabels zijn betrouwbaarder.

▪️Categorie: Cat5e voor basis, Cat6 voor standaard, Cat6a of Cat7 voor professioneel.

▪️Lengte: hoe korter, hoe beter.

▪️Afscherming: UTP voor thuis, FTP/SFTP voor zakelijk.

▪️Kleur: gebruik kleurcodering.

▪️Prijs vs. kwaliteit: goedkope patchkabel is prima voor thuis, maar kies de beste patchkabel voor professioneel gebruik.

▪️Gebruik kabelgoten en patchpanelen.

▪️Label kabels voor overzicht.

▪️Vermijd scherpe bochten of knikken.

▪️Documenteer kleurcodering en categorieën.

Een patchkabel is een eenvoudige maar cruciale component in ieder netwerk. Hij bepaalt de snelheid, stabiliteit en betrouwbaarheid van je verbinding. Of je nu kiest voor een Cat5e patchkabel, een Cat6 patchkabel voor thuis, of een Cat7 patchkabel zwart voor een datacenter: elke toepassing vraagt om de juiste keuze.

1. Wat is een patchkabel precies?

Een flexibele netwerkkabel met RJ45-stekkers om apparaten te verbinden.

2. Hoe werkt een patchkabel?

Via twisted pairs worden signalen snel en storingsvrij overgedragen.

3. Is een patchkabel hetzelfde als een LAN kabel?

Ja, beide termen betekenen hetzelfde.

4. Wat is het verschil tussen een UTP en FTP patchkabel?

UTP heeft geen afscherming, FTP wel.

5. Welke soorten patchkabels bestaan er?

Cat5e, Cat6, Cat6a, Cat7 en Cat8 patchkabels.

6. Wat is de beste patchkabel voor gaming?

Een Cat6a patchkabel of hoger voor lage latency.

7. Zijn goedkope patchkabels betrouwbaar?

Voor basisgebruik wel, maar in datacenters kies je kwaliteit.

8. Welke patchkabel gebruik ik voor VOIP?

Meestal rood, zoals een cat5e patchkabel rood.

9. Hoe lang mag een patchkabel zijn?

Maximaal 100 meter voor Ethernet, korter is beter.
