Staande patchkasten van 12U tot 47U | Welke hoogte past bij jouw netwerk?

Bij het inrichten van een serverruimte, technische kast of datacenter is de keuze van de juiste patchkast van groot belang. Een van de eerste eigenschappen waar je naar moet kijken, is de hoogte van de patchkast, oftewel de U-maat. Deze bepaalt hoeveel netwerkapparatuur, servers of actieve/passieve componenten je kwijt kunt én hoeveel ruimte je overhoudt voor kabelbeheer, ventilatie of toekomstige uitbreiding.

Maar wat betekent die U-maat precies? En hoe weet je of een 12U, 22U, 32U of zelfs een 47U kast het beste past bij jouw installatiebehoeften?

In dit artikel leggen we uit hoe je de juiste hoogte kiest op basis van je toepassing, de beschikbare ruimte en je groeiplan.

De “U” (of “HE” – Hoogte Eenheid) is een gestandaardiseerde maateenheid voor 19 inch patchkasten. Eén U staat gelijk aan 44,45 mm aan verticale inbouwruimte. Apparatuur zoals switches, patchpanelen of servers hebben vaak een hoogte van 1U tot 4U.

Een patchkast van 22U biedt dus 22 x 44,45 mm = ongeveer 97,8 cm aan inbouwhoogte. Hoe hoger het aantal U’s, hoe meer apparatuur je kwijt kunt.

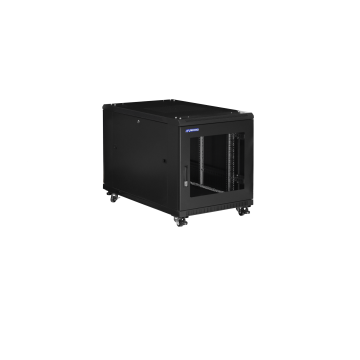

▸ 12U tot 22U – Compacte netwerkinstallaties of kleine serverruimtes

Deze maten zijn geschikt voor omgevingen met beperkte vloeroppervlakte of een kleinschalige netwerkopstelling. Denk aan MKB-kantoren, scholen of zorginstellingen waar routers, modems, PoE-switches en wat bekabeling moet worden weggewerkt. Vaak voorzien van glazen deur en wielen voor flexibiliteit.

Voorbeelden:

▪️12U: Basale installatie met 2 switches, 1 patchpaneel en ruimte voor kabelmanagement.

▪️18U: Ideaal voor meerdere actieve componenten + wat passieve apparatuur.

▪️22U: Voor wie klein begint, maar iets meer uitbreidingsruimte wil houden.

▸ 27U tot 32U – Standaard serverkasten voor middelgrote infrastructuren

Wanneer je meer servers, storage-oplossingen of UPS-systemen moet huisvesten, kom je al snel uit bij deze middenmaat. Er is ruimte voor koeling, stroomverdeling, redundantie én kabelmanagement.

Toepassingen:

▪️IT-ruimtes op grotere kantoren

▪️Serveropstellingen met NAS/SAN-servers

▪️Installaties waar meerdere verdiepingen op één centraal punt samenkomen

Voorbeeldopstelling in 32U:

▪️1 firewall (1U),

▪️2 switches (2x1U),

▪️2 servers (2x2U),

▪️1 UPS (2U),

▪️2 patchpanelen,

▪️Ruimte voor toekomstig gebruik en kabelbeheer.

▸ 42U tot 47U – Datacenters en high-density installaties

Dit zijn de meest gebruikte formaten in professionele datacenters. Je kunt hier tot 2 meter aan apparatuur in kwijt, inclusief redundante stroomvoorziening, koeling, back-upsystemen en actieve monitoring. Ideaal voor omgevingen waar uptime, schaalbaarheid en efficiënt beheer van groot belang zijn.

Typische toepassingen:

▪️Hostingproviders

▪️Datacenters

▪️Enterprise IT-omgevingen

▪️Beveiligingssystemen en videomanagement (bijv. voor CCTV)

Voordelen:

▪️Maximaal gebruik van verticale ruimte

▪️Meerdere redundante componenten

▪️Beste verhouding tussen vloeroppervlakte en rackcapaciteit

▪️Toekomstbestendigheid:

Denk niet alleen aan wat je nu nodig hebt, maar ook aan uitbreidingen over 1 tot 3 jaar. Kies liever iets ruimer.

▪️Toegankelijkheid en onderhoud:

Grotere kasten bieden meer werkruimte, wat handig is bij het aansluiten, testen of vervangen van componenten.

▪️Ventilatie en airflow:

Hoe groter de kast, hoe beter je luchtstroom kunt managen – zeker als je met actieve ventilatie of geperforeerde deuren werkt.

▪️Beschikbare vloeroppervlakte:

Zorg dat je genoeg ruimte rondom de kast vrijhoudt voor luchtcirculatie en service.

Of je nu een compacte IT-oplossing voor een klein kantoor zoekt of een uitgebreide serverconfiguratie in een datacenter moet beheren — de hoogte van je patchkast is een cruciale keuze. De juiste U-maat bepaalt niet alleen wat je erin kwijt kunt, maar ook hoe flexibel, overzichtelijk en toekomstgericht je infrastructuur is opgebouwd.

Grayle biedt een compleet assortiment aan staande patchkasten van 12U tot 47U, in verschillende breedtes en dieptes, met glazen of geperforeerde deuren. Zo ben jij verzekerd van een oplossing die past bij jouw netwerkomgeving.

Wil je zeker weten of een 19 inch patchkasten staand geschikt is voor jouw situatie? Bekijk hier onze compacte modellen en kies de perfecte oplossing voor jouw netwerk.

1. Wat betekent U-maat bij patchkasten?

De U-maat staat voor hoogte-eenheid (1U = 44,45 mm) waarmee je de beschikbare inbouwruimte meet.

2. Hoeveel apparatuur past er in een 22U patchkast?

Gemiddeld passen er zo’n 8–12 apparaten in, afhankelijk van hun hoogte en benodigde ruimte voor kabels.

3. Wat is de meest gekozen U-maat?

42U is de standaardmaat voor datacenters en grotere installaties.

4. Wanneer kies ik voor een 12U of 18U kast?

Als je beperkte ruimte hebt of een kleinschalig netwerk wilt opzetten.

5. Hoe weet ik of ik in de toekomst ruimte tekortkom?

Tel de benodigde U’s op voor je huidige apparatuur en reserveer 20–30% voor groei.

6. Is er verschil in prijs tussen 32U en 42U kasten?

Ja, hoe hoger de kast, hoe duurder. Maar ook efficiënter in gebruik per m².

7. Heb ik extra accessoires nodig bij hogere kasten?

Ja, denk aan legborden, PDU’s, ventilatie-units en kabelgoten.

8. Zijn 47U kasten geschikt voor thuisgebruik?

Nee, deze zijn vooral bedoeld voor professioneel gebruik in datacenters of grote bedrijven.

9. Kan ik een kast later uitbreiden?

Je kunt wel apparatuur toevoegen, maar de fysieke hoogte is niet uitbreidbaar. Kies dus ruim.

10. Welke U-maat is geschikt voor beveiligingssystemen?

32U tot 42U, afhankelijk van hoeveel servers, recorders en switches je wilt plaatsen.
