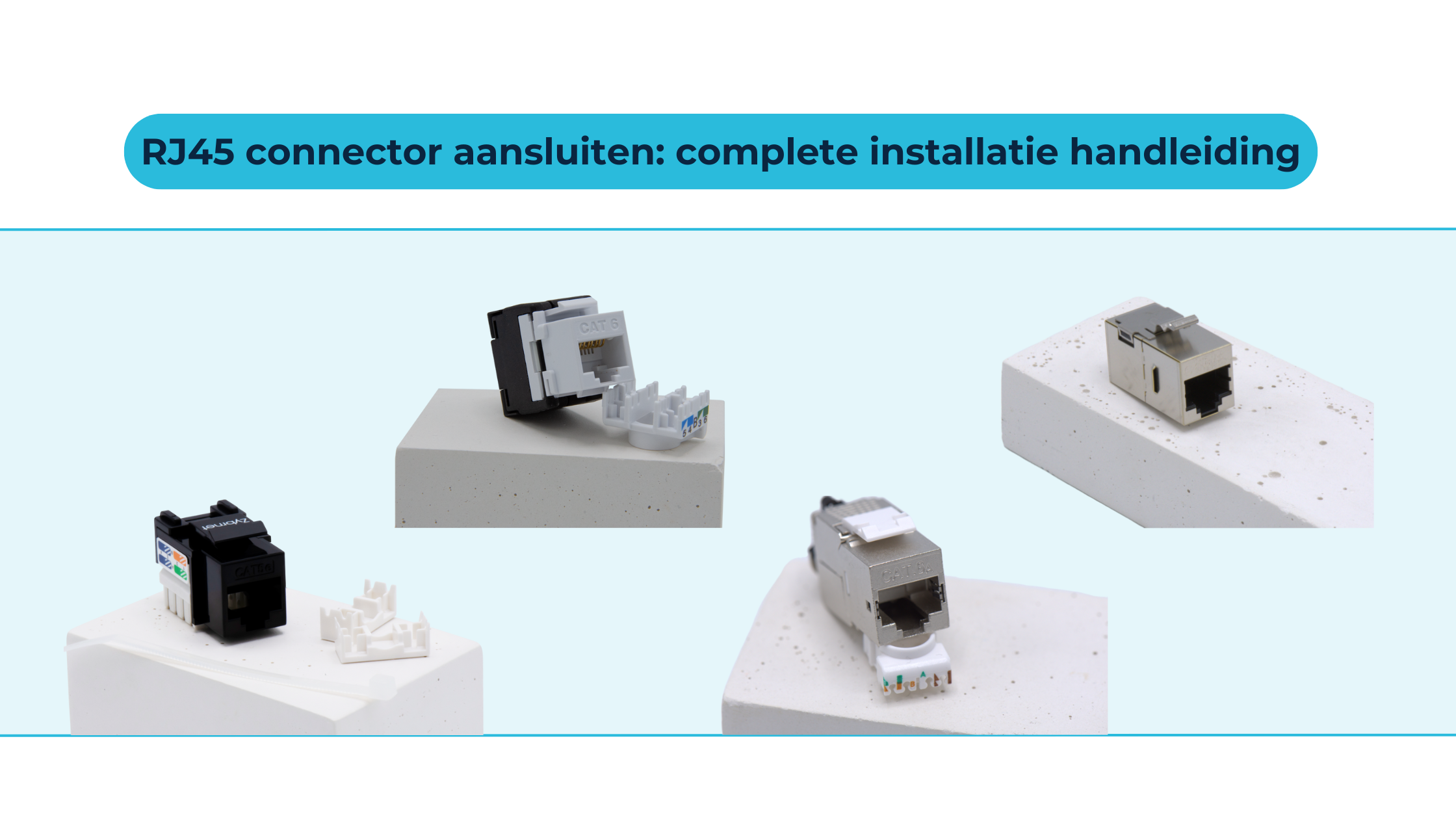

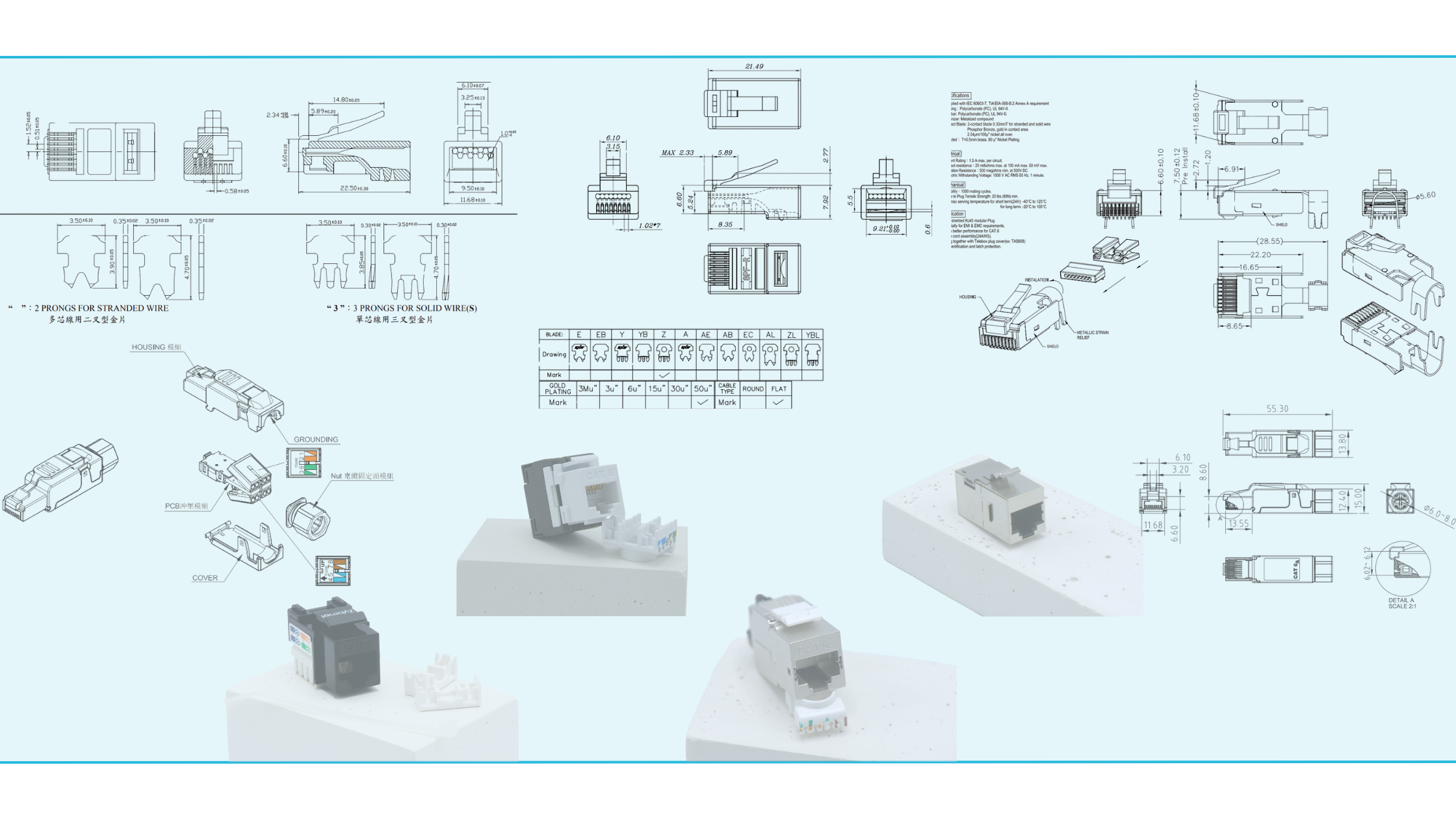

RJ45 connector aansluiten: complete installatie handleiding

Het aansluiten van een RJ45 connector lijkt op het eerste gezicht eenvoudig, maar wie streeft naar een optimaal presterend netwerk weet dat elk detail telt. Een correcte installatie van de RJ45 connector vormt de basis van stabiele netwerkinfrastructuur.

In deze uitgebreide handleiding bespreken we niet alleen de volledige installatieprocedure, maar gaan we ook dieper in op kabelsoorten, connectorvarianten, veelvoorkomende fouten en de best practices voor langdurige betrouwbare verbindingen.

De RJ45 connector vormt het fysieke raakvlak tussen kabel en netwerkapparatuur. Bij een onjuiste aansluiting kunnen zich allerlei problemen voordoen:\

▪️Snelheidsverlies (zeker bij Cat6/Cat6A).

▪️Interferentieproblemen.

▪️Tijdelijke of permanente netwerkuitval.

▪️Verslechterde signaalkwaliteit.

▪️Moeilijk opspoorbare storingen.

Daarom verdient het aansluiten van een RJ45 connector de nodige aandacht. Door het volgen van de juiste procedure minimaliseer je storingen en verleng je de levensduur van het netwerk.

Bij het kiezen van de juiste connector spelen 4 hoofdcriteria een rol:

A. Type afscherming: UTP vs STP/FTP

▪️UTP connectors (Unshielded Twisted Pair):

Voor omgevingen met minimale elektromagnetische interferentie (zoals thuisnetwerken).

▪️STP/FTP connectors (Shielded/Foiled Twisted Pair):

Voor EMI-gevoelige omgevingen zoals industriële installaties, datacenters en kantoornetwerken met veel apparatuur.

B. Snelheidscategorie (Cat5e t/m Cat7)

Gebruik altijd een connector die overeenkomt met de netwerkkabelcategorie. Bijvoorbeeld:

▪️Cat6 connector RJ45.

▪️Cat6A connector RJ45.

▪️Cat5e connector vs Cat6 bepaalt mede je keuze.

C. Aderdikte (AWG-specificatie)

▪️24 AWG — gangbaar bij Cat5e

▪️23 AWG — gangbaar bij Cat6

▪️22 AWG — gebruikt bij Cat6A en Cat7

Kies altijd een connector die exact past bij de aderdiameter:

▪️Bijvoorbeeld: 23 AWG RJ45 connector shielded voor dikkere kabels.

D. Waterdichtheid (IP-waarde)

Voor buiten- en industriële toepassingen zijn waterdichte connectors noodzakelijk:

▪️IP68 RJ45 connector:

Volledig stof- en waterdicht, bestand tegen weersinvloeden.

RJ45 Panel Mount connector:

 ▪️Geschikt voor montage in panelen en behuizingen.

Om een RJ45 connector correct aan te sluiten, heb je het volgende nodig:

▪️Striptool (voor het verwijderen van kabelmantel).

▪️Krimptang (voor vaste of flexibele aders).

▪️Scherpe kniptang.

▪️Connectorhouder (optioneel bij doorsteekconnectoren).

▪️Kabeltester (om correcte aansluiting te verifiëren).

▪️De juiste connectoren:

   ✔ Cat6 connector RJ45.

   ✔ Cat6a connector.

   ✔ UTP Cat 7 connector

▪️Eventueel:

   ✔ RJ45 patch panel connector voor patchpanelen.

▪️Strip 2-3 cm van de buitenmantel met de striptool.

▪️Ontwar de aderpaar twist zo min mogelijk.

▪️Controleer de kwaliteit van de aders: beschadigde draden moeten opnieuw gestript worden.

▪️Plaats eventueel tule of kabelmanagementhulzen vóór aansluiting.

Correcte kleurcodering is essentieel. De meest gebruikte standaard is T568B:

Foutieve volgorde is een van de meest gemaakte fouten bij het aansluiten van een RJ45 connector.

Let op: Bij al onze producten leveren wij een duidelijk kleurcode-diagram of wiring-schema mee zodat je foutloos kunt aansluiten.

▪️Plaatsen in de connector

  ✔ Orden de aders volgens de gekozen standaard.

  ✔ Knip alle aders exact op gelijke lengte.

  ✔ Schuif de aders volledig in de connector. Bij doorsteekconnectoren (bijvoorbeeld de cat6 connector doorsteek) komen de aders uit de voorkant.

▪️Krimpen

  ✔ Plaats de connector in de krimptang.

  ✔ Zorg dat de vergrendeling van de kabelmantel goed wordt ingeklemd.

  ✔ Controleer na het krimpen visueel of alle aders contact maken.

Gebruik altijd een netwerktester:

▪️Controleer alle 8 aders op correcte verbinding.

▪️Test zowel op continuïteit als op correcte volgorde.

▪️Meet bij shielded connectors ook de aarding.

Zo voorkom je latente verbindingsproblemen.

Thuisnetwerken

▪️Gebruik doorgaans UTP Cat6 connectors.

▪️Shielding meestal niet nodig.

▪️Correcte kleurvolgorde blijft essentieel.

Zakelijke netwerken en datacenters

▪️Vaak gebruik van Cat6A shielded connectors.

▪️Shielding beschermt tegen storingen.

▪️Doorsteekconnectoren verhogen betrouwbaarheid.

▪️Professionele kabelmanagement vereist.

1. Hoe sluit ik een RJ45 connector correct aan?

Volg de juiste kleurcodering, gebruik de juiste krimptang en test de kabel altijd na installatie.

2. Kan ik een Cat6 connector gebruiken op een Cat5e kabel?

Technisch mogelijk, maar vermijd dit om signaalverlies te voorkomen.

3. Welke connector is geschikt voor een stugge kabel?

Gebruik een specifieke RJ45 connector voor stugge kabel, afgestemd op de aderdikte (bijvoorbeeld 23 AWG RJ45 connector shielded).

4. Wat betekent 23 AWG?

Dit staat voor de diameter van de ader: hoe lager het getal, hoe dikker de draad.

5. Heb ik een shielded connector nodig?

Alleen bij aanwezigheid van veel EMI of industriële toepassingen.

6. Wat is een RJ45 IP68 connector?

Een water- en stofdichte connector voor buitengebruik.

7. Hoe bepaal ik de juiste kleurvolgorde?

Gebruik bij voorkeur de T568B-standaard.

8. Kan ik een connector zonder tang aansluiten?

Alleen met IDC push-fit connectoren, niet standaard bij RJ45.

9. Waarvoor gebruik ik een panel mount connector?

Bij vaste installaties in bijvoorbeeld patchpanelen of behuizingen.

10. Is de prijsindicatie belangrijk?

Zeker: goedkope connectors verhogen het risico op storingen.
