RJ45 connectors monteren: installatiegids voor elke situatie

Het correct monteren van RJ45 connectors vormt de basis van iedere stabiele netwerkverbinding. In deze uitgebreide handleiding bespreken we de verschillende montagetechnieken, connectorvarianten en toepassingen. Van eenvoudige thuisinstallaties tot industriële netwerktoepassingen.

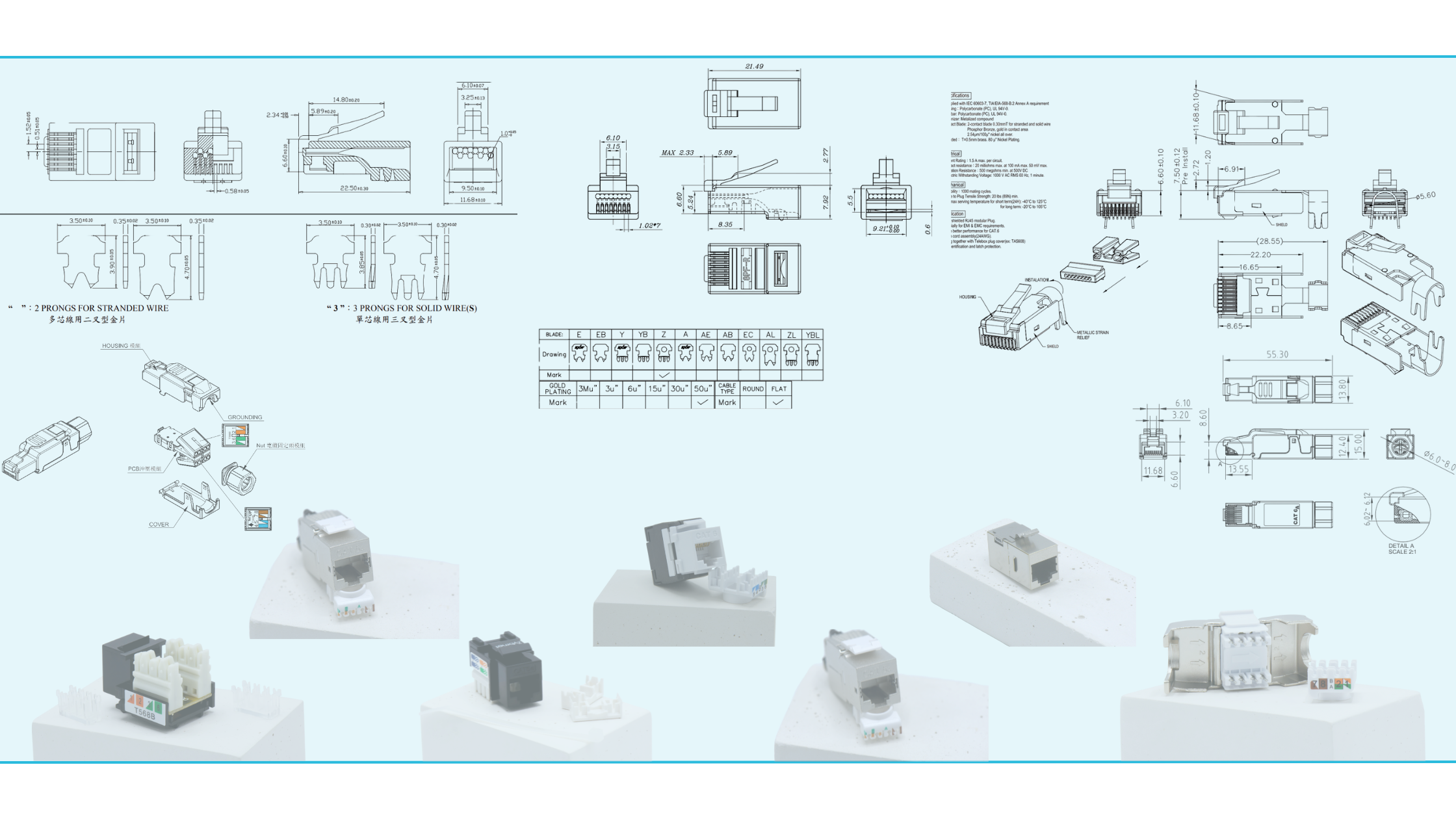

RJ45 connectors vormen het fysieke eindpunt van netwerkkabels. Een correcte montage is essentieel om:

▪️Snelheidsverlies te voorkomen (vooral bij Cat6 en Cat7).

▪️Signaalinterferentie tegen te gaan.

▪️Kabelbreuken te vermijden.

▪️De levensduur van netwerkcomponenten te maximaliseren.

▪️Storingsvrije verbindingen te waarborgen.

Een slechte montage kan leiden tot instabiele netwerken, verbindingsproblemen en onnodige kosten achteraf.

A. Afschermingsniveau (Shielding Types)

▪️UTP connectors:

Voor basisinstallaties in gecontroleerde, storingvrije omgevingen. Geen extra afscherming.

▪️Shielded connectors (STP/FTP):

Voor omgevingen met elektromagnetische belasting (bijv. serverruimtes, fabrieksvloeren). Zorgt voor storingsvrije signalen mits correct geaard.

▪️Industrieel shielded (met metalen behuizing):
Extra robuust voor veeleisende industriële toepassingen.

B. Montagevorm (Connectorvormen)

▪️Standaard krimpconnectoren:
Traditionele plug waarbij de aders vooraf exact op lengte worden geknipt.

▪️Doorsteekconnectoren (Pass-Through):
Aders steken volledig door de plug, waardoor visuele controle van de kleurvolgorde mogelijk is vóór het krimpen. Ideaal bij massaproductie of minder ervaren monteurs.

▪️LSA/Punchdown (voor wandcontactdozen en patchpanelen):
Aders worden via snijklemmen gemonteerd zonder krimptang. Wordt standaard toegepast in gebouwbekabeling.

C. Kabelcategorie en prestatieklasse

▪️Cat5e connectors:
Geschikt tot 1 Gbps. Tegenwoordig vooral bij kleine thuisnetwerken of renovaties.

▪️Cat6 connectors:
Geschikt voor 10 Gbps (over korte afstand) of 1 Gbps (standaard). Zorgvuldige aderpositionering vereist.

▪️Cat6A connectors:
Ondersteunt stabiel 10 Gbps over 100 meter. Shielding vaak verplicht. Hoogste eisen aan montageprecisie.

▪️Cat7 connectors (RJ45 compatibel):
Altijd volledig afgeschermd. Veel gebruikt bij zware EMI-belasting en datacentertoepassingen.

D. Speciale eigenschappen

▪️Waterdichte connectors (IP68):
Geschikt voor buitenmontage, cameranetwerken en maritieme toepassingen. Volledige bescherming tegen vocht en vuil.

▪️Haakse connectors:
Voor montage in krappe ruimtes waar normale stekkers onvoldoende passen.

▪️Striptool (voor precies ontmantelen van de kabel).

▪️Krimptang of doorsteekkrimptang (afhankelijk van connector).

▪️Scherpe kniptang (voor exacte aderafwerking).

▪️Kabeltester (voor verificatie van pinouts en signaalintegriteit)

▪️Shielding-punchdown tools (voor industriële connectors).

▪️Connectorhouder (voor extra stabiliteit tijdens montage).

Correct gereedschap minimaliseert montagefouten drastisch.

Standaard krimptechniek

▪️Strip 30 mm kabelmantel.

▪️Orden aders volgens kleurcode (meestal T568B).

▪️Knip aders op gelijke lengte.

▪️Schuif volledig in de plug.

▪️Krimp stevig met passende tang.

Doorsteektechniek (Pass-Through Crimping)

▪️Aders volledig door plug steken.

▪️Visueel controleren op correcte volgorde.

▪️Overtollige aderuiteinden afknippen.

▪️Krimpen met doorsteektang.

▪️Deze methode reduceert fouten significant en verhoogt contactzekerheid.

Punchdown techniek (LSA-strips)

▪️Toegepast bij wandcontactdozen en patchpanelen.

▪️Aders worden direct in snijklemmen gedrukt.

▪️Vereist geen krimpen maar punchdown gereedschap.

▪️Zeer stabiel bij vaste installaties.

Bij grotere installaties verdient een patchpaneel vaak de voorkeur.

UTP RJ45 connector:

▪️Niet gebruiken bij omgevingen met elektromagnetische storingen.

▪️Correcte kabelontlasting essentieel.

Shielded RJ45 connector:

▪️Altijd volledige afscherming aarden.

▪️Vermijd contact tussen shield en datakernen.

▪️Doorsteekmontage:

▪️Ideaal voor beginners door visuele controle.

▪️Altijd doorsteekkrimptang gebruiken.

Waterdichte RJ45 connector (IP68):

▪️Correcte afdichting cruciaal.

▪️Specifiek geschikt voor buiten- en industriële toepassingen.

Gebruik shielded connectors altijd in EMI-gevoelige omgevingen.

IP68 RJ45 connectoren:

▪️Beschermen tegen water en stof.

▪️Vaak voorzien van rubberen afdichtingen.

▪️Ideaal voor cameranetwerken, outdoor WiFi en industriële automatisering.

Industriële netwerken:

▪️Combineren vaak shielded, doorsteek- én waterdichte connectoren.

▪️Extra trekontlasting noodzakelijk.

1. Wat is het voordeel van doorsteekconnectoren?

Je ziet direct of de kleurvolgorde goed is, wat fouten voorkomt.

2. Wanneer gebruik ik een IP68 RJ45 connector?

Voor buitenlocaties of vochtige ruimtes waar bescherming nodig is.

3. Kan ik Cat5e pluggen gebruiken op Cat6 kabel?

Technisch mogelijk, maar niet aanbevolen i.v.m. prestatieverlies.

4. Waarom is goede krimping zo belangrijk?

Zorgt voor stabiele signaaloverdracht zonder storingen.

5. Hoe monteer ik een patchpaneel correct?

Met punchdown tool en strikte naleving van de kleurcodering.

6. Is shielded altijd beter dan unshielded?

Alleen in EMI-gevoelige omgevingen noodzakelijk.

7. Wat is het verschil tussen een RJ45 jack en een RJ45 plug?

Jack = female (wandcontactdoos/patchpaneel), plug = male (stekker).

8. Wanneer kies ik voor doorsteekmontage?

Bij zowel beginnende als professionele monteurs door extra visuele controle.

9. Wat is plug RJ45 schema B?

De meest gangbare kleurcodering: T568B-standaard.

10. Zijn er waterdichte RJ45 oplossingen?

Ja, zoals de waterdichte IP68 RJ45 connector.
