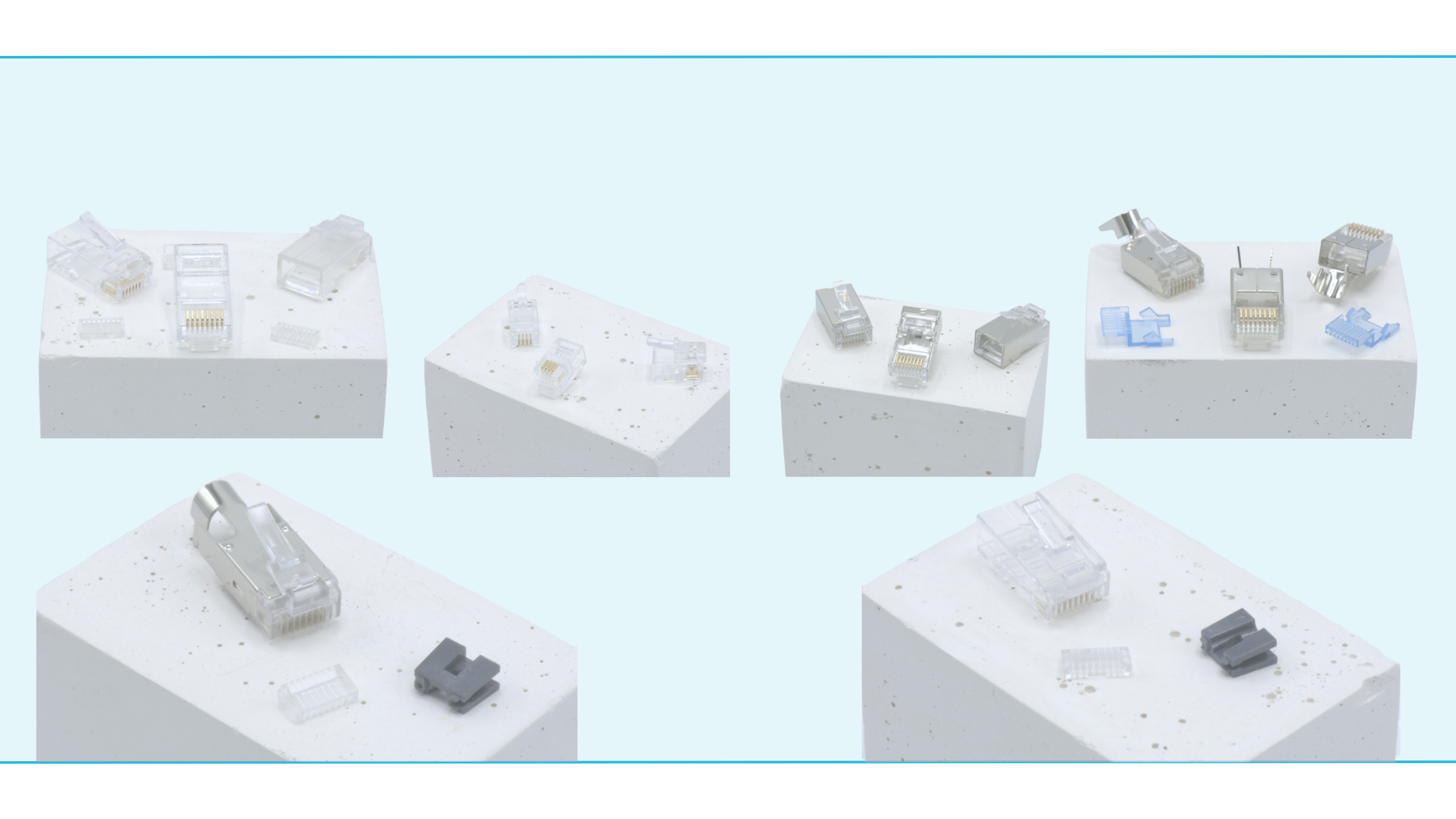

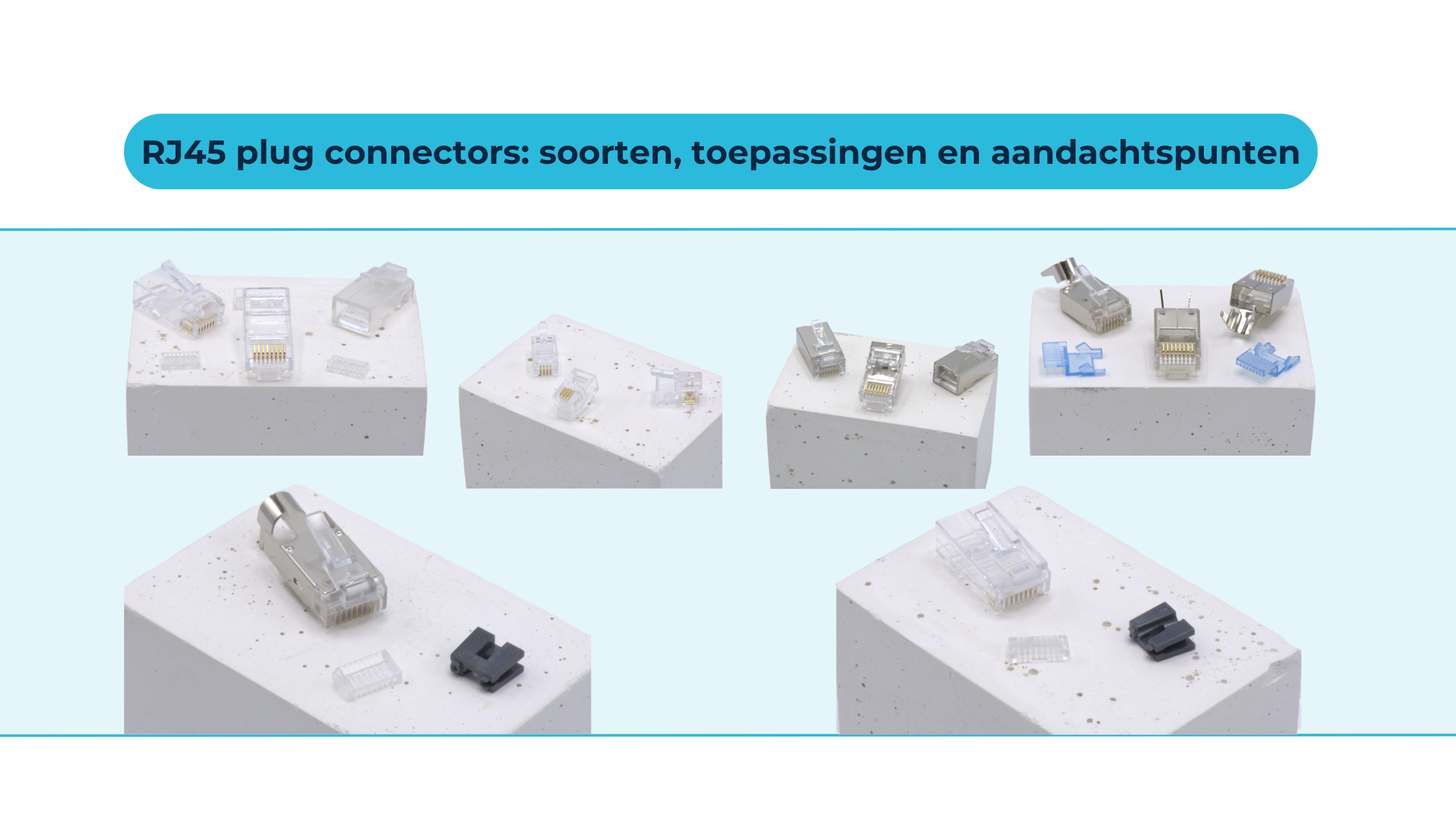

RJ45 plug connectors: soorten, toepassingen en aandachtspunten

In moderne netwerkinstallaties vormen RJ45 plug connectors de essentiële schakel tussen kabel en netwerkapparatuur. Hoewel de buitenkant van deze pluggen vaak identiek lijkt, schuilt er achter het kleine stukje kunststof en koper een wereld van varianten, specificaties en toepassingsmogelijkheden.

Zeker nu netwerken steeds hogere snelheden en grotere bandbreedtes vragen, is het kiezen van de juiste RJ45 plug connector belangrijker dan ooit.

In deze uitgebreide handleiding bespreken we de verschillende soorten plug connectors, het verschil tussen shielded en unshielded varianten, de technische specificaties, en de toepassingen in uiteenlopende netwerkopstellingen: van thuisnetwerken tot complexe datacenter- en industriële installaties.

De RJ45 plug connector is wereldwijd de standaard geworden voor het aansluiten van twisted pair netwerkkabels op netwerkapparatuur zoals routers, switches, patchpanelen en modems.

Technisch gezien is de RJ45 plug een achtpolige stekker die in combinatie met een bijpassende RJ45 jack connector zorgt voor een elektrische verbinding tussen netwerkkabel en hardware. Binnenin de plug zorgen acht vergulde contactpennen voor de signaaloverdracht.

Hoewel het basisprincipe van elke RJ45 plug gelijk is, zijn er talloze varianten afhankelijk van:

▪️Het kabeltype (UTP of FTP/STP).

▪️De kabeldoorsnede (AWG).

▪️De snelheidscategorie (Cat5e, Cat6, Cat6A, Cat7).

▪️De omgeving (binnenshuis, buiten, industrieel).

Laten we de belangrijkste varianten per categorie bespreken.

UTP plug connectors

UTP staat voor Unshielded Twisted Pair. UTP plug connectors worden het meest gebruikt in standaard thuisnetwerken en kantoren waar elektromagnetische interferentie (EMI) minimaal is.

Kenmerken:

▪️Geen extra afscherming.

▪️Eenvoudig te installeren.

▪️Kostenefficiënt.

▪️Geschikt voor Cat5e en Cat6 netwerken tot 1 Gbps.

Bij het aansluiten van een rj45 stekker in een woning- of kleinzakelijk netwerk wordt doorgaans gekozen voor een eenvoudige UTP plug connector.

Shielded plug connectors (FTP/STP)

Voor netwerken met veel EMI, zoals bij industriële toepassingen of datacenters, worden shielded connectors aanbevolen. Shielded RJ45 plug connectors zijn voorzien van een metalen afscherming die interferentie minimaliseert.

Belangrijke varianten:

▪️FTP (Foiled Twisted Pair): elke aderparen is afgeschermd.

▪️STP (Shielded Twisted Pair): de volledige kabel is afgeschermd.

Cat6a FTP connectoren zijn typisch voor 10 Gbps toepassingen in afgeschermde netwerken.

Doorsteek plug connectors

Doorsteekconnectors zijn een moderne ontwikkeling waarbij de aders door de plug heen steken. Dit biedt:

▪️Visuele controle van de juiste kleurvolgorde.

▪️Lagere kans op aansluitfouten.

▪️Betere contactgarantie.

▪️Snellere montage.

Zeker bij massaproductie of door minder ervaren monteurs zijn doorsteekconnectors een aanrader.

Industriële en waterdichte plug connectors

Voor buiteninstallaties, camerabewaking of zware industriële toepassingen bestaan er robuuste varianten zoals de IP67 RJ45 connector. Deze zijn:

▪️Water- en stofdicht.

▪️Bestand tegen schokken en trillingen.

▪️Vaak voorzien van stevige trekontlasting.

De keuze voor een plug hangt samen met de gewenste snelheid, maar let op: de plug is slechts één onderdeel van het complete kabelsysteem. Kabelkwaliteit, afscherming, aderdiameter en montagetechniek bepalen samen de uiteindelijke prestaties. Onderstaande tabel geeft een richtlijn:

Het verschil tussen Cat5e en Cat6 connectors zit vooral in de frequentiebereik en de signaalintegriteit bij hogere snelheden. Waar Cat5e voldoende is voor basale 1 Gbps netwerken, biedt Cat6/Cat6A meer marge en toekomstbestendigheid.

Bij het netwerkstekker maken voor een modern netwerk wordt daarom vaak gekozen voor Cat6 of Cat6A plug connectors.

De dikte van de kabeladers speelt een cruciale rol bij het kiezen van de juiste plug:

▪️22 AWG RJ45 connector: geschikt voor dikkere, vaak industriële of high-performance kabels.

▪️24 AWG RJ45 connector: gangbaarder bij standaard UTP kabels in woningen en kantoren.

Gebruik altijd een plug die exact past bij de aderdiameter. Een verkeerde combinatie resulteert in slechte krimp en onbetrouwbare verbindingen.

Al onze productspecificaties en datasheets vermelden altijd exact voor welke AWG-maat de plug geschikt is.

Een veelgemaakte verwarring is het verschil tussen de RJ45 plug connector en de jack connector.

Bijvoorbeeld:

▪️Plug netwerkstekker → de RJ45 plug aan het uiteinde van een patchkabel.

▪️RJ45 jack connector → de poort in een switch of wandcontactdoos.

Shielding biedt bescherming tegen externe elektromagnetische storingen. Vooral in:

▪️Serverruimtes.

▪️Industriële installaties.

▪️In de buurt van zware machines of elektromotoren.

Het verschil tussen shielded en unshielded plug connectors is merkbaar in de signaalkwaliteit bij langere kabels en hogere frequenties.

UTP connectoren zijn afdoende bij kleine kantoor- of thuisnetwerken.
Shielded FTP/STP connectors zijn essentieel bij veeleisende professionele netwerken.

De montage van RJ45 plug connectors verloopt in meerdere stappen:

▪️Strippen: verwijder circa 3 cm van de buitenmantel.

▪️Aders ordenen: volg het T568B-schema (standaard kleurcodering).

▪️Aderlengte egaliseren: knip de aders exact op gelijke lengte.

▪️Plaatsen in de plug: controleer de volgorde.

▪️Krimpen: gebruik een geschikte krimptang.

▪️Testen: controleer met een netwerktester of alle pennen goed contact maken.

Bij doorsteek plug connectors controleer je na het doorsteken visueel of de kleurvolgorde correct is voordat je afknipt en krimpt.

Bij hogere snelheden (10 Gbps) en frequenties gelden strengere eisen:

▪️Cat6 connector diagram moet nauwkeurig worden gevolgd.

▪️Binnenaders mogen slechts beperkt worden ontdraaid.

▪️Kabelmantel moet tot dicht bij de contactpinnen reiken.

▪️Shielding moet correct aangesloten worden op de metalen plugbehuizing.

Fouten in deze stappen zorgen voor:

▪️Crosstalk.

▪️Ingress noise.

▪️Signaalverlies.

▪️Beperkte performance.

Bij het aansluiten van een rj45 stekker voor 10 Gbps is maximale precisie vereist.

Bij twijfel is best rj45 connector for cat6 doorgaans de Cat6A doorsteek FTP plug vanwege zijn brede compatibiliteit en hoge betrouwbaarheid.

▪️Verkeerde kleurcodering (bijvoorbeeld verwarring tussen T568A en T568B).

▪️Onvoldoende ingestoken aders.

▪️Verkeerde AWG-combinatie plug-kabel.

▪️Geen correcte trekontlasting.

▪️Onjuiste shield-aansluiting bij shielded plugs.

▪️Slechte krimpkwaliteit door ongeschikt gereedschap.

Door zorgvuldig te werken en het juiste gereedschap te gebruiken kunnen vrijwel alle installatieproblemen worden voorkomen.

Thuisnetwerkvoorbeeld

Je installeert Cat6 UTP bekabeling door je woning. Je gebruikt:

▪️UTP connector (unshielded).

▪️Standaard Cat6 UTP kabel (24 AWG).

▪️T568B kleurcodering.

▪️Standaard niet-doorsteek plug.

Zakelijk netwerkvoorbeeld

Een bedrijf installeert 10 Gbps bekabeling. Zij gebruiken:

▪️Cat6A FTP connector.

▪️Shielded Cat6A kabel (23 AWG).

▪️Doorsteek plug connectors.

▪️Correcte aarding van shielding.

Datacentervoorbeeld

In een datacenter wordt gekozen voor:

▪️Cat7 connector RJ45 voor maximale bandbreedte.

▪️22 AWG kabels.

▪️Volledig afgeschermde omgeving.

▪️Professioneel krimpgereedschap.

Hoewel alternatieve connectoren zoals fiber en SFP modules opkomen, blijft de RJ45 plug connector voorlopig dominant door:

▪️Zijn eenvoud.

▪️Zijn kostenefficiëntie.

▪️De brede backward compatibility.

Zelfs in 10 en 40 Gbps toepassingen blijven verbeterde varianten van de klassieke RJ45 plug connector in gebruik.

RJ45 plug connectors vormen de onzichtbare spil in elk netwerk. Achter het ogenschijnlijk simpele ontwerp gaat een complexe wereld van technische specificaties schuil. Door de juiste plug connector te kiezen, afgestemd op kabeltype, snelheid en toepassing, wordt de basis gelegd voor een stabiel, snel en toekomstbestendig netwerk.

1. Wat is het verschil tussen Cat5e en Cat6 RJ45 plug connectors?

Cat6 connectors ondersteunen hogere frequenties en bieden betere signaalkwaliteit voor snellere netwerken.

2. Wanneer heb ik een shielded RJ45 plug connector nodig?

Bij EMI-gevoelige omgevingen zoals datacenters of industriële installaties.

3. Wat is het voordeel van doorsteek plug connectors?

Je kunt direct controleren of de kleurcodering correct is, waardoor fouten worden geminimaliseerd.

4. Kan ik Cat6 connectors gebruiken op Cat5e kabel?

In sommige gevallen wel, maar dit kan signaalkwaliteit beïnvloeden.

5. Welke AWG-maat moet ik kiezen voor mijn RJ45 plug?

Stem de plug af op de aderdiameter van de kabel; vaak 22 AWG of 24 AWG.

6. Zijn waterdichte RJ45 plug connectors beschikbaar?

Ja, bijvoorbeeld de IP67 RJ45 plug connector voor buitengebruik.

7. Hoe voorkom ik montagefouten bij RJ45 plug connectors?

Gebruik de juiste kleurcodering, zorg voor correcte aderpositie en gebruik goed gereedschap.

8. Kan ik RJ45 plug connectors hergebruiken?

Meestal niet; eenmaal gekrompen connectors zijn lastig herbruikbaar.

9. Zijn er RJ45 plug connectors voor industriële netwerken?

Ja, met extra shielding en waterdichte eigenschappen.

10. Welke is de beste RJ45 plug connector voor Cat6 netwerken?

De Cat6A FTP doorsteekconnector biedt vaak de beste combinatie van betrouwbaarheid en snelheid.
