RJ45 bedrading en aansluitschema’s: de complete wiring gids

Het correct bedraden van netwerkkabels is een essentieel fundament voor een stabiel, snel en betrouwbaar netwerk. Een kleine fout in de volgorde van aders of het gebruik van verkeerde aansluitschema’s kan leiden tot trage verbindingen, storingen of zelfs complete netwerkuitval.
In deze uitgebreide wiring-gids leer je alles over het correct aansluiten van RJ45 connectors, inclusief wiring diagrams, kleurcoderingen, aansluitschema’s, pinouts, AWG-advies en veelvoorkomende fouten. Of je nu een thuisnetwerk aanlegt of een professioneel datacenter bekabelt: met deze handleiding maak je altijd de juiste verbinding.
Waarom correcte wiring van RJ45 connectors cruciaal is?
RJ45 connectors verbinden de fysieke kabel met netwerkapparatuur. Binnen deze kabel lopen 8 aders die in een exacte volgorde moeten worden aangesloten om data betrouwbaar over te brengen.
Een verkeerde aansluiting veroorzaakt:
▪️Signaalverlies.
▪️Crosstalk en interferentie.
▪️Beperkingen in snelheid en performance.
▪️Tijdrovende en kostbare troubleshooting.
Hoe sneller het netwerk (bijvoorbeeld Cat6A of Cat7), hoe kleiner de foutmarge. Correcte rj45 connector wiring is dus absoluut onmisbaar.


Wiring diagram RJ45 connector: het basismodel
De standaard RJ45 connector heeft 8 pinnen. De aders worden hier als volgt op aangesloten:
Pin |
Functie |
Kleur (T568B) |
1 |
TX+ |
Oranje-wit |
2 |
TX- |
Oranje |
3 |
RX+ |
Groen-wit |
4 |
PoE+ / data |
Blauw |
5 |
PoE- / data |
Blauw-wit |
6 |
RX- |
Groen |
7 |
Extra |
Bruin-wit |
8 |
Extra |
Bruin |
Deze tabel vormt het basis wiring diagram voor vrijwel alle RJ45 aansluitingen.

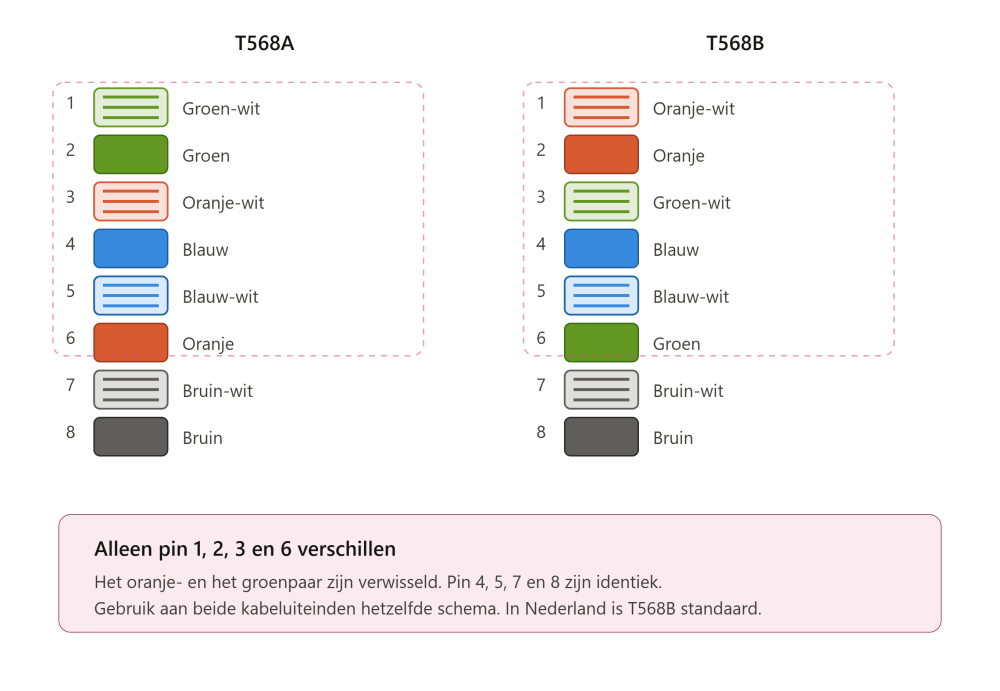

Aansluitschema RJ45 stekker: T568A versus T568B
T568A aansluitschema rj45 stekker
Pin |
Kleur |
1 |
Groen-wit |
2 |
Groen |
3 |
Oranje-wit |
4 |
Blauw |
5 |
Blauw-wit |
6 |
Oranje |
7 |
Bruin-wit |
8 |
Bruin |
T568B aansluitschema rj45 stekker (meest gebruikt in Europa)
Pin |
Kleur |
1 |
Oranje-wit |
2 |
Oranje |
3 |
Groen-wit |
4 |
Blauw |
5 |
Blauw-wit |
6 |
Groen |
7 |
Bruin-wit |
8 |
Bruin |
Zowel T568A als T568B zijn technisch correct, zolang beide kabeluiteinden dezelfde standaard gebruiken.
Straight-through vs cross-over kabel wiring
Straight-through kabel
▪️Aan beide zijden exact dezelfde kleurcodering.
▪️Gebruikt in vrijwel alle moderne netwerken.
▪️Geschikt voor verbinding tussen verschillende netwerkcomponenten (PC → switch, router → modem).
Cross-over kabel
▪️Aan het ene uiteinde T568A, aan het andere T568B.
▪️Vroeger gebruikt voor directe verbinding tussen twee gelijke apparaten (bijvoorbeeld PC ↔ PC).
▪️Tegenwoordig grotendeels overbodig door automatische crossover-functie (Auto-MDI/MDIX) in moderne apparatuur.
Gebruik vandaag de dag altijd straight-through wiring, tenzij je een specifiek legacy netwerk bouwt.
RJ45 connector wiring diagram per categorie
Hoewel het wiring principe gelijk blijft, vraagt elke categorie specifieke aandacht bij montage.
Cat6 connector wiring
▪️Nauwkeurige aderpositionering door hogere frequenties.
▪️Minimaliseer ontwrongen aders voor optimale crosstalk-reductie.
▪️Gebruik juiste krimptang voor solide verbindingen.
Cat6a connector wiring
▪️Shielding correct aansluiten.
▪️Aderparen moeten tot vlak voor de connector getwist blijven.
▪️AWG 22-23 kabel vereist bij hoge datasnelheden.
Cat7 wiring (vaak met RJ45 plug)
▪️Altijd volledig afgeschermd.
▪️Precieze positionering van aders vereist.
▪️Zorgvuldige trekontlasting bij connector montage.
▪️Backwards compatibility: een Cat7 connector is ook inzetbaar op Cat6 of Cat5e systemen en kan zonder probleem lagere snelheden en frequenties verwerken. Andersom is niet aan te raden: een lagere categorie connector beperkt direct de prestaties van een hogere categorie kabel.
Ethernet RJ45 connector pinout: visueel overzicht
Visueel ziet het pinout schema er als volgt uit:
markdown
KopiërenBewerken
______________
| 1 2 3 4 5 6 7 8 |
|________________|
Bij T568B:
▪️Oranje-wit.
▪️Oranje.
▪️Groen-wit.
▪️Blauw.
▪️Blauw-wit.
▪️Groen.
▪️Bruin-wit.
▪️Bruin.
Deze pinout wordt universeel toegepast in netwerken wereldwijd.
Aderdiameter en AWG uitleg bij wiring
De dikte van de aders wordt uitgedrukt in AWG (American Wire Gauge). Dit bepaalt welke RJ45 plug je nodig hebt:
AWG |
Omschrijving |
Gebruik |
24 AWG |
Dunner |
Cat5e kabels |
23 AWG |
Standaard |
Cat6/Cat6A kabels |
22 AWG |
Dikker |
Cat7 kabels |
Bij een utp connector schema hoort dus ook altijd de juiste AWG-combinatie voor betrouwbare krimpverbinding.
Belang van juiste crimpvolgorde en montagevolgorde
Een veelgemaakte fout bij wiring is slordig werk vóór het krimpen:
▪️Laat de twist in de aderparen zo lang mogelijk intact.
▪️Leg aders strak parallel naast elkaar.
▪️Gebruik doorsteekstekkers (plug rj45 schema b) voor visuele controle.
Correcte crimpvolgorde voorkomt overspraak en signaalverlies, vooral bij hoge snelheden (10 Gbps).
Testen van wiring na aansluiting
Na montage is testen essentieel:
▪️Gebruik altijd een kabeltester voor continuïteit en volgorde.
▪️Test op weerstand en signaalsterkte bij lange kabels.
▪️Professionele testers controleren ook op NEXT en attenuation.
Regelmatig fout gevonden tijdens testen:
▪️Pin swap: aders verkeerd gewisseld.
▪️Open: ader maakt geen contact.
▪️Short: aders maken onbedoeld contact.
Veelvoorkomende fouten bij RJ45 wiring
▪️Aderparen verkeerd aangesloten.
▪️AWG-dikte en plug incompatibel.
▪️Verkeerd schema gekozen (mix T568A en T568B).
▪️Shielding verkeerd aangesloten bij shielded kabels.
▪️Kabelmantel te ver gestript.
▪️Slordige twistverwijdering.
Elke fout verhoogt het risico op crosstalk, latency en packet loss.
Praktische wiring tips
▪️Gebruik altijd dezelfde standaard aan beide kabeluiteinden.
▪️Werk georganiseerd en leg aders in één keer goed.
▪️Gebruik scherpe kniptangen voor egale aderuiteinden.
▪️Kies kwaliteitspluggen passend bij kabeldiameter.
▪️Label kabels bij montage voor eenvoudig beheer.
▪️Test élke kabel na montage, ongeacht lengte of type.
Met de juiste wiring volgens het juiste aansluitschema bouw je een krachtig netwerk dat jarenlang foutloos functioneert — of het nu gaat om thuisgebruik, een kantooromgeving of kritische datacenters.
Veelgestelde vragen (FAQ)
1. Wat is een wiring diagram voor RJ45?
Een overzicht welke aders in welke volgorde aangesloten moeten worden op de 8 pins van de RJ45 connector.
2. Welke kleurcode gebruikt RJ45 wiring?
Meestal T568B: Oranje-wit, Oranje, Groen-wit, Blauw, Blauw-wit, Groen, Bruin-wit, Bruin.
3. Wat is het verschil tussen T568A en T568B wiring?
De oranje- en groenparen zijn omgewisseld, verder technisch identiek.
4. Kan ik beide standaarden door elkaar gebruiken?
Alleen als je bewust een cross-over kabel maakt; normaal gebruik je aan beide zijden dezelfde standaard.
5. Welke AWG-dikte hoort bij Cat6 wiring?
Vaak 23 AWG, Cat6A soms 22 AWG.
6. Moet ik shielding apart bedraden?
Bij shielded kabels wordt de afscherming geaard via de metalen plug of behuizing.
7. Wanneer gebruik je een cross-over kabel?
Vroeger tussen gelijke apparaten, nu bijna overbodig door Auto-MDI/MDIX in moderne switches.
8. Waarom is twist tot de connector belangrijk?
Hoe minder twist wordt verwijderd, hoe minder overspraak en betere performance.
9. Hoe test ik mijn RJ45 wiring?
Met een kabeltester controleer je pin-volgorde, weerstand en signaalkwaliteit.
10. Wat zijn veelgemaakte fouten bij wiring?
Kleurvolgorde wisselen, twist te ver verwijderen, onjuiste krimp, verkeerde plug bij AWG-maten.
