RJ45 Cat6A/7A Shielded Stekker | Voor Massieve Kabels

Het robuuste ontwerp met een zinken afschermingshuls en vergulde contacten garandeert langdurige prestaties, zelfs bij intensief gebruik. Dankzij de crimp-/snijmontagetechniek verloopt de installatie snel en nauwkeurig.

Belangrijkste voordelen van de RJ45 Cat6A/7A shielded stekker:

• Speciaal voor massieve Cat6A/7A-kabels
• Volledig afgeschermde behuizing
• Crimp-/snijtechniek – snelle en betrouwbare montage
• Robuuste zinken afwerking + vergulde contacten – optimale duurzaamheid
• Compatibel met 23–26 AWG massieve kabels
• Voldoet aan ANSI/TIA-568-C.2 en ISO/IEC 11801 – internationale kwaliteitsstandaarden

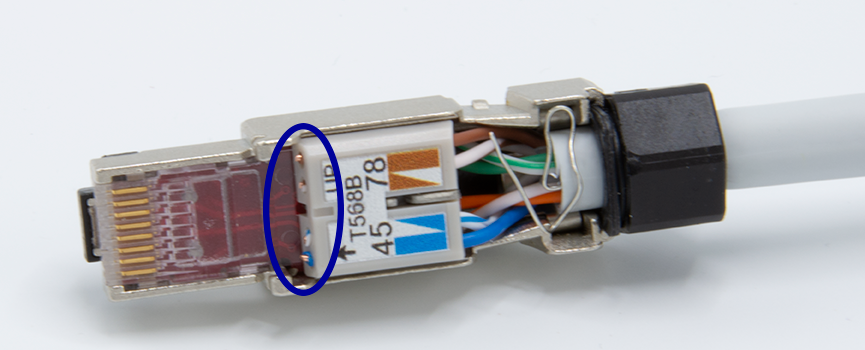

Bij het monteren van deze stekker moet er goed op gelet worden dat de 8 aders niet te ver uitsteken in hun adergeleiding, als deze te lang zijn maken ze contact met de behuizing en komt er geen datasignaal over.
Zoals bij onderstaande foto.

Hoe de RJ45 field connector voor massieve kabel aan te sluiten?

Montage van een massieve Cat.7 kabel aan een RJ45 connector was voorheen altijd problematisch. Gelukkig is daar nu verandering in gekomen met onze nieuwe Cat.6A/Cat.7 RJ45 connector voor massieve kabels!

Hierbij een montage handleiding van deze connector, aangezien de connector anders is dan de traditionele plastic RJ45 connectors.

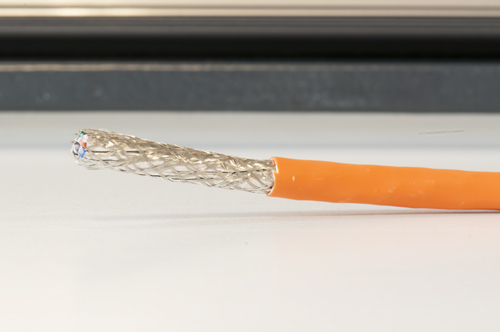

 Zoals we gewend zijn bij elke kabel, moet ook deze eerst gestript worden van zijn buiten mantel.

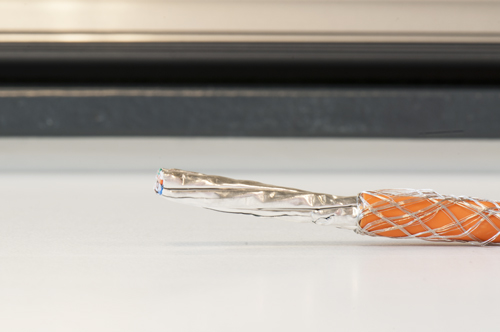

Schuif de buitenste shielding naar achteren en verwijder het folie van de gestripte aders.

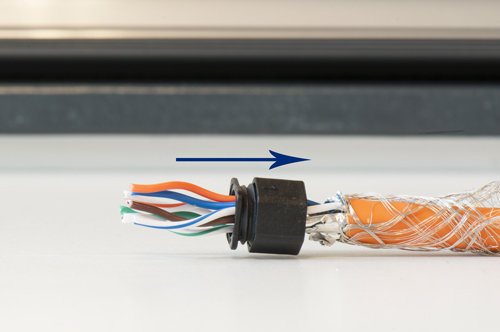

Schuif de trekontlasting over de kabel.

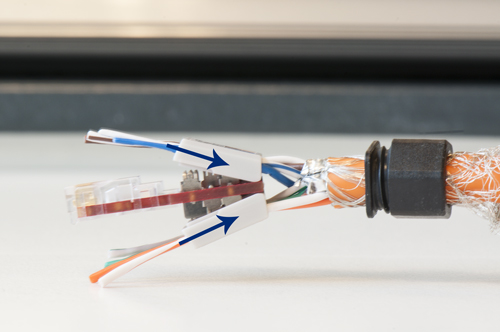

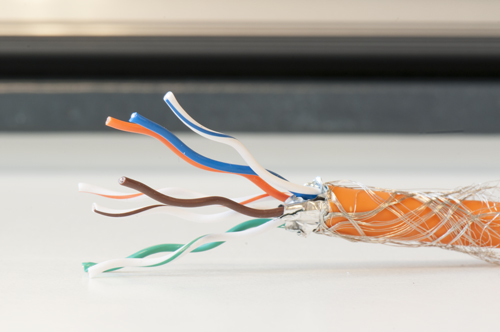

Untwist de aderparen en duw deze in het kabel management systeem.

Check of de kleuren op de juiste plek zitten!

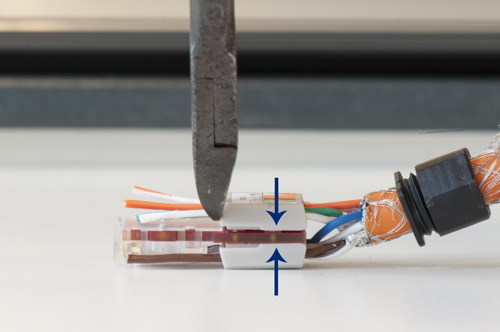

Als u het kabel management dicht naar de kabel heeft geschoven, kunt u het systeem dicht klikken en het overtollige draad wegknippen.
Het is van essentieel belang dat u de aders zo kort mogelijk afknipt! – dit voorkomt dat de aders contact maken met de metalen behuizing en zo kortsluiting maken.

Door de dikke & stugge aders heeft het dichtvouwen van de plastic ader geleiders wat extra motivatie nodig, controleer of ze goed tegen de printplaat zitten.

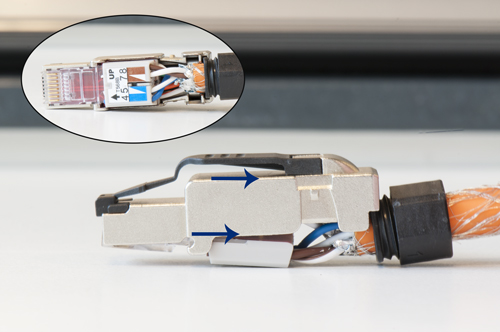

Schuif de connector in de metalen afschermkap.

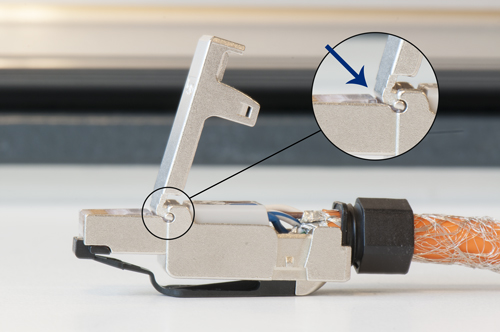

Duw de andere afschermkap in de haken van de eerste.

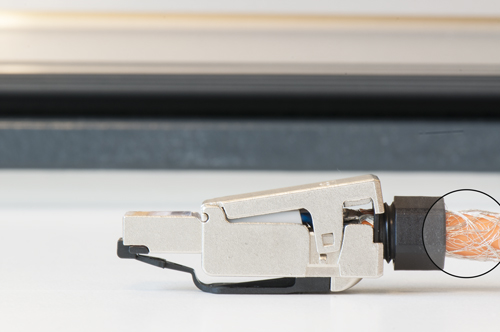

Vouw de connector dicht en draai de trekontlasting dicht.

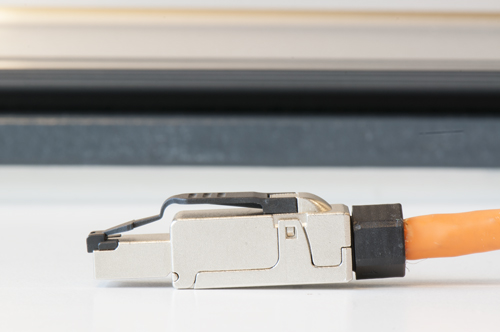

Knip het overtollige afschermingsmateriaal weg.
