Bij het opzetten van een betrouwbaar netwerk is de keuze van de juiste patchkast essentieel. Voor installateurs is het belangrijk om te weten hoeveel ruimte (hoogte-eenheden of HE) elk type apparatuur inneemt, zodat de kast georganiseerd blijft en voldoet aan de vereisten voor kabelbeheer en ventilatie. In deze blog leggen we uit welke kast het beste bij jouw behoeften past, bespreken we de juiste hoogte-eenheden voor verschillende accessoires, en helpen we je een kast te kiezen die jouw installatie optimaal ondersteunt.

Meer lezen?

We hebben nog andere blogs over patchkasten die je wellicht interessant vindt:

1. Hoe richt je een patchkast in met essentiële accessoires voor optimaal netwerkbeheer

2. Hoe werkt ons leveringsproces, garantie en retourbeleid voor jouw patchkasten en wandkasten?

3. 19-inch Rack Stijlen Verstellen: Hoe en Waarom Dit Belangrijk Is

Hoogte-eenheden, afgekort als "HE," vormen de standaardmaat voor de hoogte van apparatuur in een kast. Eén HE is gelijk aan 1,75 inch (ongeveer 4,45 cm). Door de benodigde HE van alle apparatuur in een kast te berekenen, kan een installateur de juiste maat kast kiezen om alle componenten netjes en veilig te plaatsen. Hieronder geven we een overzicht van de meest gebruikte accessoires in een patchkast en hun typische HE-behoefte.

Het kiezen van de juiste kastgrootte is essentieel voor een efficiënte en overzichtelijke netwerkconfiguratie. In dit artikel geven we tips en richtlijnen om je te helpen de perfecte patchkast te selecteren die past bij jouw apparatuur en accessoires. Lees verder om te ontdekken hoe je ruimte bespaart én rekening houdt met toekomstige uitbreidingen.

Stap 1: Inventariseer je netwerkapparatuur

Het eerste wat je moet doen, is een lijst maken van alle apparatuur die in de patchkast komt. Denk hierbij aan:

•
  • Switches (1HE tot 2HE per stuk, afhankelijk van het type en aantal poorten)
• • Patchpanelen (1HE per paneel; handig om 1HE per paneel te reserveren voor grotere installaties)
• • Routers
• • Servers
• • Firewalls
• • Kabelmanagement-accessoires (minimaal 1HE per accessoire, extra ruimte voor complexe installaties)

  Maak een overzicht van de benodigde hoogte-eenheden (HE) per apparaat. Let erop dat sommige kleinere netwerkapparaten halve HE-groottes kunnen hebben. Dit helpt je om de ruimte nauwkeurig te berekenen.

Stap 2: Denk aan veelvoorkomende accessoires

Naast de apparaten zijn er diverse accessoires die ruimte in beslag nemen in de kast. Dit zijn vaak essentiële onderdelen voor een efficiënte en veilige werking:

•
  • PoE-converters (Power over Ethernet):
  Deze combineren stroom en data voor apparaten zoals IP-camera’s. Reken op 1HE per converter.
• • Glasvezelaansluitingen:
  Glasvezel vereist zorg en overzicht. Reken 1HE per aansluiting.
• • Power Distribution Unit (PDU):
  Een PDU verdeelt de stroom in de kast. Meestal 1HE per PDU.

Stap 3: Bereken de benodigde ruimte

Het kiezen van de juiste kastgrootte begint met het nauwkeurig berekenen van de benodigde hoogte-eenheden (HE). Dit doe je door alle apparatuur en accessoires die in de kast komen te inventariseren en hun ruimtebehoefte op te tellen. Hieronder leggen we stap voor stap uit hoe je dit aanpakt en zorgen we dat je kast toekomstbestendig is.

Stap 4: Kies voor uitbreidingsmogelijkheden

Overweeg een grotere kast als je in de toekomst extra apparatuur wilt toevoegen. Dit voorkomt dat je later met ruimtegebrek zit. Een ruime kast zorgt niet alleen voor overzicht, maar bevordert ook de luchtcirculatie, wat essentieel is voor het behoud van je apparatuur.

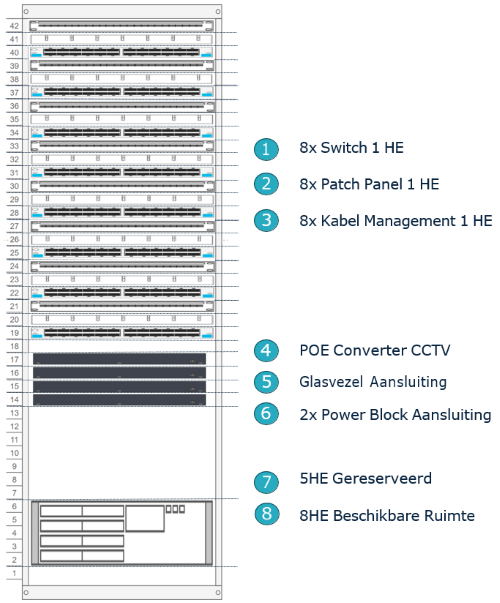

Een 42HE-patchkast biedt een ruime configuratie voor complexe netwerkinstallaties. In dit voorbeeld wordt de indeling van een 42HE-patchkast duidelijk uitgelegd. Hier is hoe de hoogte-eenheden (HE) worden verdeeld:

1.
   1. Switches (8x 1HE)
   Voor de netwerkconnectiviteit is er ruimte voor 8 switches. Elk van deze switches neemt 1HE in beslag, wat in totaal 8HE vereist.
2. 2. Patchpanelen (8x 1HE)
   Voor het organiseren van netwerkverbindingen worden 8 patchpanelen gebruikt, die elk 1HE nodig hebben. Samen beslaan deze panelen 8HE.
3. 3. Kabelmanagement (8x 1HE)
   Om kabels overzichtelijk en veilig te organiseren, zijn er 8 kabelmanagement-accessoires, elk met een hoogte van 1HE. Dit komt uit op nog eens 8HE.
4. 4. PoE Converter CCTV (1HE)
   Voor Power over Ethernet (PoE) functionaliteit wordt 1HE gereserveerd voor een converter die bijvoorbeeld IP-camera's ondersteunt.
5. 5. Glasvezelaansluiting (1HE)
   Een glasvezelaansluiting neemt 1HE in beslag, wat essentieel is voor verbindingen met hoge snelheid en stabiliteit.
6. 6. Power Block (2x 1HE)
   Voor stroomverdeling worden twee Power Distribution Units (PDUs) geplaatst. Samen nemen deze 2HE in beslag.
7. 7. Gereserveerde ruimte (5HE)
   Voor toekomstige uitbreidingen en aanvullende systemen, zoals intercom, schoolbel, of gebouwbeheersystemen, wordt 5HE vrijgehouden.
8. 8. Beschikbare ruimte (8HE)
   Er blijft 8HE over als vrije ruimte, die gebruikt kan worden voor extra apparatuur of uitbreidingen in de toekomst.

Totale indeling:

• De 42HE-patchkast is als volgt ingedeeld:


  • • Geplande apparatuur: 28HE, waaronder switches, patchpanelen, kabelmanagement, een PoE-converter, glasvezelaansluiting en 2 PDUs.
  • • Gereserveerde ruimte: 5HE, voor toekomstige uitbreidingen zoals intercom- of gebouwbeheersystemen.
  • • Vrije ruimte: 8HE, voor extra apparatuur of groei.

  Totaal: 41HE, met 1HE resterend voor aanvullende flexibiliteit. Deze indeling biedt een efficiënte en toekomstbestendige oplossing.



•
  • Extra ruimte voor luchtcirculatie: Het toevoegen van ruimte tussen apparatuur (1-2HE) bevordert de luchtstroom en voorkomt oververhitting.
• • Flexibiliteit voor groei: Kies een kast met minstens 20% extra capaciteit om in de toekomst makkelijk apparatuur toe te voegen.
• • Organisatie is key: Accessoires zoals kabelmanagement en patchpanelen maken je netwerk overzichtelijker en eenvoudiger te onderhouden.

Door deze stappen te volgen, bepaal je niet alleen de juiste kastgrootte, maar creëer je ook een efficiënte en toekomstbestendige netwerkopstelling.

1. Lage hoogte-eenheden (12U - 22U)

•
  ✓ Voordelen:
  • • Compacte installatie: Kleinere patchkasten zijn ideaal voor kleine kantoren of datacenters met beperkte ruimte. Ze zijn ook handzaam en passen gemakkelijk onder bureaus of in kleine serverruimtes.
  • • Gemakkelijk te verplaatsen: Lage HE-patchkasten zijn vaak licht genoeg om door één persoon te worden verplaatst, wat handig is voor tijdelijke installaties.
  • • Kostenbesparend: Door de kleinere omvang zijn lage HE-patchkasten over het algemeen goedkoper, zowel in aanschaf als in onderhoud.
•
• × Nadelen:
  • • Beperkte capaciteit: Met een beperkt aantal HE’s kunnen lage patchkasten snel vol raken, zeker als je diverse componenten zoals switches, patchpanelen en servers wilt plaatsen.
  • • Verminderde koeling: Door de compacte opstelling kan de luchtcirculatie beperkt zijn, wat een uitdaging vormt voor de koeling van de apparatuur.
  • • Beperkte uitbreidingsmogelijkheid: Toekomstige uitbreiding is vaak lastig, omdat er simpelweg weinig extra ruimte is voor groeiende infrastructuur.

2. Middelhoge hoogte-eenheden (24U - 36U)

•
• ✓ Voordelen:
  • • Meer ruimte voor apparatuur: Middelhoge patchkasten bieden meer flexibiliteit dan lage patchkasten, ideaal voor organisaties die een middelgrote netwerkopstelling nodig hebben.
  • • Goede balans tussen capaciteit en ruimtebesparing: Deze patchkasten passen goed in kleinere serverruimtes zonder al te veel vloeroppervlak in beslag te nemen.
  • • Mogelijkheid voor kabelbeheer en koeling: Door de extra hoogte kunnen er eenvoudig kabelmanagementsystemen en ventilatiepanelen worden toegevoegd voor een betere luchtstroom.
  •
  • × Nadelen:
    • • Beperkte uitbreidingsruimte voor grotere setups: Hoewel er meer ruimte is dan bij lage patchkasten, kan de capaciteit alsnog beperkt zijn voor organisaties die verder willen uitbreiden.
    • • Beperkte mobiliteit: Deze patchkasten kunnen vanwege hun hoogte en gewicht lastig zijn om te verplaatsen, vooral in kleine ruimtes of krappe doorgangen.

3. Hoge hoogte-eenheden (42U - 47U)

•
• ✓ Voordelen:
  • • Grote capaciteit: Hoge patchkasten kunnen aanzienlijk meer apparatuur herbergen, wat ideaal is voor datacenters of organisaties met uitgebreide netwerkbehoeften.
  • • Flexibiliteit en toekomstbestendigheid: Door de grote hoogte is er genoeg ruimte voor toekomstige uitbreidingen zonder dat je een nieuwe kast hoeft aan te schaffen.
  • • Efficiënt kabelbeheer: Er is voldoende ruimte voor kabelmanagementpanelen, wat helpt om kabels overzichtelijk te organiseren en warmteontwikkeling tegen te gaan.
  • • Kostenbesparing op de lange termijn: In plaats van meerdere kleinere patchkasten, kun je met één hoge kast al je apparatuur kwijt, wat uiteindelijk kosten kan besparen.
  •
  • × Nadelen:
    • • Vereist voldoende vloer- en plafondruimte: Hoge patchkasten vereisen hoge plafonds en voldoende vloeroppervlak, wat lastig kan zijn in oudere gebouwen of kleinere ruimtes.
    • • Lastig om te beheren: Voor het installeren of onderhouden van apparatuur op de hogere posities in een 42U- of 48U-patchkasten kan een ladder nodig zijn, wat extra inspanning en risico’s met zich meebrengt.
    • • Koelingsuitdagingen: Een volle hoge patchkasten kan snel opwarmen, en hoewel de meeste datacenters voorzien zijn van koeling, blijft goede luchtcirculatie essentieel om oververhitting te voorkomen.

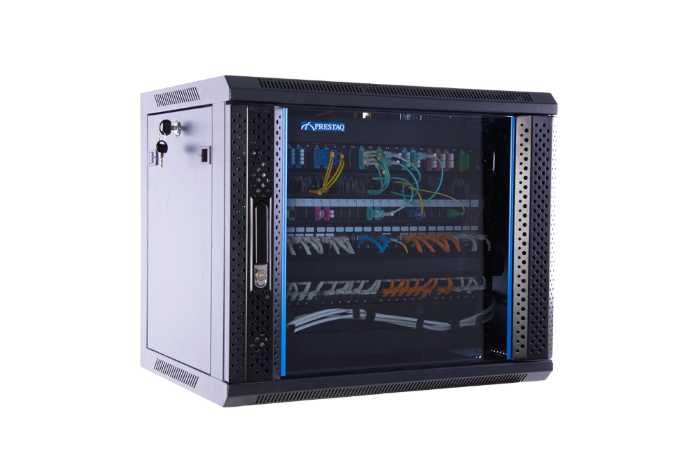

Grayle biedt een veelzijdig assortiment 19-inch wandkasten, die ideaal zijn voor zowel zakelijke omgevingen als technische installaties. Deze wandkasten zijn verkrijgbaar in verschillende dieptes – 450 mm, 550 mm en 600 mm – zodat je de kast kunt kiezen die het beste past bij je ruimte en apparatuurbehoeften.

19-inch wandkasten met 450 mm diepte

De 450 mm diepe wandkasten zijn compact en ideaal voor omgevingen waar ruimte schaars is. Verkrijgbaar in 6HE, 9HE, 12HE en 15HE, zijn deze kasten perfect voor kleinere netwerkinstallaties. Dankzij de wandmontage nemen ze geen vloeroppervlak in beslag, waardoor ze geschikt zijn voor kantoren en kleine technische ruimtes.

19-inch wandkasten met 550 mm diepte

Heb je iets meer ruimte nodig voor kabelbeheer of grotere apparaten? Dan is de 550 mm diepe variant een goede keuze. Deze kasten zijn verkrijgbaar in 9HE, 12HE, 15HE en 18HE en bieden meer flexibiliteit zonder in te boeten op ruimtebesparing. De extra diepte maakt deze kasten ideaal voor omgevingen waar meer apparatuur geplaatst moet worden, maar waar wandmontage gewenst blijft.

19-inch wandkasten met 600 mm diepte

Voor de grootste installaties die nog steeds wandgemonteerd zijn, zijn er de 600 mm diepe 19-inch wandkasten. Deze kasten zijn beschikbaar in 6HE, 9HE, 12HE, 18HE en 22HE en bieden extra ruimte voor omvangrijke apparaten en uitgebreide kabelsystemen. Ze zijn populair bij bedrijven die maximale flexibiliteit willen in een wandgemonteerde kast.

Kenmerken van Grayle 19-inch wandkasten
De 19-inch wandkasten van Grayle zijn ontworpen met oog voor detail en functionaliteit. De voordeur van gehard glas biedt niet alleen zicht op de apparatuur, maar draagt ook bij aan een moderne uitstraling. De ventilatieopeningen rondom zorgen voor natuurlijke luchtcirculatie, en het zwenkhevelslot beschermt de kast tegen onbevoegde toegang. Met een kabelinvoer aan zowel de dak- als bodemplaat is het eenvoudig om kabels op een georganiseerde manier te plaatsen. De kasten zijn flexibel te monteren: de deur kan links- of rechtsdraaiend worden geïnstalleerd, en uitneembare zijpanelen bieden gemakkelijke toegang tot de apparatuur voor onderhoud.

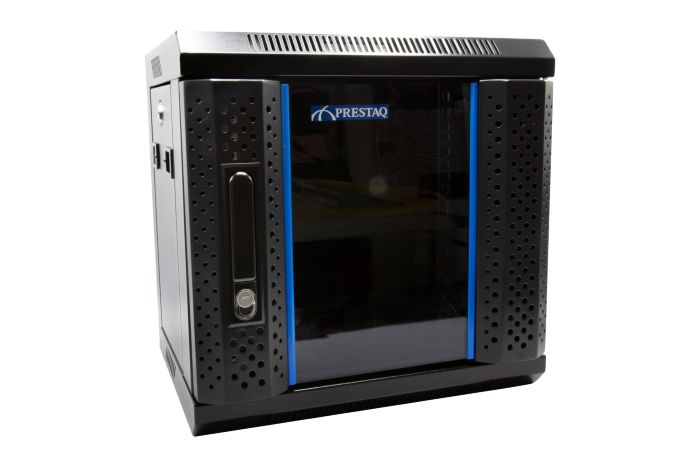

Voor thuisnetwerken en kleine kantooromgevingen biedt Grayle een compacte 10-inch wandkast. Deze kasten zijn ontworpen om gemakkelijk in een meterkast te passen en zijn ideaal voor netwerken met beperkte ruimte. Verkrijgbaar in 6HE en 9HE, zijn ze perfect voor toepassingen zoals ADSL, kabel, telefonie, intercom, bewakingssystemen en CAI. De rookglazen deur en het minimalistische design zorgen voor een stijlvolle, maar functionele toevoeging aan elk netwerk.

Waarom kiezen voor een 10-inch kast?
Deze kasten zijn ideaal voor thuisnetwerken en kleine zakelijke omgevingen. Ze bieden een oplossing voor locaties waar een volledige 19-inch kast overbodig is en waar de nadruk ligt op ruimtebesparing en eenvoudige toegang. Met een robuust ontwerp en compacte afmetingen zijn de 10-inch kasten van Grayle een slimme keuze voor elke meterkast.

Voor grotere netwerken en datacenters heeft Grayle een selectie robuuste patchkasten in verschillende dieptes: 600 mm, 800 mm, 1000 mm en 1200 mm. Deze kasten zijn geschikt voor intensieve netwerkinstallaties en bieden voldoende ruimte voor complexe configuraties en apparatuur.

600 mm diepe patchkasten

Deze kasten zijn beschikbaar in 22HE, 27HE, 32HE, 37HE en 42HE. Ze bieden een goede balans tussen ruimte en compactheid, waardoor ze ideaal zijn voor middelgrote netwerken die flexibiliteit en stevigheid vereisen.

800 mm diepe patchkasten

Voor grotere netwerken biedt Grayle 800 mm diepe patchkasten, verkrijgbaar in hoogtes van 12HE tot 47HE. Deze extra diepte maakt het mogelijk om grotere apparatuur en uitgebreide kabelmanagementsystemen te installeren zonder concessies te doen aan toegankelijkheid of ruimte.

1000 mm diepe patchkasten

Met de 1000 mm diepe patchkasten heb je extra ruimte voor kabelbeheer, apparatuur en ventilatie. Deze kasten, beschikbaar van 12HE tot 47HE, zijn ideaal voor bedrijven en datacenters met een hoog netwerkverbruik en complexe netwerkinstallaties.

1200 mm diepe patchkasten

De 1200 mm diepe patchkast, verkrijgbaar in 42HE, biedt maximale diepte en flexibiliteit. Deze kast is ontworpen voor zeer intensieve netwerken en datacenters die extra ruimte en robuustheid vereisen voor uitgebreide netwerkinstallaties.

Het bepalen van de juiste hoogte-eenheden voor een patchkast vereist een goede inventarisatie, het meenemen van kabelmanagement en het inplannen van extra ruimte voor toekomstige apparatuur. Met een kastgrootte die aansluit bij jouw huidige en verwachte behoeften, investeer je in een overzichtelijke, goed geventileerde en schaalbare oplossing voor jouw IT-omgeving.

Zorg ervoor dat je altijd iets meer ruimte inplant dan strikt noodzakelijk, zodat je flexibel blijft. En vergeet niet: een goed geplaatste kast met een doordacht plan voorkomt niet alleen rommel, maar zorgt ook voor een langere levensduur van je apparatuur!

• • 12U tot 22U: Perfect voor bedrijven of kantoren met basisapparatuur en beperkte uitbreidingsmogelijkheden.
• • 27U tot 37U: De populairste keuze voor middelgrote tot grotere bedrijven, met behoefte aan meer ruimte voor switches, routers, kabelmanagement en servers.
• • 42U en 47U: Ideaal voor datacenters en organisaties met uitgebreide apparatuur. Maximale flexibiliteit en ruimte voor groei.


1. Wat betekent 19-inch in de context van een patchkast?
Een 19-inch kast is ontworpen voor apparatuur met een breedte van 19 inch, de standaardmaat voor de meeste netwerkapparatuur. Dit formaat zorgt voor brede compatibiliteit met verschillende apparaten en accessoires.

2. Wat is een hoogte-eenheid (HE) en waarom is het belangrijk?
Een hoogte-eenheid (HE) is een standaardmaat van 1,75 inch (4,445 cm) die wordt gebruikt om de hoogte van apparatuur in een patchkast te meten. Het helpt om de kast efficiënt te organiseren en de benodigde ruimte nauwkeurig te berekenen.

3. Hoe bereken ik de benodigde hoogte-eenheden (HE)?
Tel de HE van al je apparaten en accessoires op. Denk aan switches, patchpanelen en kabelmanagement. Voeg minimaal 20% extra ruimte toe voor toekomstbestendigheid.

4. Hoeveel ruimte moet ik reserveren voor kabelmanagement?
Voor een georganiseerde en veilige opstelling is het verstandig om 1-2HE aan kabelmanagement-accessoires te reserveren. Complexere configuraties kunnen meer ruimte vereisen.

5. Waarom is luchtcirculatie belangrijk in een patchkast?
Goede luchtcirculatie voorkomt oververhitting van apparatuur en verlengt de levensduur ervan. Laat minstens 1-2HE ruimte vrij tussen apparaten voor een optimale luchtstroom, vooral bij intensief gebruikte systemen.

6. Wat is het verschil tussen een wandkast en een patchkast?
Een wandkast is compact en wordt aan de muur gemonteerd, geschikt voor kleinere netwerken. Een patchkast is groter, staat op de vloer en biedt meer ruimte voor uitgebreide en zakelijke installaties.

7. Welke accessoires zijn essentieel voor een patchkast?
Essentiële accessoires zijn patchpanelen, kabelmanagement-accessoires, Power Distribution Units (PDU’s), PoE-converters en glasvezelaansluitingen. Deze zorgen voor een overzichtelijke en functionele opstelling.

8. Hoe kies ik een toekomstbestendige patchkast?
Kies een kast die minstens 20% meer ruimte biedt dan je huidige behoeften. Dit zorgt ervoor dat je eenvoudig apparatuur kunt toevoegen zonder de kast opnieuw te moeten vervangen.
