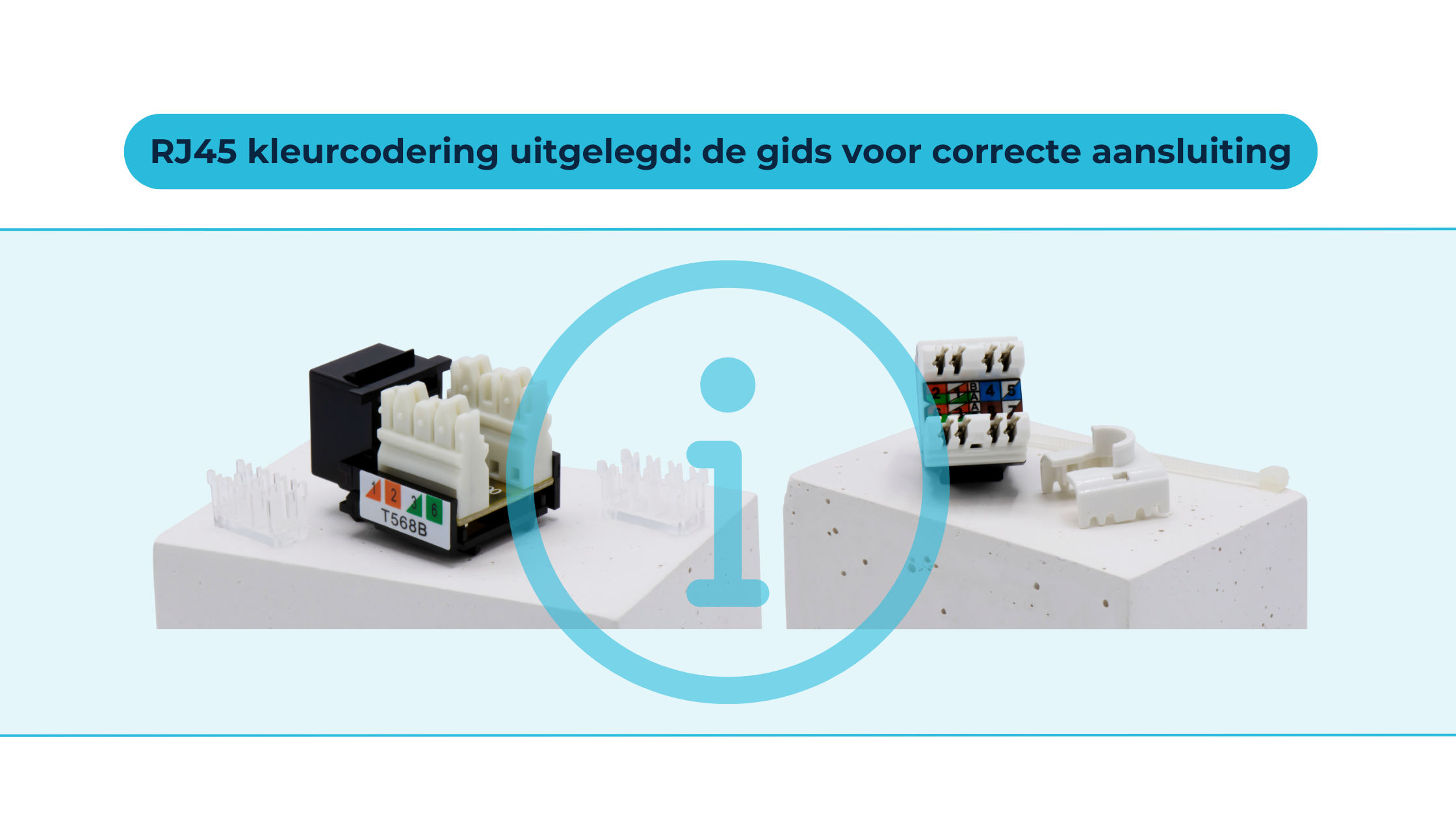

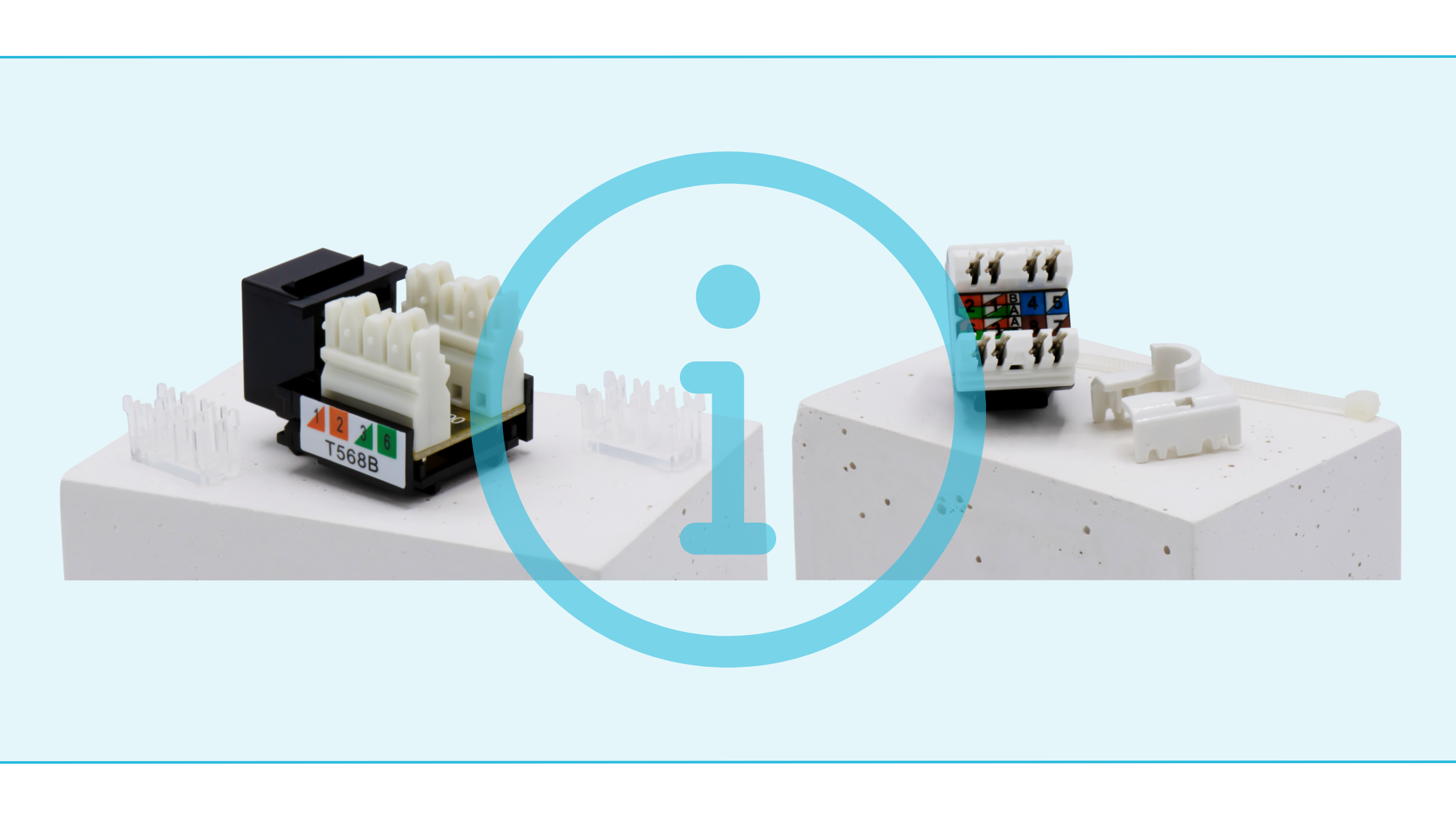

RJ45 kleurcodering uitgelegd: de gids voor correcte aansluiting

Bij het aansluiten van netwerkkabels speelt de juiste kleurcodering een essentiële rol. Of je nu thuis een netwerk aanlegt of een groot zakelijk datacenter bekabelt: de correcte volgorde van de aders binnen de RJ45 stekker bepaalt of de verbinding stabiel en storingsvrij functioneert. Eén fout in de kleurcode kan al leiden tot netwerkproblemen, snelheidsverlies of complete uitval.

In deze uitgebreide gids leggen we uit waarom kleurcodes zo belangrijk zijn, welke standaarden er bestaan, hoe de kleurvolgorde precies werkt en hoe je veelvoorkomende fouten kunt voorkomen. Met deze kennis sluit je voortaan altijd perfect jouw RJ45 connectors aan.

Binnen een netwerkkabel lopen acht koperaders, keurig gedraaid in vier aderparen. Elk paar transporteert specifieke signalen. Als de volgorde van de aders aan beide zijden van de kabel niet overeenkomt, ontstaat er een verkeerde signaaltoewijzing. Het resultaat: dataverlies, interferentie of helemaal geen verbinding.

Daarom is het strikt volgen van de kleurcode bij elke RJ45 stekker onmisbaar. Zeker bij hogere snelheden (Cat6, Cat6A, Cat7) worden fouten nog genadelozer afgestraft.

Netwerkprestatie = nauwkeurige kleurcodering + goede montage.

Er bestaan twee internationaal erkende kleurcode-standaarden voor RJ45 connectors:

▪️T568A standaard.

▪️T568B standaard.

Beide zijn technisch correct, zolang je aan beide kabeluiteinden dezelfde standaard gebruikt.

T568A kleurcode

T568B kleurcode

Beide schema's werken volledig compatibel zolang dezelfde standaard op beide kabeluiteinden wordt gebruikt.

Hoewel de signalen technisch identiek blijven, verschillen de standaarden in de volgorde van de oranje- en groenparen.

▪️T568A was oorspronkelijk bedoeld voor overheidssystemen (US Federal Government).

▪️T568B is in de praktijk wereldwijd het meest toegepast bij commerciële installaties.

In Nederland en Europa wordt standaard meestal de T568B kleurcode gebruikt.

Bij twijfel: gebruik altijd T568B, tenzij de bestaande infrastructuur anders is.

Voor correcte installatie:

▪️Strip circa 3 cm kabelmantel af.

▪️Ontwar de aders voorzichtig.

▪️Orden de aders volgens het gewenste schema.

▪️Knip de aders exact op gelijke lengte.

▪️Controleer nauwkeurig de volgorde.

▪️Plaats de aders in de RJ45 connector.

▪️Controleer opnieuw de positie vóór het krimpen.

Visuele controle = 90% succesgarantie.

Bij gebruik van doorsteekconnectoren is deze controle nog eenvoudiger omdat de aders door de plug heen steken.

Bij netwerken met snelheden boven 1 Gbps (zoals Cat6, Cat6A en Cat7) worden zelfs minieme fouten fataal:

▪️Hogere frequenties verhogen de kans op overspraak.

▪️Slechte parenbalans verstoort differentiële signalen.

▪️Crosstalk en EMI worden versterkt bij foutieve aderplaatsing.

Daarom geldt:

Hoe sneller het netwerk → hoe strikter je kleurcodering moet zijn.

T568B diagram (meest gebruikt)

KopiërenBewerken

| Oranje-wit | Oranje | Groen-wit | Blauw | Blauw-wit | Groen | Bruin-wit | Bruin |

T568A diagram

KopiërenBewerken

| Groen-wit | Groen | Oranje-wit | Blauw | Blauw-wit | Oranje | Bruin-wit | Bruin |

Sla deze volgorde visueel op bij je werkplek of gereedschap voor foutloze montage.

Beschikbaar bij Grayle: al onze RJ45 connectoren worden geleverd inclusief duidelijke visuele instructies en kleurcodes, zodat elke monteur direct de juiste volgorde toepast.

▪️Aderparen verkeerd gewisseld (oranje/groen verwisseld).

▪️Inconsistent gebruik: één zijde T568A, andere zijde T568B.

▪️Aderparen kruislings aangesloten.

▪️Bij gebruik van cross-over kabel onbewust dubbele kruising toegepast.

▪️Slordig geordende aders vóór het krimpen.

▪️Netwerkstekker kleuren verkeerd toegepast bij verschillende stekkers

De kleurvolgorde blijft identiek, ongeacht of je:

▪️UTP connector gebruikt.

▪️Shielded FTP/STP connector gebruikt.

▪️Doorsteekconnector toepast.

Kleurcode is universeel → kabeltype verandert de volgorde niet.

Aderparen overzicht in UTP kabels

De acht aders zijn verdeeld over vier paren, elk met specifieke twist-ratio voor optimale signaaloverdracht:

Kleuren UTP connector volgen exact dezelfde standaarden.

▪️Gebruik altijd één vast schema (bij voorkeur T568B).

▪️Zorg dat de aders recht en strak naast elkaar liggen.

▪️Houd de aderparen zo lang mogelijk getwist tot aan de plug.

▪️Werk met doorsteekconnectors voor extra visuele controle.

▪️Gebruik goed licht en loep bij twijfel.

▪️Label beide kabeluiteinden voor latere identificatie.

Als later problemen optreden in je netwerk, biedt een consistent kleurcodering direct:

▪️Eenvoudige visuele controle.

▪️Snellere foutdetectie.

▪️Minimale zoekkosten bij herstelwerkzaamheden.

▪️Geen verwarring bij uitbreidingen of aanpassingen.

Zorg dus dat alle kabels binnen één netwerk altijd volgens hetzelfde kleurenschema zijn aangesloten.

1. Waarom is RJ45 kleurcodering zo belangrijk?
De juiste kleurvolgorde voorkomt verbindingsproblemen en snelheidsverlies in het netwerk.

2. Wat is het verschil tussen T568A en T568B?
Het verschil zit in de volgorde van de oranje en groene aders. In Europa is T568B het meest gebruikt.

3. Mag ik T568A en T568B aan beide kanten combineren?
Nee, tenzij je bewust een cross-over kabel maakt. Bij standaard patchkabels gebruik je dezelfde standaard aan beide zijden.

4. Welke kleurcodering wordt in Nederland het meest gebruikt?
T568B is vrijwel standaard in Nederland en de rest van Europa.

5. Heeft de kleurcodering invloed op de snelheid?
Niet direct, maar fouten in de kleurcodering zorgen wél voor verlies van snelheid en storingen.

6. Is de kleurcode anders bij UTP of shielded kabel?
Nee, de kleurcode blijft altijd gelijk, ongeacht de kabelsoort.

7. Kan ik zelf RJ45 kabels maken met kleurcodering?
Ja, mits je zorgvuldig de kleurvolgorde aanhoudt en goed krimpt.

8. Hoe weet ik zeker of mijn kleurvolgorde klopt?
Controleer visueel voor het krimpen en gebruik een kabeltester na montage.

9. Zijn er handige tools voor kleurcode-montage?
Ja, doorsteekconnectoren maken de kleurvolgorde extra goed zichtbaar vóór het krimpen.

10. Wat is het grootste risico bij verkeerde kleurcodering?
Complete uitval van de verbinding of onstabiele netwerkprestaties.
