Het kiezen van de juiste UTP-kabel is cruciaal voor een betrouwbare, storingsvrije en snelle netwerkverbinding. Vooral in zakelijke netwerkomgevingen – zoals kantoren, datacenters of industriële installaties – bepaalt de bekabeling in grote mate de kwaliteit en stabiliteit van de dataverbinding.

In deze uitgebreide gids nemen we je stap voor stap mee in de wereld van netwerkkabels: van kabelcategorieën (zoals Cat5e, Cat6a of Cat7a) tot interne afschermingstypes (zoals U/UTP, F/UTP en S/FTP), inclusief concrete toepassingen en installatie-inzichten.

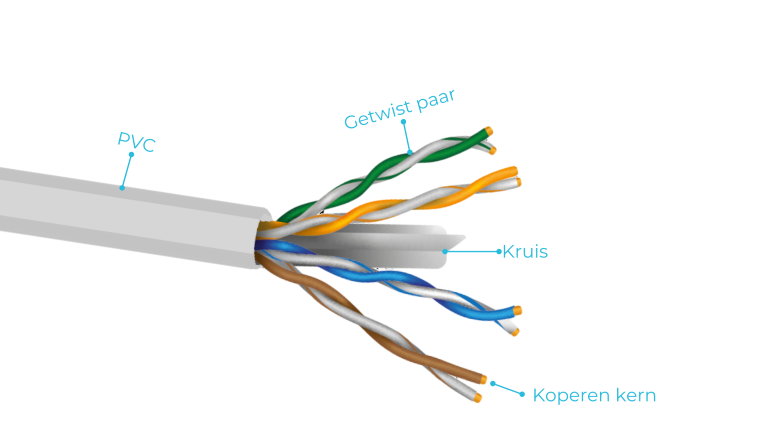

Een UTP-kabel (Unshielded Twisted Pair) bestaat uit vier paar getwiste koperdraden zonder extra afscherming. Deze twisted pair-structuur zorgt voor minder overspraak (crosstalk) en behoudt signaalkwaliteit.

UTP-kabels worden wereldwijd toegepast in netwerken: van thuisnetwerken tot complexe IT-infrastructuren. Ze zijn relatief goedkoop, eenvoudig te installeren en bieden betrouwbare prestaties, zolang de juiste variant gekozen wordt voor de juiste omgeving.

Voor een volledig overzicht van de verschillen tussen U/UTP, F/UTP en S/FTP, kun je onze andere blog lezen: Kabel Binnenconstructie: Hoe kies je tussen U/UTP, F/UTP en S/FTP?.

In netwerkomgevingen met veel elektronische apparatuur – denk aan motoren, TL-verlichting of zendapparatuur – kunnen kabels gevoelig zijn voor elektromagnetische interferentie (EMI). Om deze storing te beperken, worden netwerkkabels in verschillende gradaties afgeschermd:

▪️U/UTP: Geen afscherming. Lage prijs en geschikt voor rustige omgevingen.

▪️F/UTP (Foiled UTP): Folielaag om alle aders. Matige bescherming tegen EMI.

▪️S/FTP: Folie per aderpaar én een gevlochten afschermlaag. Maximale bescherming tegen EMI.

Deze afschermingen zorgen niet alleen voor een stabieler signaal, maar verlengen ook de levensduur van de bekabeling in storingsgevoelige ruimtes.

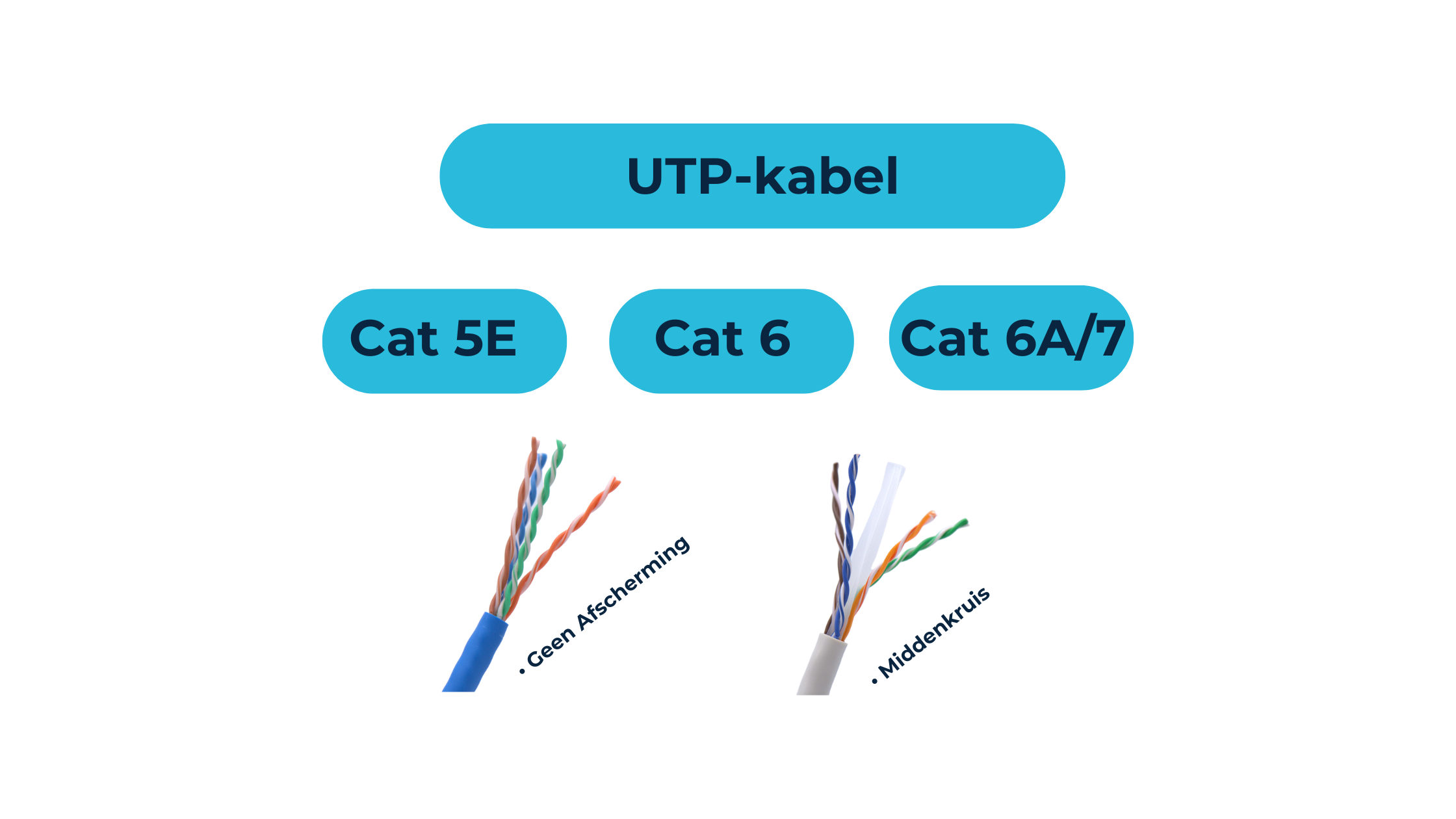

Verschillende soorten en categorieën UTP-kabels

Elke kabelcategorie biedt een andere snelheid en bandbreedte. Hieronder een overzicht:

▪️Cat5e kabels: 100 MHz, tot 1 Gbps. Nog vaak gebruikt in woningen.

▪️Cat6 kabel: 250 MHz, tot 10 Gbps (tot 55 meter). Betaalbaar en geschikt voor kantoren.

▪️Cat6a kabel: 500 MHz, 10 Gbps tot 100 meter. Veel toegepast in bedrijfspanden.

▪️Cat7 kabel: 600 MHz, 10 Gbps. Altijd afgeschermd, geschikt voor EMI-gevoelige omgevingen.

▪️Cat7a: 1000 MHz, geschikt voor hoogwaardige toepassingen. Maximaal afgeschermd.

▪️Cat8: Tot 40 Gbps over korte afstanden. Alleen voor high-performance netwerken.

De keuze hangt af van meerdere factoren:

▪️Thuisgebruik: Kies voor een Cat5e U/UTP kabel. Goedkoop en voldoende voor streaming en internetgebruik.

▪️Kantooromgeving: Een Cat6a F/UTP kabel biedt snelheid en voldoende bescherming tegen ruis.

▪️Datacenter of industriële ruimte: Ga voor Cat7a of Cat8 S/FTP kabels voor maximale EMI-bescherming en toekomstbestendigheid.

Houd ook rekening met de flexibiliteit van de kabel. Een soepele kabel is beter geschikt voor patchkabels, terwijl een stugge kabel (solid core) ideaal is voor permanente installatie in leidingen of goten.

Een goede installatie voorkomt signaalverlies en storingen. Gebruik altijd de juiste tools:

▪️RJ45 stekker: Zorg voor compatibiliteit met de gekozen kabel.

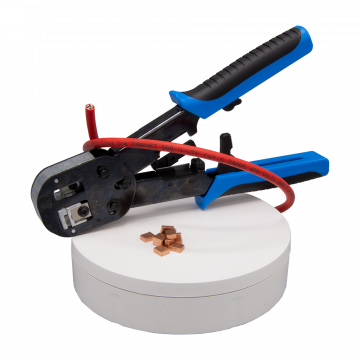

▪️Krimptang en kabelstripper: Voor een nette afwerking.

▪️Kabeltester: Controleer of alle paren correct aangesloten zijn.

Let op de kleurcodering tijdens het aansluiten, bijvoorbeeld oranje wit, groen wit enzovoorts, en zorg dat de aderparen niet te ver uit elkaar liggen.

Elke netwerkkabel bevat vier paren koperdraden. Door deze paren te twisten volgens een nauwkeurig patroon, wordt overspraak (crosstalk) verminderd. Hoe hoger de frequentie van de twist, hoe beter de prestaties. Afgeschermde kabels zoals S/FTP combineren dit met folie en gevlochten afscherming voor maximale signaalintegriteit.

Stel, je werkt in een kantoor met veel apparaten. Een FTP kabel (zoals F/UTP Cat6a) kan elektromagnetische interferentie beter blokkeren dan een standaard UTP kabel (zoals Cat5e U/UTP). Dit vertaalt zich in minder storingen en hogere betrouwbaarheid.

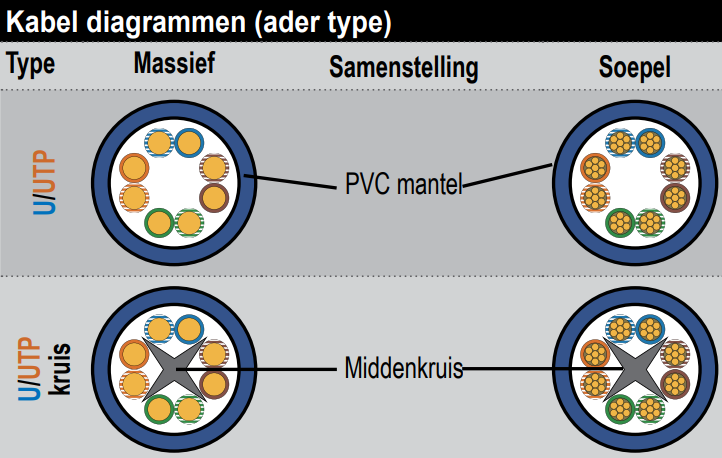

Soepele of stugge kabel gebruiken?

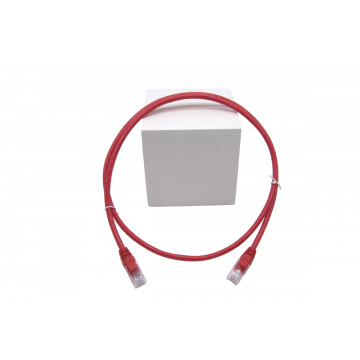

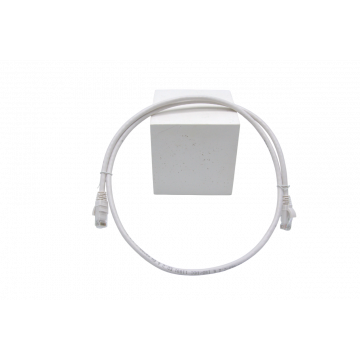

▪️Soepele kabels (stranded): Flexibel, geschikt voor korte afstanden en patchkabels.

▪️Stugge kabels (solid): Geschikt voor vaste installatie over langere afstanden. Beschikbaar als kabel op rol.

Blijven UTP-kabels relevant in een wereld van draadloze technologie?

Ondanks de opkomst van draadloze netwerken blijven UTP-kabels een essentieel onderdeel van netwerkinfrastructuren, vooral voor datacenters en bedrijven waar stabiliteit en snelheid van groot belang zijn.

Innovaties in UTP-kabeltechnologie: Waar gaat het naartoe?

De nieuwste ontwikkelingen in UTP-kabels, zoals Cat7 en Cat8, bieden hogere snelheden en betere bescherming tegen interferentie. Deze innovaties zorgen ervoor dat UTP-kabels ook in de toekomst een belangrijke rol blijven spelen in moderne netwerken.

De impact van 5G en glasvezel op UTP-kabels

Hoewel 5G en glasvezeltechnologie veel voordelen bieden, blijven UTP-kabels de meest kosteneffectieve oplossing voor veel toepassingen. Ze bieden voldoende snelheid en betrouwbaarheid voor de meeste netwerken, terwijl glasvezel wordt ingezet voor situaties waar extreme snelheden en afstanden nodig zijn.

De keuze voor een UTP-kabel hangt af van je specifieke situatie. Houd rekening met:

▪️Snelheid en bandbreedte

▪️Omgevingsinterferentie (EMI)

▪️Afschermingstype (U/UTP, F/UTP, S/FTP)

▪️Soepele of stugge kabelstructuur

Bij Grayle vind je een uitgebreid assortiment koperen kabels, van Cat5e kabels tot Cat7a kabels op rol. Of je nu een RJ45 stekker zoekt, een ftp kabel voor afgeschermde toepassingen, of advies over installatie: wij helpen je graag.

1. 1. Wat is het verschil tussen een Cat5e en Cat6 kabel?
   Cat6 biedt hogere snelheden en betere bescherming tegen interferentie dan Cat5e, wat het geschikt maakt voor veeleisende netwerken.


2. 2. Hoe weet ik welke UTP-kabel ik nodig heb voor mijn netwerk?
   De keuze hangt af van de vereiste snelheid en de afstand van de dataoverdracht. Voor standaard netwerken is Cat5e vaak voldoende, terwijl voor hogere snelheden Cat6(A)/Cat 7 beter is.


3. 3. Kan ik een UTP-kabel buiten gebruiken?
   Ja, maar het is belangrijk om te kiezen voor UTP-kabels die bestand zijn tegen weersinvloeden en waterdicht zijn. Grayle biedt hiervoor een ruim assortiment aan Grondkabels die buiten gebruikt kunnen worden.


4. 4. Hoe lang kan een UTP-kabel zijn voordat er signaalverlies optreedt?
   UTP-kabels kunnen data betrouwbaar verzenden over afstanden tot 100 meter. Voor langere afstanden kan een switch of versterker nodig zijn.


5. 5. Is het de moeite waard om te upgraden naar een Cat7 of Cat8 kabel voor thuisgebruik?
   Als jouw netwerk hogere snelheden en betere bescherming tegen interferentie nodig heeft, kan een upgrade zinvol zijn.
